Описание

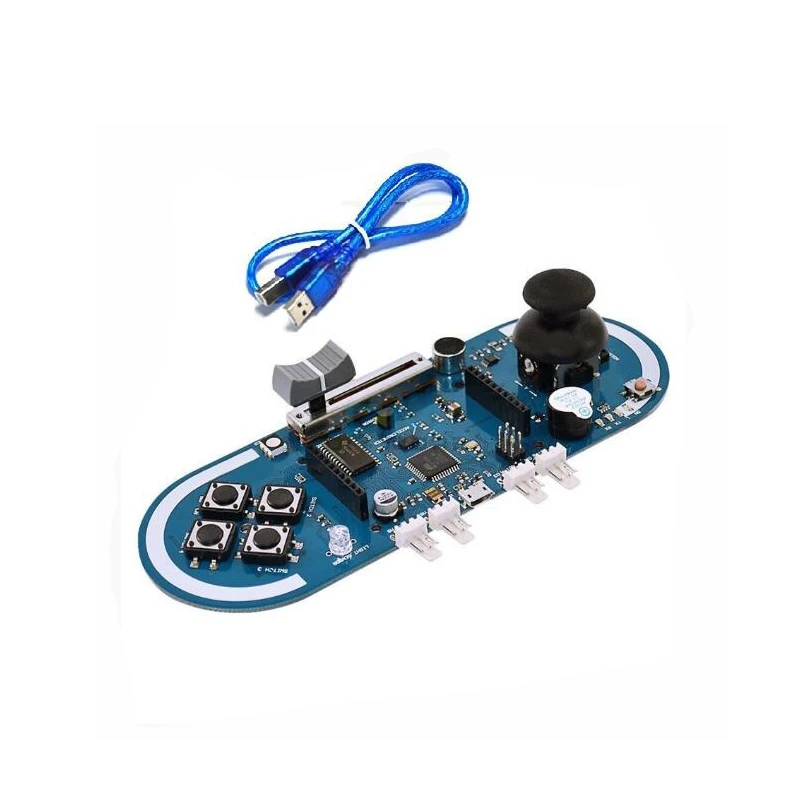

ShenzhenMaker магазинEsplora макетная плата для Arduino проектов

Идеально подходит для проектов программирования игр

Arduino Esplora-это плата микроконтроллера, полученная от Arduino Leonardo. В Esplora отличается от всех предыдущих плат Arduino в том, что он обеспечивает Кол-во встроенных, готовые к использованию набор для хранения вещей бортовые датчики для взаимодействия. Он предназначен для людей, которые хотят вставать и работать с Arduino, не зная сначала о электронике. Esplora имеет бортовые звуковые и световые выходы, и несколько входных датчиков, включая джойстик, слайдер, датчик температуры, акселерометр, микрофон и датчик освещенности. Он также имеет возможность расширения своих возможностей с двумя входными и выходными разъемами, и розеткой для цветного TFT ЖК-экрана.

Технические характеристики:

Микроконтроллер: ATmega32u4
Рабочее напряжение: 5 В
Флэш-Память: 32 КБ, 4 КБ используется загрузчиком
SRAM 2,5 КБ
EEPROM: 1 Кб
Скорость работы часов: 16 МГц
Память:
ATmega32u4 имеет 32 Кб (с 4 КБ используется для загрузчика). Он также имеет 2,5 КБ SRAM и 1 КБ EEPROM (который можно читать и записывать с помощью библиотеки EEPROM).
Вход и Выход:
Дизайн платы Esplora напоминает традиционный дизайн геймпада с аналоговым джойстиком слева и четырьмя кнопками справа.
Входы и выходы Esplora:

-Аналоговый джойстик с центральной кнопочной двумя осями (X и Y) и центральной кнопочной кнопкой.
-4 кнопки с алмазным узором
-Линейный слайдер потенциометр
-Циклическая запись
-Датчик освещенности
-Температура входной сигнал датчика
-Трехосевой акселерометр измеряет отношение платы к гравитации на трех осях (X, Y и Z)
-Зуммер может производить квадратные волны.
-Светодиодный RGB яркий светодиодный с красными зелеными и синими элементами для смешивания цветов.
-2 входа для подключения сенсорных модулей с 3-контактный разъем разъемы.
-2 выходами для подключения привод модули с 3-контактный разъем разъемы.
-Разъем TFT дисплея для дополнительного цветного ЖК-экрана, sd-карты или других устройств, которые используют Протокол SPI.

Для использования общего количества доступных датчиков плата использует аналоговый мультиплексор. Это означает, что у одной аналоговые входные микроконтроллера товара делятся поровну между среди всех входных каналов (за исключением 3-осевой акселерометр). Четыре дополнительных микроконтроллера выбирают какой канал для чтения.
