Описание

FPGA макетная плата разработана для серии XILINX Spartan-3E, имеет XC3S500E бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платы DVK600 и основной платы FPGA Core3S500E.

Open3S500E поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с XILINX Spartan-3E series FPGA устройствами.

Что на материнской доске

FPGA CPLD разъем основной платы:Для легкого подключения картон для изготовления гильз, который интегрирует чип FPGA CPLD на бортовой плате, такой как CoreEP2C8

Интерфейс 8I/Os_1,Для соединительных досок/модулей

Интерфейс 8I/Os_2,Для соединительных досок/модулей

Интерфейс 16I/Os_1,Для соединительных досок/модулей

Интерфейс 16I/Os_2,Для соединительных досок/модулей

32I/Os_1 интерфейс,Для соединительных досок/модулей

32I/Os_2 интерфейс,Для соединительных досок/модулей

32I/Os_3 интерфейс,Для соединительных досок/модулей

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, I2C, SPI, PS/2 и т. Д.

Возможность вождения устройств, таких как FRAM, FLASH, USB, Ethernet и т. Д.

9.SDRAM (синхронное динамическое ОЗУ) интерфейс

Для подключения платы аксессуаров SDRAM Также работает как FPGA CPLD Контакты Дополнительные разъемы

10.ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602

11.Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

12.5 V DC jack

13.Джойстик:Пять положений

14.Зуммер

15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности

16.Мощность переключатель

17.Зуммер джемпер

18.Одно-провода соединительные

19.Джойстик джемпер

Для Джемперы 17-19:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK600 поддерживает широкий спектр различных картон для изготовления гильз, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

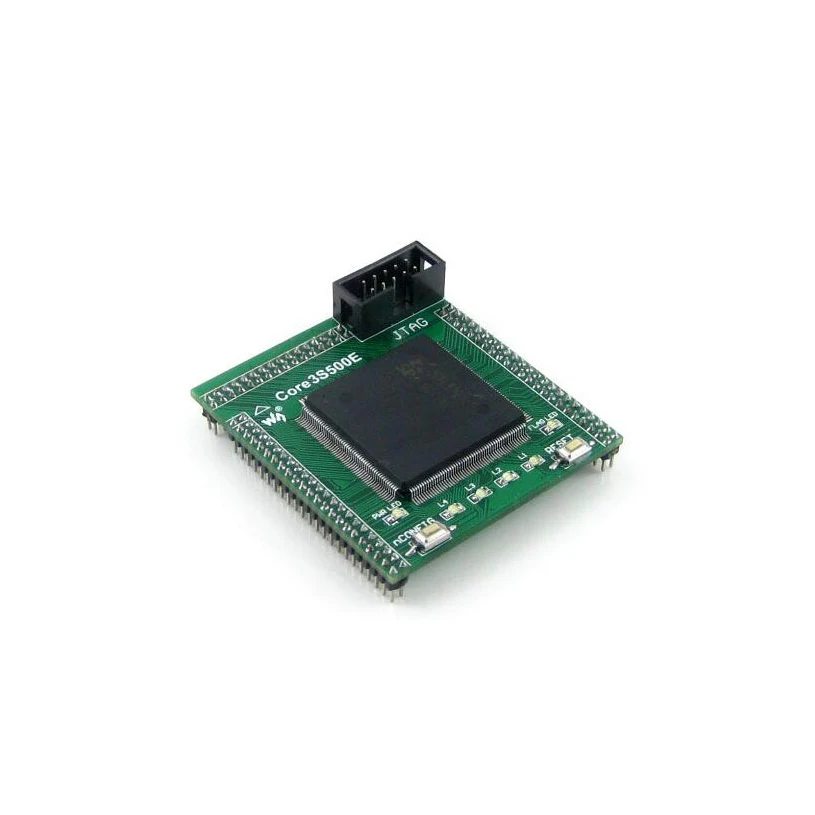

Что на Core3S500E

XC3S500E:XILINX Spartan-3E FPGA устройство, которое имеет:

Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,3 В Посылка:QFP208 Ввода/вывода:116 LEs:500 K Оперативная память:360kb DCMs: 4 Отладки/программирования:Поддержка JTAG

2.AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения

3.AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения

4.AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения

5.XCF04S (с нижней стороны),Встроенная последовательная флэш-память, для хранения кода

6.Мощность индикатор

7.Светодиоды

8.FPGA инициализации индикатора

9.Кнопка сброса

10.NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности

11.Активный кристалл 50 м (на нижней стороне)

12.Интерфейс JTAG:Для отладки/программирования

13.FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения

Примеры

Плата разработки Open3S500E FPGA поставляется с различными примерами кодов поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство	Описание продукта:	Интерфейс	Verilog	VHDL
AT24CXX	EEPROM	I2C	Y	Y
FM24CXX	Фрам	I2C	Y	Y
AT45DBXX	DATAFLASH	SPI	Y
PCF8563	РТК	I2C	Y
PCF8591	4xAD, 1xDA	I2C	Y
DS18B20	Температура датчик	1-проводной	Y
SP3232	Последовательной связи	UART	Y	Y
SP3485	Последовательной связи	UART	Y	Y
PL2303	USB UART	UART	Y	Y
CY7C68013A	USB устройство	Ввода/вывода	Y
Зуммер	Звуковое устройство	1I/O (PWM)	Y	Y
PS/2 клавиатуры	Вход устройства	PS/2	Y	Y
Одной кнопки	Вход устройства	----	Y	Y
4x4 клавиатуры	Вход устройства	8I/Os	Y	Y
Джойстик	Вход устройства	5I/Os	Y	Y
Светодиодный	Дисплей устройства	----	Y	Y
8 сегментный светодиодный	Дисплей устройства	13I/Os	Y	Y
Монитор с видеографической матрицей	Дисплей устройства	VGA	Y	Y
Персонаж ЖК-дисплей	Дисплей устройства	11I/Os	Y	Y
Графический ЖК-дисплей	Дисплей устройства	11I/Os	Y	Y

Отладки/программирования Интерфейс

Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

Развития ресурсы

Макетная плата Open3S500E FPGA поставляется с компакт-диском для пользователя, включая средства разработки, указанные ниже:

Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)

Код демонстрационной версии (Verilog, VHDL)

Схема (PDF)

FPGA документация развития

Посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.

Стандартный посылка

Open3S500E макетная плата x 1

4-контактный провод х 2

2-контактный провод x 2

Кабель питания USB x 1

Руководство пользователя CD x 1

Аксессуар Панели посылка

Плата VGA PS2 x 1

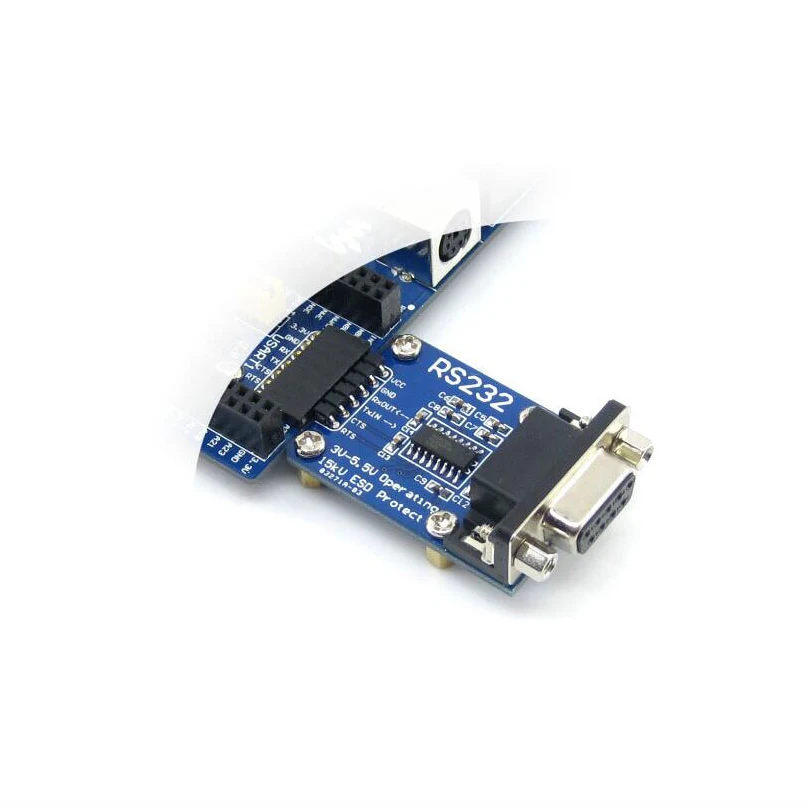

PL2303 USB плата UART (мини) x 1

AT45DBXX плата DataFlash x 1

FM24CLXX Рамка х 1

CY7C68013A USB плата (мини) x 1

PCF8563 RTC плата x 1

PCF8591 AD доска Da x 1

DS18B20 x 1

LCD1602 (3,3 В Синяя подсветка) x 1 Штекер USB типа A к разъему mini-B x 1

Характеристики

Бренд: Sunhokey

Тип товара: Module

Номер модели: MK-0651

ShenzhenMaker Store XC3S500E XILINX Spartan-3E FPGA макетная оценочная плата+ 10 дополнительные модули комплекты
