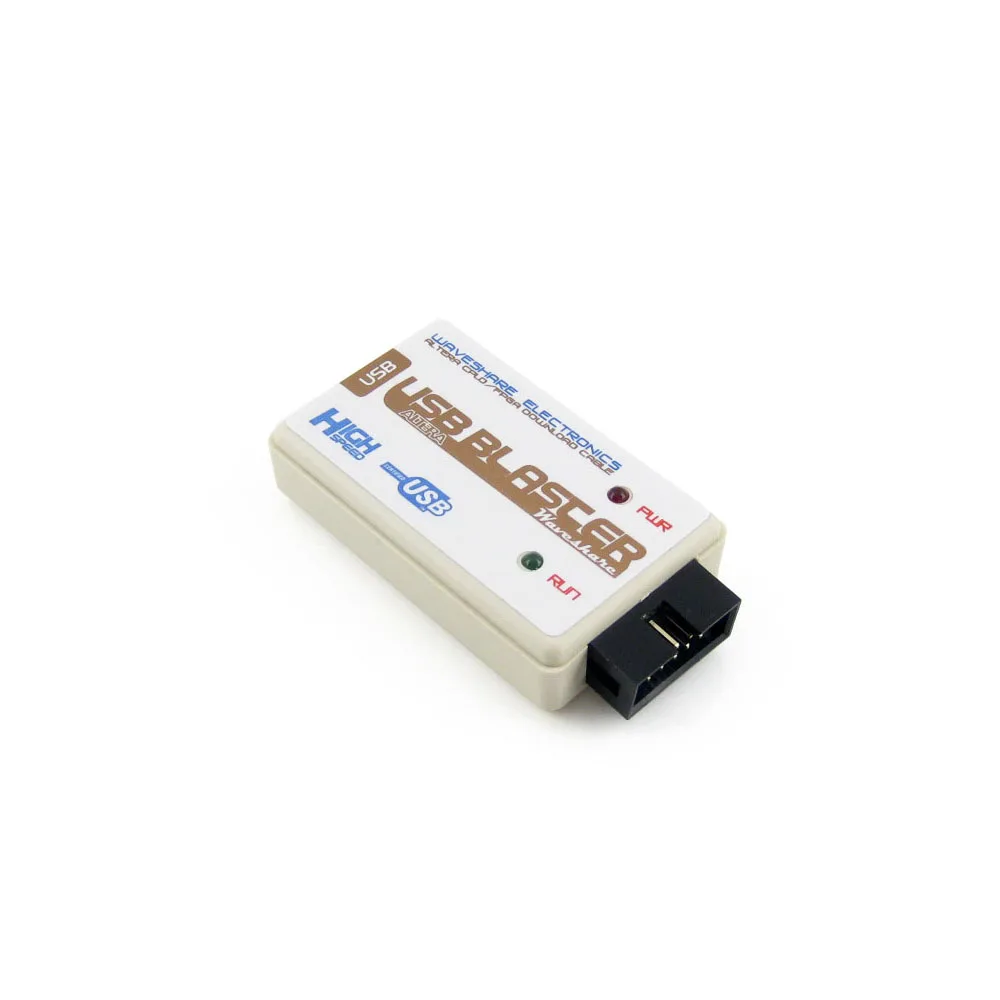

ShenzhenMaker Waveshare USB Blaster Кабель для загрузки ALTERA FPGA, CPLD программист отладчик USB 2,0 Подключение к ПК, JTAG, AS

Описание

Кабель для загрузки USB Blaster предназначен для устройств ALTERA FPGA, CPLD, активной последовательной конфигурации и устройств расширенной конфигурации, подключения USB 2,0 к ПК и JTAG, AS, PS к оконечному устройству.

Обзор

ВUSB бластерКабель для загрузки соединяет usb-порт на хост-компьютере с Altera® FPGA, установленный на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-контактный разъем подключен к FPGA. Вы можете использовать кабель USB Blaster для итерационной загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он превосходит устройства ALTERA тотальной серии FPGA/CPLD, устройства активной последовательной конфигурации, устройства расширенной конфигурации и поддерживает AS, PS, JTAG три режима загрузки.

Ключ Особенности

Производительность

1. Поддерживает устройства ALTERA общей серии FPGA/CPLD.

2. Поддерживает устройства активной последовательной конфигурации серии ALTERA.

3. Поддерживает устройства расширенной конфигурации серии ALTERA.

4. Поддерживает AS, PS, JTAG три режима загрузки.

5. Высокоскоростная, стабильная и внутренняя конструкция FT245R + CPLD.

6. Поддерживает напряжение программирования 1,2-5 В.

7. Поддерживает встроенный логический анализатор SignalTap II.

8. Поддерживает Nios II встроенного процессора связи и отладки.

Поддерживает программное обеспечение

1. Интегрированная среда развития квартуса II.

2. Интегрированная среда разработки NIOS II IDE.

3. NIOS II EDS интегрированная среда развития.

Поддерживаемые устройства

1. CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.

2. FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1 K, APEX 20 K и FLEX 10 K и т. Д.

3. Активные устройства последовательной конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.

4. Улучшенная конфигурация устройств, включая: EPC1, EPC4 и т. Д.

Другое Особенности

1. Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригинальному USB бластеру ALTERA.

2. Скорость загрузки в 1-3 раза быстрее, чем в других схемах, таких как 68013 или C8051F.

Подключается к ПК

1. Подключение компьютера через интерфейс USB 2,0.

Подключается к мишень доска

1. Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показаны распиновки заголовков

Различные интерфейсы

Фото

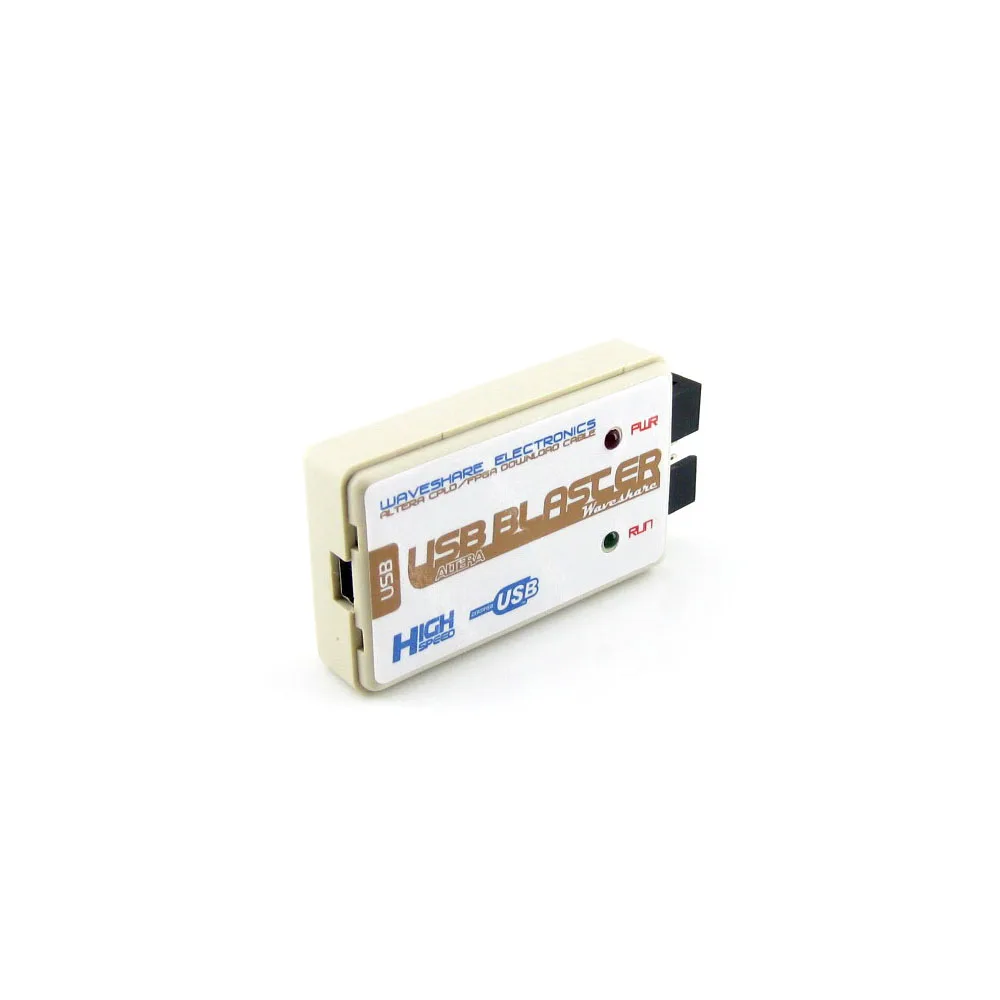

Светодиодный статус

Красный светодиодный: Мощность индикатор
Зеленый светодиодный: Индикатор сигнала, светодиодный индикатор горит во время загрузки/программирования

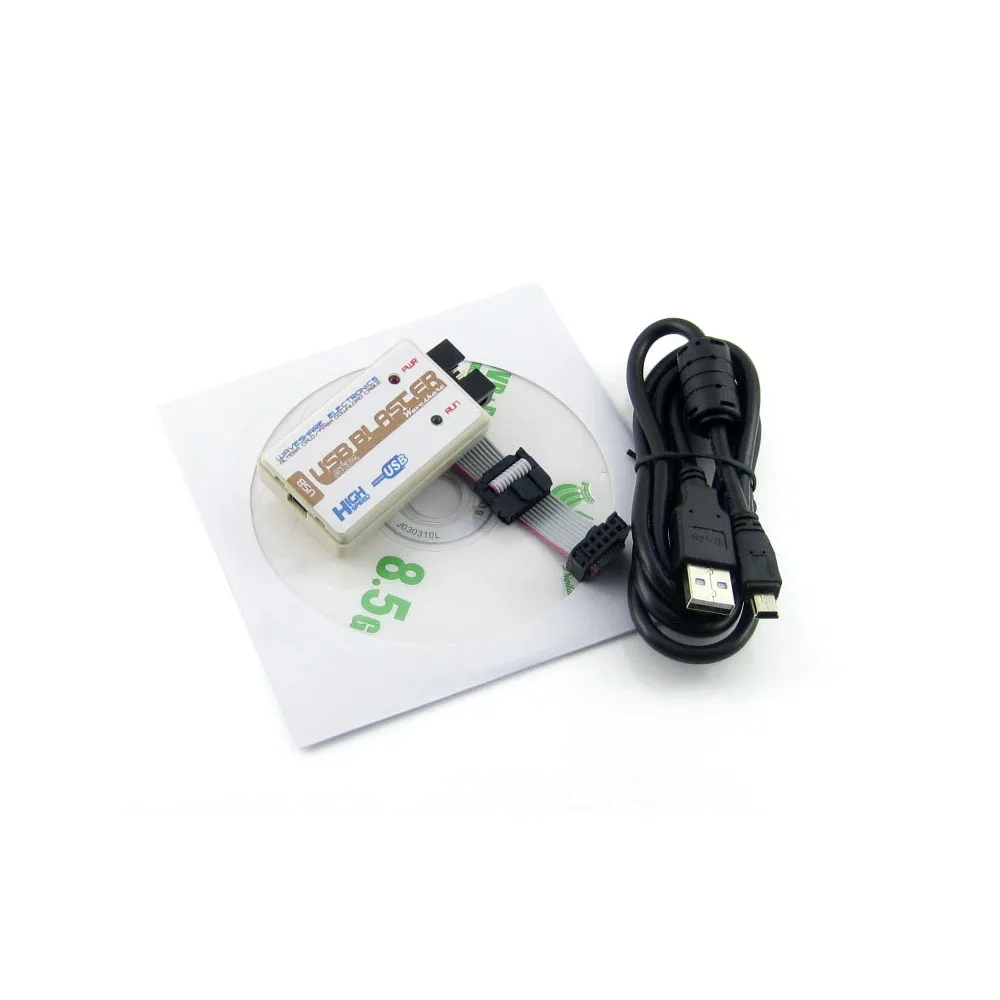

Посылка содержит

1. USB Blaster V2 × 1

2. Usb-кабель × 1

3. 10-контактный кабель × 1 шт.

4. Руководство пользователя CD × 1
