Описание
BB Черный/BeagleBone черный разработка/оценка посылка E
Обзор
BeagleBone Black-это платформа разработки, поддерживаемая на уровне MSRP, для разработчиков и любителей. Загрузите Linux менее чем за 10 секунд и начните разработку менее чем за 5 минут с помощью одного USB-кабеля.
Особенности
Процессор:TI Sitara AM335x, 1 ГГц, 2000 MIPS ARM® Cortex™-A8 1 ГГц SGX530 Графика двигателя Программируемая подсистема блока в реальном времени
Память SDRAM: 512 Мб DDR3L 800 МГц Встраиваемая мультимедийная карта памяти флэш-памяти: Rev B: 2 Гб (Снято с производства) Rev C: 4 Гб (на 2014,0521)
Разъем SD/MMC для microSD Мощность управления: TPS65217CPMIC используется вместе с отдельной LDO для обеспечения питания системы
Отладки Поддержка: Спецзаказу 20-контактный разъем CTI JTAG, последовательный заголовок
Источники питания MiniUSB USB или DC Jack 5VDC внешний через разъем расширения
Подключение Высокоскоростной клиентский порт USB 2,0: доступ к USB0, клиентский режим через miniUSB Высокоскоростной хост-порт USB 2,0: доступ к USB1, гнездо типа A, 500 мА LS/FS/HS Серийный Порты и разъёмы: UART0 доступ через 6 pin 3,3 V ttl заголовок. Заголовок заполняется 10/100 M Ethernet (RJ45)
Пользователь Вход/Выход Кнопка сброса Кнопка загрузки Мощность кнопка Светодиодный индикатор питания 4 настраиваемых пользователем светодиодов
Видео/аудио интерфейса HDMI D Тип интерфейса ЖК-дисплей интерфейс Стерео аудио через HDMI интерфейс
Расширение интерфейсов Lcd, UART, eMMC ADC, iec, SPI, PWM
Операционной Мощность:5 V 0.35A
Доска Размеры:3,4 ”x 2,1”
Фото
Что на накидке разное
BB_BLACK разъем:Для подключения BB Черный
Интерфейс отладки:BB Черный интерфейс отладки, для подключения последовательных модулей
Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
Ботинки Кнопка выбора:Загрузиться TF карты
Кнопка пользователя:4 кнопки
Зуммер Мощность индикатор Пользовательский светодиодный:4 светодиода
Потенциометр:AD регулируемый потенциометр
32,768 кГц с украшением в виде кристаллов:Для РТК
PCF8563:РТК
Аккумулятор RTC Патрон лампы:Для 3,3 V батарея
РТК мощность Перемычка выбора Перемычка выбора RTC iec:Выберите I2C1 или I2C2
Разное накидка фото
Примеры
| Периферийное устройство | Устройство для терапии/Интерфейс | LINUX |
| светодиодный | I/O | Y |
| Зуммер | PWM | Y |
| Кнопки | EVENT2 | Y |
| DS18B20 Температура датчик | 1-проводной | Y |
| АЦП | I/O | Y |
| РТК | I2C1 | Y |
| PL2303 USB UART | UART0 | Y |
| USB камера | VIDEO0 | Y |
| USB WI-FI | WLAN0 | Y |
Просмотров
Развития ресурсы:Изображение, схема, размер, программное обеспечение и т. Д.
Загрузка:Www.waveshare.com/wiki/BB_Black_Package_E
Посылка содержание

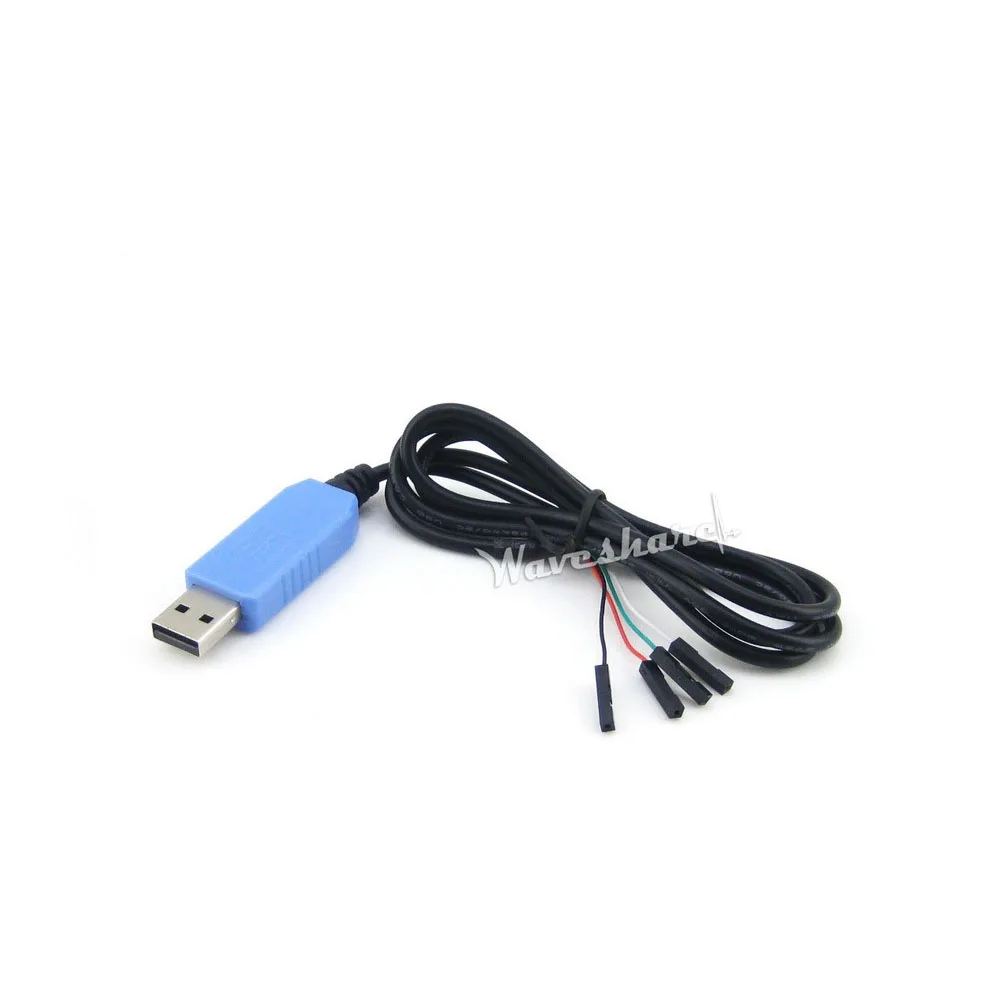

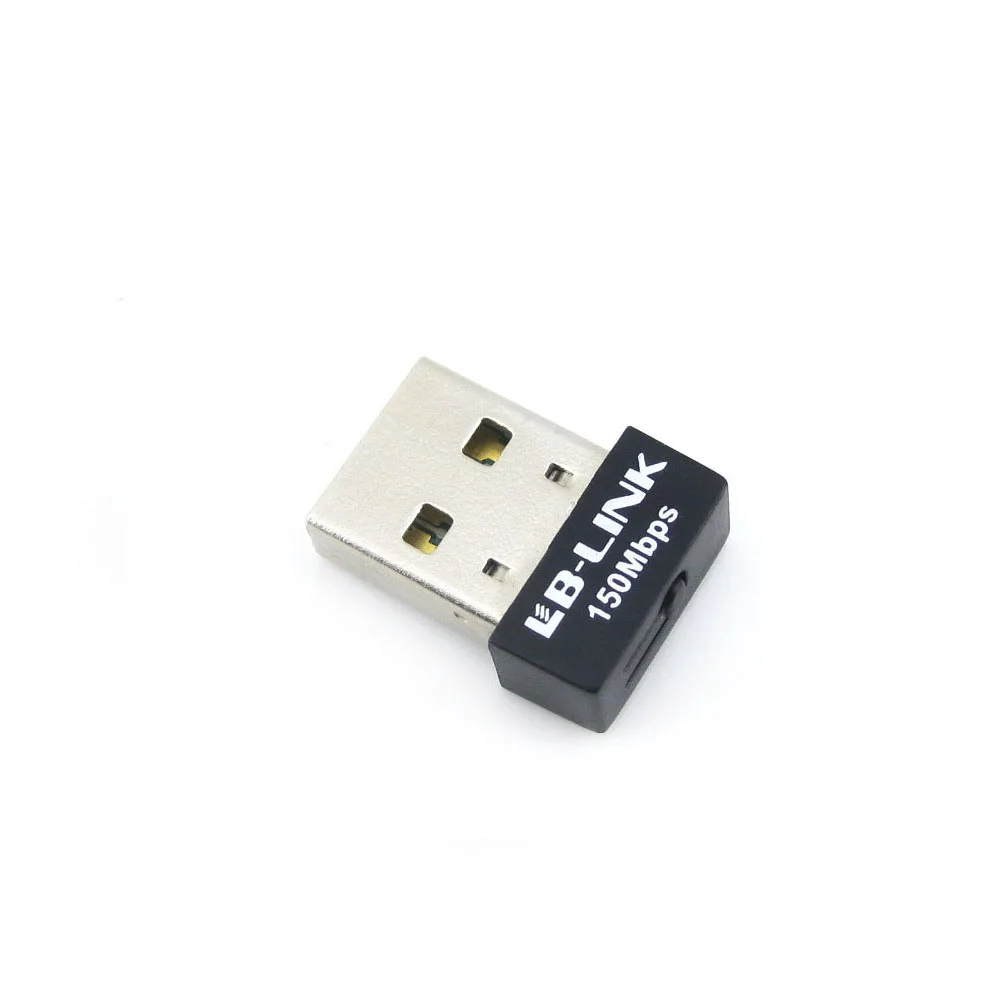

BB Черный х 1 Разное накидка x 1 USB к ttl 4-контактный провод × 1 шт. DS18B20 x 1 USB WI-FI BL-150UM RTL8188 x 1 USB камера 0307x1 Мощность адаптер США Стандартный 5 V 2A 5,5/2,1 мм × 1 шт. Разъем USB типа A для кабеля mini-B x 1
