Описание
Черно-белый объектив M12 без искажений
B черно-белые линзы CS
C цветной объектив M12 без искажений
D Цвет объектив с креплением CS Mount
Глобальная Экспозиция: это означает, что все пиксели камеры выставлены одновременно, соответствует экспозиции рольставни. тянет ли фото эффект, в задней части к параметрам затвора, общая производительность управления светильник, не означает Что вы можете получить лучшие результаты во всех средах, этот продукт предназначен только для оценки этого модуля, в основном Откройте интерфейс, который может настроить регистр, это удобно для всех, чтобы настроить параметры для тестирования и оценки.
Широкая динамика и другие эффекты аналогичны, для получения подробной информации, пожалуйста, обратитесь к инструкции по чипу.
1、Модуль обзор
ISensorКомплект приложений состоит из основной платы контроллера и компьютерных приложений, основная плата управления соединяет тестируемую или применяемую камеру, плата управления подает питание к камере, черезМежсоединений интегральных СхемШина настраивает параметры инициализации для камеры, черезUSB 2,0Высокоскоростной интерфейс передает данные изображения на компьютерное программное обеспечение, дисплей, программное обеспечение поддерживает несколько форматов потока данных изображения, поддерживает оригинальную функцию сохранения изображения, простой тест обработки изображений. загружайте различные профили, выбирая, достигая гибких функций, поддерживающих несколько камер.
2、Особенности
lПоддержка формата потока данных:Сырье、YUV、RGB565
L сырьяФормат последовательности настраиваемый:GRBG BGGR RGGB GBRG
L YUVФормат последовательности настраиваемый:UYVY VYUY ываыв YVYU
L сырьяПоддержка формата изображения: вверх и вниз, влево и вправо
lКамера пикселей Поддержка:30-500 Вт(Все проверено, поддержка широкоэкранного)
lИнтерфейс настройки регистрации камеры:Межсоединений интегральных Схем
lКамера данных Интерфейс:DVP 8bit
lВидео-дисплей в режиме реального времени (сбор частоты кадров вверх200fps, Индикатор состояния Отображает частоту кадров в режиме реального времени)
lВидео дисплей изображения поддерживает любое Масштабирование (длинные и широкие размеры можно установить свободно, особенно эффективно для разрешения камеры больше, чем разрешение дисплея)
L BMPОригинальная функция сохранения изображения, сохранениеBMP 24bppОригинальный файла изображения 。
lБазовая интеграция (бинарная обработка, обработка серого изображения, наблюдение в реальном времени)
lПрофиль камеры, динамическая загрузка, конфигурация регистрации в режиме реального времени настраивается (запись времени экспозиции может быть изменена в режиме реального времени, баланс белого, усиление, контрастность справа, частота кадров и другие параметры)
lСтрока состояния показывает соответствующий статус операции.
3、Применение поле
lКамера партию
lТест эффекта приобретения, разработка отладки
lПолучение изображения, идентификация вторичного развития, системная интеграция
lКамера головой драйвер тест
4、 В настоящее время прошли тестСенсор
OV7670, OV7725 、 OV9650 、 OV9655 、 OV9653 、 OV5642 、 OV5640 、 OV2643 、 OV2640 、 OV3640 、 OV5642
MT9T001 、 MT9D001 、 MT9M001 、 MT9P031 、 MT9P001 、 MT9P006 、 MT9V032 、 MT9V034 、 MT9D112 、 MT9D111 、 MT9V111 、 MT9D111 、 MT9M111 、 MT9F001 、 MT9F002 、 AR0134
Примечание: Вышеуказанные камеры используются нашими инженерами или нашими клиентами, В настоящее время мы настроены только в соответствии с камерой, приобретенной клиентом, предоставьте файл конфигурации, если вам нужны другие камеры, мы можем предоставить необходимую техническую поддержку и помощь, потому что там Разные камеры на рынке большие, хотя они все sameSensor, но нет гарантии полной совместимости, пожалуйста, проконсультируйтесь с поставщиком камеры для деталей и технических проблем., мы гарантируем только привод для камер, которые мы продаем. просим вас объяснить,
ДругоеДатчикВсе еще легко поддерживать, обратитесь к шаблону для изменения конфигурации (Протестировано и проверено30-1400 Вт)
5、Аппаратные средства введение
AdoptUSB2.0Как передача данных, максимальная скорость передачи433 Мбит/с。Мини USBИнтерфейс используется как интерфейс связи, так и источник питания.
Размеры:4*4 смМаленький и изысканный, мощный
Материнская плата может быть непосредственноСенсорОбеспечиваем24 МГцФиксированной частоты часыXclkВход. Удобный для большинстваДатчикТест. Конечно, естьДатчикПлата адаптера поставляется с часами, нет необходимости.
Емкость блока питания материнской платы:200mA@3.3vУдовлетворит большинствоДатчикСпроса 。
6Введение программного обеспечения
Icamera/isensor app kit программное обеспечение постоянного бесплатного использования, получить регистрационный код бесплатно (после покупки)
Дайте этот набор тестовых прошивок платы (поддержка up20Balancesensor)
Два 、 MT9V034Camera модуль
Сенсор Название: MT9V034
Пиксели сенсора: 36 миллионов пикселей 752*480
1 、 основные параметры
1) светочувствительная область is1/3 дюйма, пиксели areWide-VGA, 752*480,
Время Input27MClock, его полная скорость вывода кадров is60Frame/Seconds. Тестовая программа использует pixels640 * 480.
2) Режим затвора: CMOSThere, как правило, два способа затвора, затвора (Rolling Shutter) с global shutter (global Shutter), этот модуль
Глобальный затвор 。
3) Чувствительность: 4,8 V/lux-сек, Это единица светильник интенсивность на Сенсор 1 секунд, Сенсор может output4.8VVoltage 。 generalCMOSYes0. 5 V, 0.7VOf, Most are1.0VOf, Also2.1V, 4,8 VAbsolutelyCMOSThe высокий светильник, он может быть четко изображен, когда темно.
4) динамический диапазон:> 55 дБ линейный;
> 100 дБ-110 дБ в режиме HiDy;
5) Интерфейс: 8-битный параллельный рот; bayerFormat выход, ProvidebayerImage
Алгоритм интерполяции фильтрации и код драйвера головки камеры (на основе on68013Development Board).
6) Объектив: CSLens orM12No искажение объектива, фиксированное фокусное расстояние, можно регулировать вручную.
Рекомендуемые случаи: светильник для съемки окружающей среды и темные изменения, чем большие случаи (например, мониторинг ночной полосы, подсветка съемки), темные случаи, машинное видение, бинокулярное видение, широкий температурный промышленный случай и т. д.
Сравнение эффектов режима затвора:
Сравнение широкого динамического эффекта:
Сравнение различных температур:

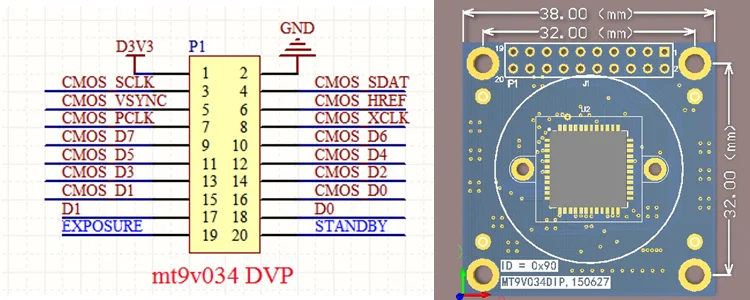

2, Интерфейс Размер
