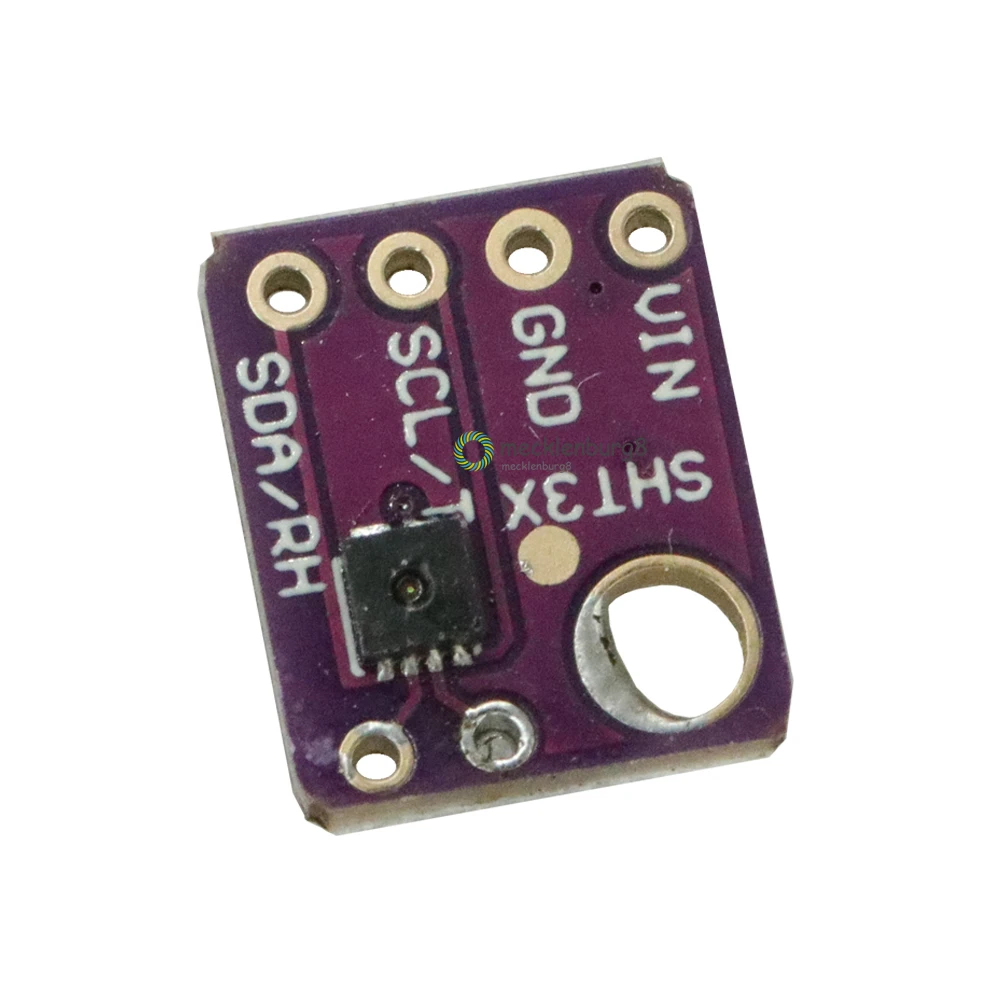

SHT31 Температурный датчик и SHT31-D влажности коммутатор плата погоды для Arduino

Описание:

Датчики температуры/влажности Sensiron являются одними из лучших и самых точных устройств, которые вы можете получить.И, наконец, у нас есть какой-то вид, что у вас есть размер IEC работает с основным интерфейсом для легкого чтения.Датчик SHT31-D имеет отличную относительную влажность ± 2% и ± 0.3 ° C Точность для большинства применений.

В отличие от более ранних датчиков SHT, этот датчик имеет реальный интерфейс и дезинфекцию (дополнительный плюс!) даже с двумя адресными деталями.Это также соответствует 3 в или 5 В, поэтому вы можете заряжать и общаться с ним, используя только любой микроконтроллер или микрокомпьютер.

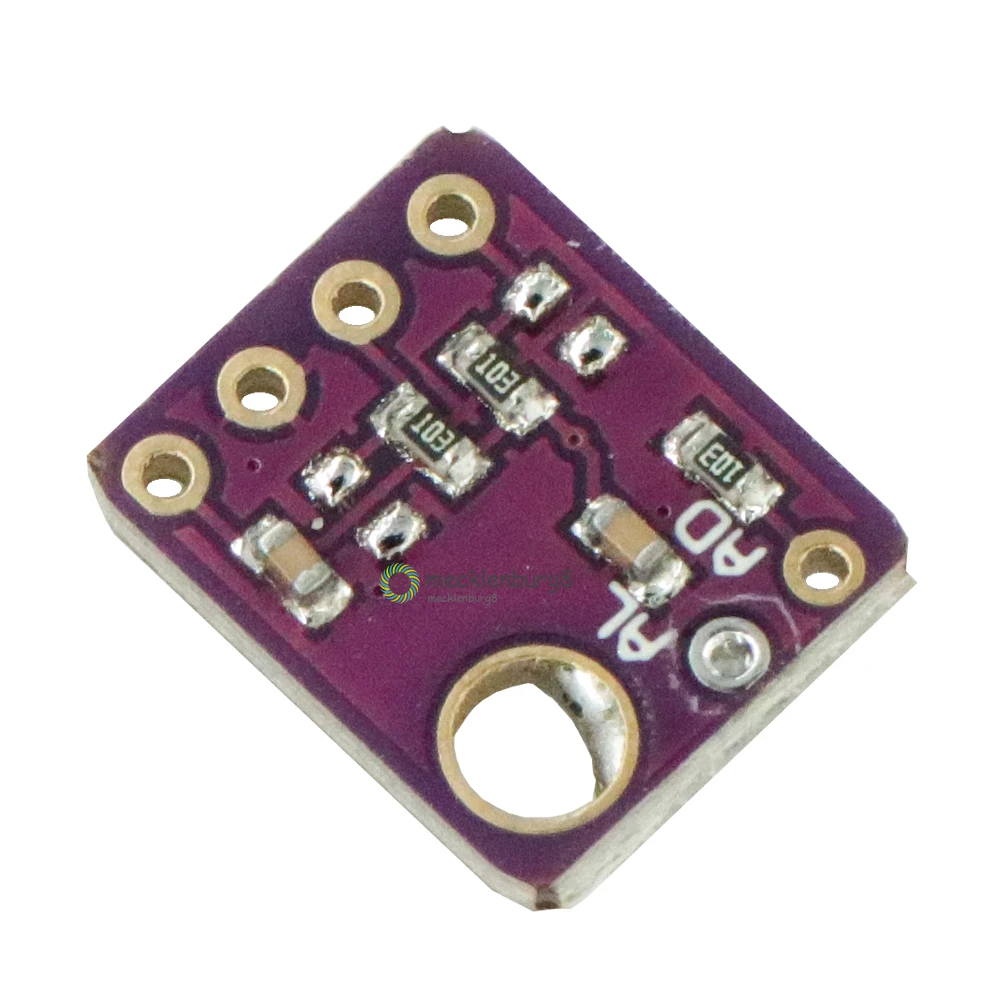

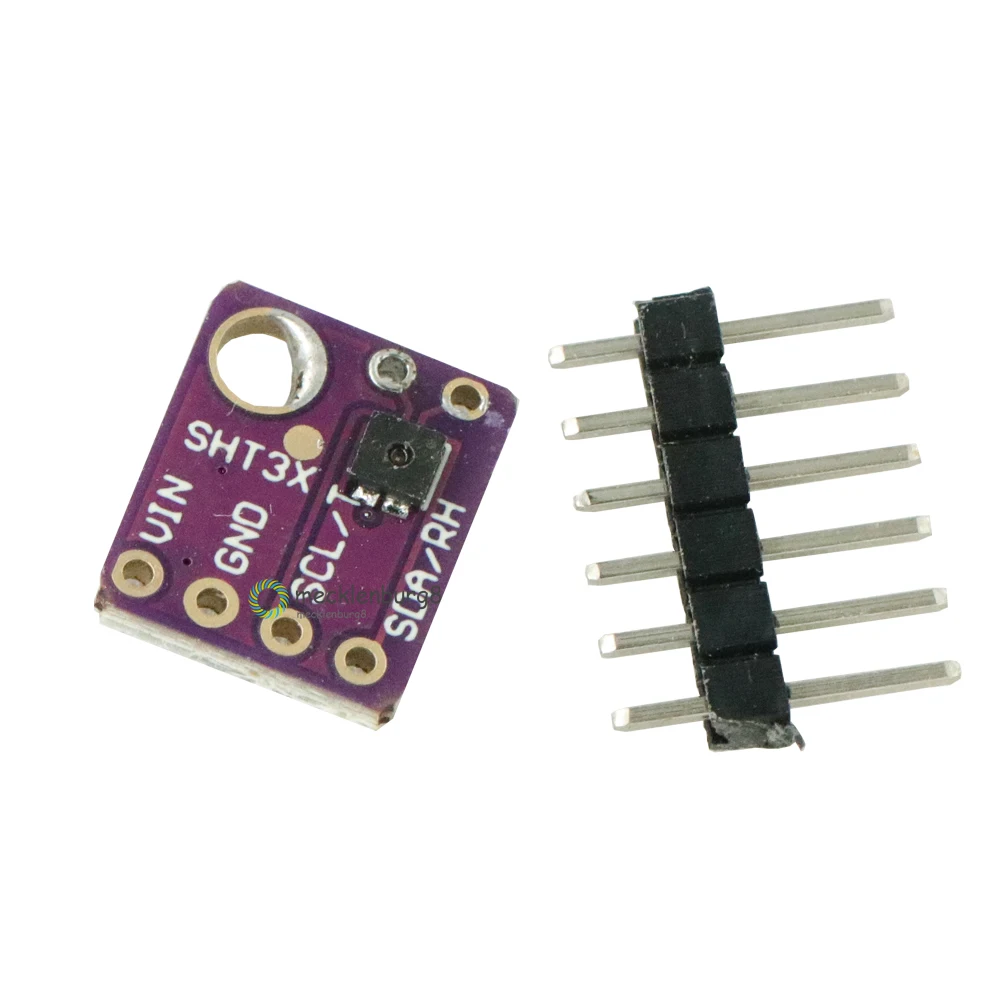

Такой отличный чип-таким образом, мы затягиваем разделительную панель с помощью SHT31-D и некоторых поддерживающих цепей, таких как импульсные резисторы и конденсаторы.Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком заголовка.Вам нужно припаять коннектор к печатной плате, но это довольно легко и занимает всего несколько минут даже для начинающих.

Мощность связаться с нами:

Вин-это разъем питания.Чип может использовать 2,5-5 в постоянного тока для питания.Для питания платы дайте ей ту же мощность, что и логический уровень вашего микроконтроллера-например, для 5 в micro, как и для Arduino, используйте 5 В. для контроллера 3,3 В, как Raspbery Pi, подключите к 3,3 В

GND-Общая основа для силы и логики

I2C материнская плата связаться с нами:

SCL-I2C контактный тактовой станции подключите его к igc часы с микроконтроллером линии.Этот контакт имеет 10 K импульсный резистор неисправности.

Создание change-I2C контактной станции подключите ее к линии передачи данных микроконтроллера iec.Этот контакт имеет 10 K импульсный резистор неисправности.

Другое связаться с нами:

ADR-это код выбора адреса iec.Nanofarad имеет 10 K потяните вниз резистор, чтобы сделать по умолчанию адрес igc 0x44.Вы можете связать этот pin в вин, чтобы сделать адрес 0x45

RST-Аппаратный сброс Пинта.Имеет 10 K boost на нем, чтобы сделать чип активным по умолчанию.Подключите к земле для сброса оборудования!

ALR уведомление/вывод прерывания.Вы можете настроить датчик, чтобы оповещать вас о местоположении событий.Проверьте таблицу данных для того, как вы можете настроить оповещения

Посылка включает в себя:

1 датчик температуры и влажности Sensiron SHT31-D
