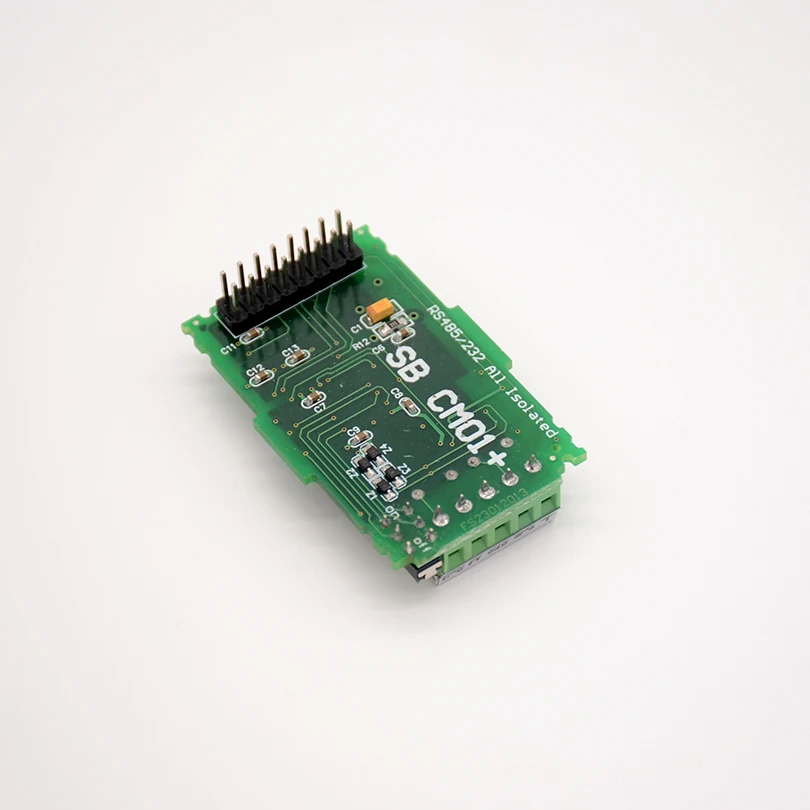

Siemens Изолированная RS485/232 Интерфейсная плата для SMART

Изолированная RS485/232 Интерфейсная плата для SMART SB CM01 + Руководство пользователя

SB CM01 +-Изолированная интерфейсная плата RS485/232, разработанная для Siemens Интеллектуальный ПЛК. Он принимает самые передовыеМагнитные изоляторы для изоляции сигналов RS485 и RS232 и разработаны с устройствами защиты от молнии и перегрузки PTCЗащитное устройство, решение проблемы заземления помех и сжигания интерфейса различных узлов RS485/232 в результатеРазличные заземление. Это хороший выбор для повышения надежности и стабильности связи (особенно заметен, когдаСвязь с инвертором) и расширение расстояния связи.Изолированная SB CM01 + интерфейсная плата полностью совместима с Siemens, не изолированный интерфейс платы SB CM01 и может бытьНепосредственно заменить. Его Встроенная Клеммная стойкость и biasing резистор облегчают проводку. Следующая таблица показываетРазличия между двумя интерфейсные платы.

Основные технические параметры SB CM01 +:

● Напряжение изоляции: 1000В постоянного тока.● Порт RS232 с защитой от перенапряжения.● Порт RS485 с защитным устройством lightning. Повторяемая мощность перенапряжения: Ipp = 100A (10/700us, 4KV)Стандарт Соответствует: ITU-TK20/21, VDE 0433. ± 15кВ ESD (статическое электричество) защита.● Восстанавливаемая защита от перегрузки по току: порт RS485 может выдерживать устойчивый переток, вызванный напряжением до 60 В.● Максимальное расстояние связи RS232: 30 м, максимальное расстояние связи RS485 (187,5 K): 1000 м.● Встроенный Разъемный резистор RS485 и biasing резистор, переключатель для включения● Энергопотребление: 0,7 Вт. Рабочая температура:-40 ~ + 85 ℃. Размер W * H * D (мм): 35*52,2*16 (в корпусе).

Подключите Интеллектуальный ПЛК и компьютер с сетевыми кабелями перед использованием SB CM01 + и установите Тип интерфейса,Адрес, скорость передачи данных и другие параметры сигнальный интерфейс платы SB CM01 + в шаге 7-MicroWIN интеллектуальное по.При настройке SB CM01 + в качестве интерфейса RS232, переключатель настройки сопротивления терминала является неправильным.При настройке SB CM01 + как интерфейс RS485, нет сопротивления клеммы и biasing резистор, если переключатель «выключен». Если это«On», 220Ω сопротивление терминала и два 390Ω бигирующий резистор будут соединены внутри.

SB CM01 + установка:

SB CM01 + не поставляется с корпусом, он должен использовать поставляемый корпус SMART cpu. Выключите питание PLC, снимитеПоставляемый корпус SB CM01 ЦП, вставьте интерфейсную плату SB CM01 + на корпус, а затем вставьте ее в ЦП. После слухаЩелчок звука, SB CM01 + подключен правильно с ЦП.Установка и Программирование программного обеспечения изолированных SB CM01 + полностью идентичны Сименс неизолированныхSB CM01. Когда он расположен на двух терминальных узлах сетевого сегмента RS485 и переключатель настройки сопротивления терминала "ВКЛ",Это позволяет избежать проблем при внешнем подключении к клеммному сопротивлению и biasing резистор с Siemens SB CM01 в качестве клеммного узла.
