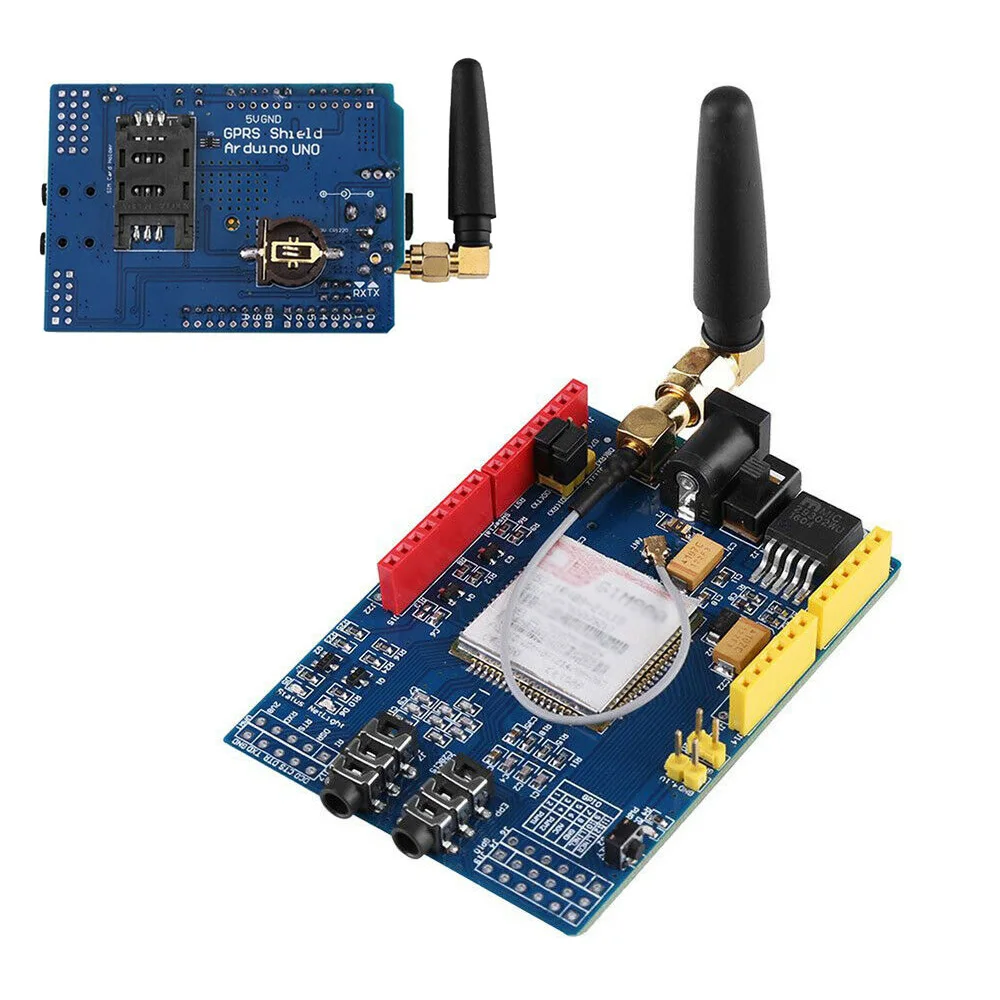

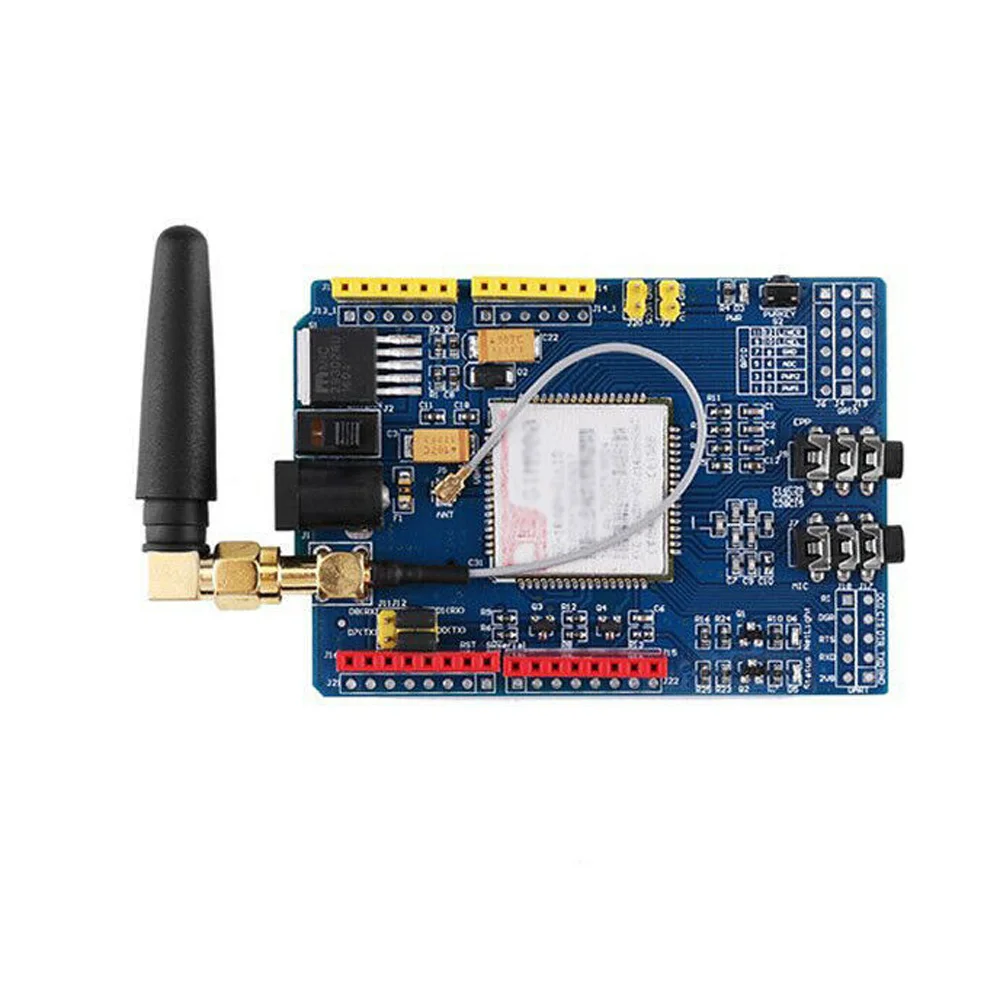

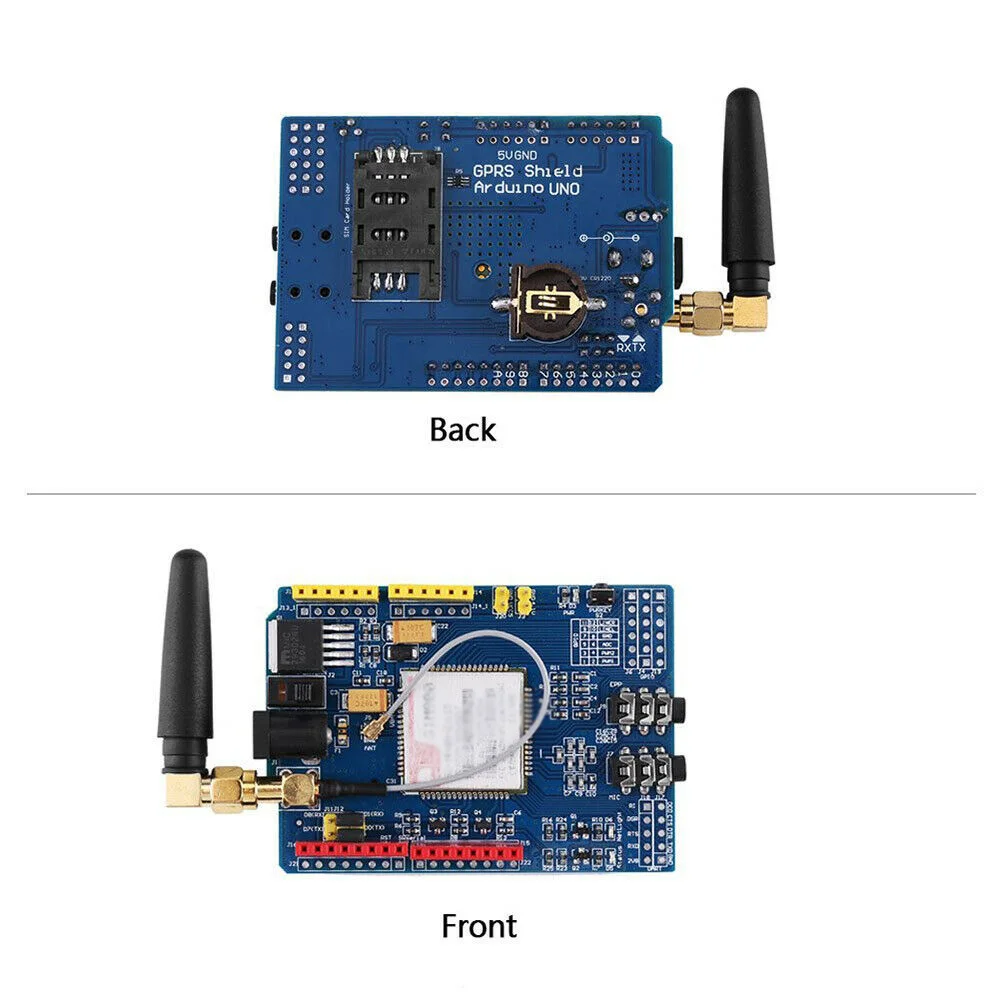

SIM800C макетная плата четырехдиапазонная GSM GPRS модуль Bluetooth с антенной Inm SIM800C макетная плата

Описание

Особенности:

* 100% Новинка и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* Диапазон входного напряжения 5 V-20 V DC. Диапазон электропитания подходит для различных случаев электропитания. Студенты и проекты более удобны в использовании. Пиковый ток связи модуля GPRS большой, а напряжение низкое. Таким образом, напряжение питания макетной платы выше, и сила тока чем меньше давление, тем меньше интеграция модуля gprs в продукт. Вам нужно учитывать силовую плату макетной платы, чтобы ширина шнура питания превысила 1 мм и была максимально короткой;

* Мощность подключения модуля автоматически подключается к сетевому соединению. Не нужно управлять кнопкой запуска. Он запускается непосредственно при включении, исключая процесс запуска. Установив пусковой контакт, пользователь может управлять машиной;

* Модуль ttl с контуром преобразования уровня, совместимый с различными одночиповыми последовательными портами. Прямое подключение без преобразования;

* Контакты аудиоинтерфейса легко тестируются, а интерфейсы наушников и микрофона защищены;

* Поддержка функции TTS \ DTMF, может распознавать ключи друг друга через текстовую трансляцию и вызов напрямую, и осуществлять 10086 голосовую функцию;

* Bluetooth, протокол Bluetooth 3,0, улучшенный супер Bluetooth антенный сигнал, поддержка последовательного порта SPP и аудио-услуг;

* Резервный интерфейс BAT работает от литиевой батареи, может использовать литиевую батарею для питания, легко для инженерного развития, можно использовать литиевую батарею 3,7 в или литиевую батарею 18650;

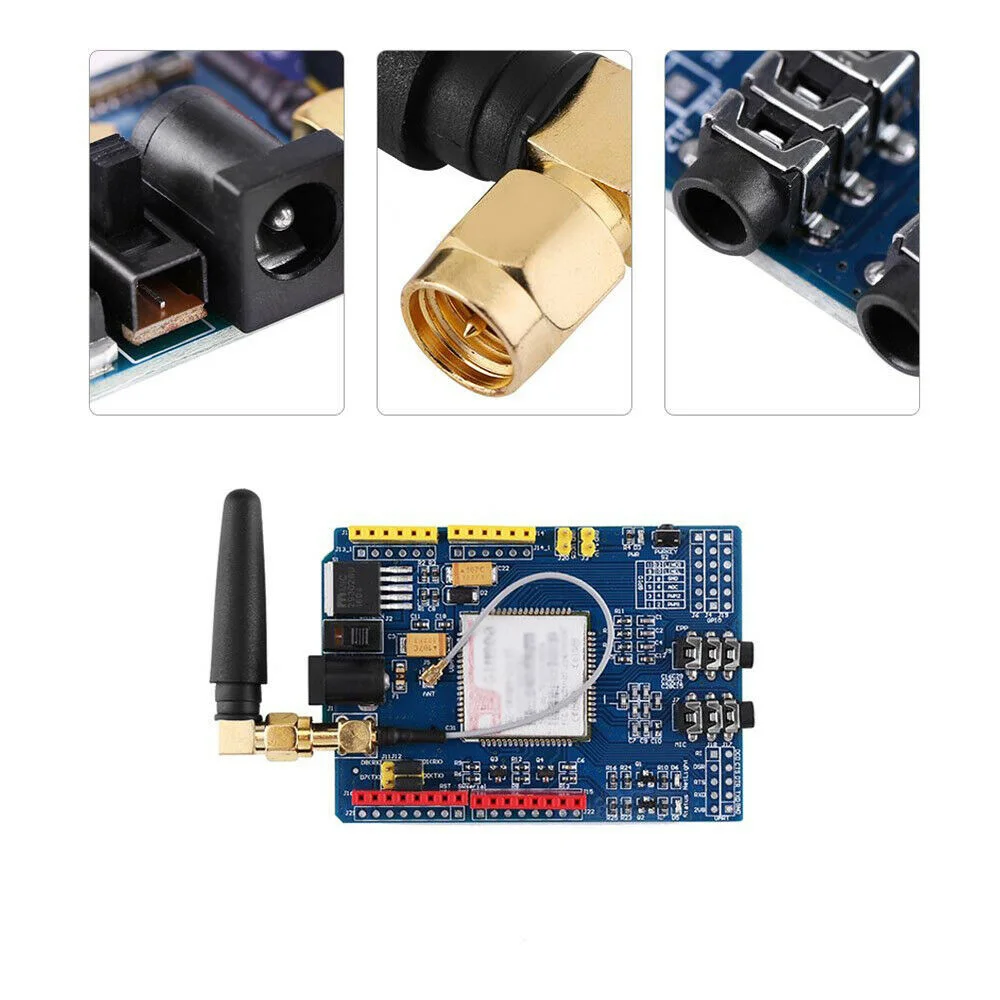

* Защищенный IPEX интерфейс, SMA интерфейс, пружинный Антенный интерфейс, используется для разных случаев, разные антенны

Параметры:

* GND: мощность заземления

* VCC_IN: разъем питания, входной DC5V-20V, используемый для питания печатной платы

* RI: Кольцевая игла

* DTR: подготовка терминала данных

* TXD: модуль последовательного порта отправки pin, уровень ttl (не может быть напрямую подключен к RS232 уровень)

* RXD: модуль последовательного порта приема pin, уровень ttl (не может быть напрямую подключен к RS232 уровень)

* U2_R: модуль последовательного порта 2 получения pin

* U2_T: модуль последовательного порта 2 передачи pin

* V_M: тогда напряжение микроконтроллера на целевой плате контроллера составляет 5 В/3,3 В (сколько ядер в выделяется в соответствии с вашим собственным микроконтроллером), этот контакт используется для преобразования платы GSM TXD и RXD в соответствующую логику ttl

* АЦП: обнаружение АЦП

* SPP: основной аудиовыход Pin

* SPN: основной аудиовыход Pin

* MC-: основной аудиовход Pin

* MC +: основной аудиовход Pin

* PWR: Потяните этот pin для включения или отключения модуля

* Летучая мышь: вход литиевой батареи, 3,3-4,4 в

Посылка в комплект входит:

1 * SIM800C макетная плата

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
