Купить См. HA5000) Плата усилителя-FET усилитель плата усилителя DIY наборы

Описание

Это DIY наборы, нужно, чтобы покупатель припаял.

Описание продукта:

Типы: стандартная версия

Типы B: обновленная версия

Стандартная версия: основной фильтр для японской химической 6800 мкФ разъем для наушников для реле захлопывания для высокого качества Huike

Обновленная версия: Основной фильтр для Великобритании NOVER6800UF разъем для наушников для швейцарского Neutrix позолоченное реле для Японии Omron

Схема от флагманского усилителя железного треугольника HA5000, который отличается от общего Lehmann, Baia A1 и другого простого типа op amp и BUF amp, его музыкальный вкус, безусловно, победит, вокал милый, полный, нежный, эластичный, и движущаяся сила не является обычным ухом сравнимым, Он может даже управлять небольшими пассивными динамиками. Если вы сделали Lehmann, TPA6120, Baia A1 и другие схемы высокой имитации не удовлетворены, эта схема стоит попробовать, фактическая цена только выше 1 точки, отладка очень проста.

Примечание:Потому что выходная трубка с полевым эффектом K2955, J554 прекращается, мы можем выбрать только отправку в оригинальной пластины демонтажа труб, все протестированная плата в хорошем удобство использования,

Примечание:Последняя версия статически регулируемые 104 конденсаторы рядом с стороной Шелкового экрана 680 Европа два в 100 Европа

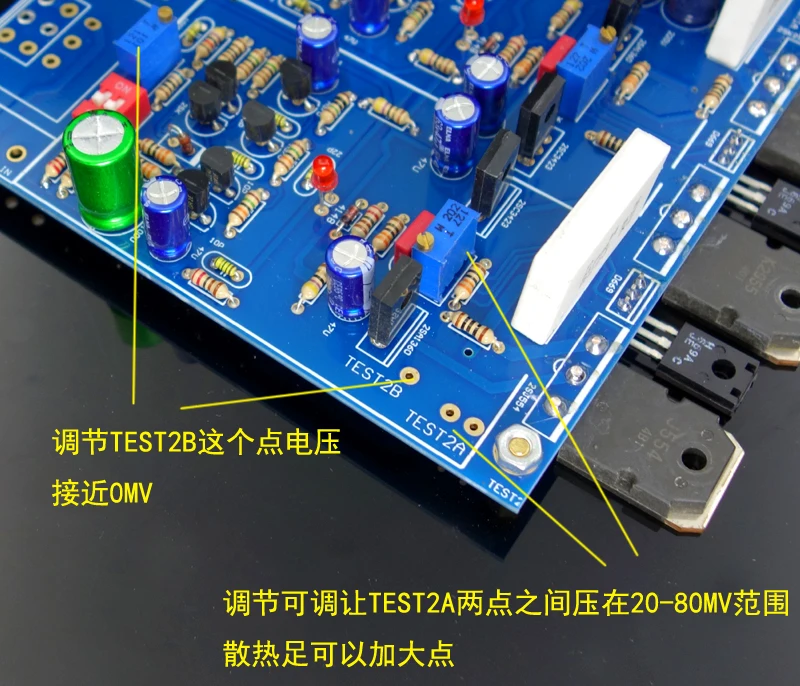

Отладочная работа также очень проста, отрегулируйте статическое Регулируемое сопротивление, а затем Измерьте напряжение точки tes 40-60мв может быть, затем колыбельный ток в 100-200ма, для гарнитуры, В чистом состоянии класса.

Плата не включает потенциометрИ приобретается отдельно. Обратите внимание, что он совместим с ALPS27 и ALPS16 упаковками

Размер печатной платы: 130X106 мм

Переноска наушников и потенциометра расстояние центра; 45 мм

Основным фильтром является Japan Chemicals 6800 мкФ, разъем для наушников пел звук, и реле высокого качества huike.

*** Вход использует кристаллическую трубка с полевым эффектом 2SK370 Toshiba как одиночный дифференциальный вход, звук очень тонкий, и на выходе используется мощный FET K2955 J554, который не в 1 класс, и Beyer A1 и Lehmann как выход, низкая частота очень полная, полная гибкость.

*** Плата имеет переключатель усиления, вы можете установить увеличение в соответствии с различными наушниками, как правило, низкое сопротивление все выключено, если это высокое сопротивление 600 Европа может быть включена, затем динамик можно установить

Ядро цепи HA5000's, входные транзисторы все сопряжены с транзистором тестер для обеспечения самого низкого искажения. Сопротивление-это серия военных сопротивления 718.

Синий конденсатор-это серия chemical LX, которая также используется на оригинальном усилитель Lehmann, который лучше, чем Nikon и ELNA.

Диаметр основного конденсатора 16-25 мм. Легко обновлять различные объемы основного фильтра.

Красный переключатель является Настройкой усиления и может установить увеличение цепи

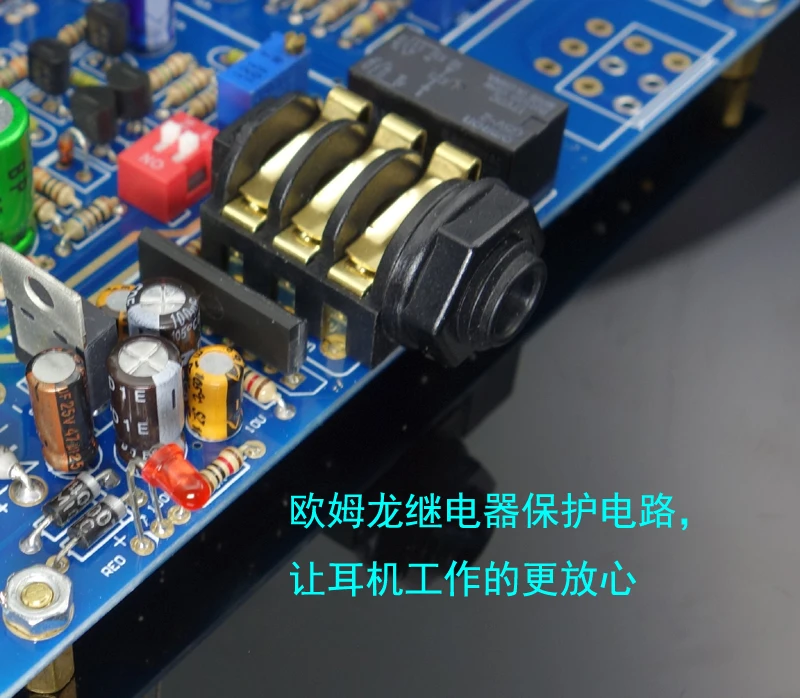

Оригинальный аутентичный Швейцарский Neutrik 6,35 Позолоченный разъем для наушников
