Описание
ST-LINK/V2-это инструмент разработки, который может имитировать и загружать STM8 и STM32 онлайн.
Базовый атрибут
ST-LINK/V2-это инструмент разработки ST для онлайн-моделирования и загрузки, предназначенный для оценки и разработки серии STM8 и серии STM32 MCUs.
Серия STM8 подключена к ST-LINK/V2 через интерфейс плавания;
Серия STM32 подключена к ST-LINK/V2 через интерфейс программирования JTAG/SWD интерфейс.
ST-LINK/V2 подключается к ПК через высокоскоростной USB 2,0.
Stm8 stm32 Эмулятор программист ST-LINK-V2
Поддерживает программное обеспечение
ST-LINK утилита v2.0 (и выше)
STVD версия 4.2.1 (и выше)
STVP версии 3.2.3 (и выше)
IAR EWARM Revision v6.20 (и выше)
IAR EWSTM8 версия v1.30 (и выше)
KEIL RVMDK Revision v4.21 (и выше)
ATOLLIC
Ровная многозадаченность
Поддерживаемые устройства
Поддерживает все микроконтроллеры серии STM8 с плавающим интерфейсом
Поддерживает все MCUs серии STM32 интерфейс программирования JTAG/SWD интерфейс
Микроконтроллеры поддерживаются выпуском STVP 3.2.8
Производственная линия
Микроконтроллер
STM32 STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,
STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,
STM32TS60,
STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8 STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x,
STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3,
STM8L101xx, STM8L15x, STM8L16x,
STM8TL52x4, STM8TL53x4
Функция, производительность
Функция программирования: может сжигать флэш-память, EEP rom, AFR и т. д.
Функция моделирования: Поддержка различных методов отладки, таких как полная скорость работы, одноступенчатая отладка, отладка точки останова и т. д., может просматривать статус IO, переменные данные и так далее.
Производительность моделирования: Использование интерфейса USB2.0 для отладки моделирования, одноступенчатая отладка, отладка точки останова, быстрый отклик!
Производительность программирования: плавание/интерфейс программирования JTAG/SWD скачать с интерфейсом USB2.0, скорость загрузки быстро!
Интерфейс подключения с целевая плата
Стандартный интерфейс плавания и интерфейс программирования JTAG/SWD стандартный интерфейс, указанный ST-LINK/V2.
Обновление прошивки
Прошивка обновляется. ST привнесет больше моделей STM8 и STM32 и добавит новые модели устройств в список поддержки устройств STVD. При использовании новых моделей, обновлении STVD и обновлении прошивки в будущем вы сможете поддерживать новую модель.
Метод обновления является автоматическим обновлением.
Сравнение ST-LINK/V2 и ST-LINK
Светодиодный статус Описание
Мигающий красный: процесс регистрации через USB после подключения к компьютеру ST-LINK/V2
Красный: ST-LINK/V2 подключен к компьютеру
Мигает зеленый/красный: обмен данными между целевая плата и компьютера
Зеленый: Связь завершена
Оранжевый (красный + зеленый): сообщение не удалось

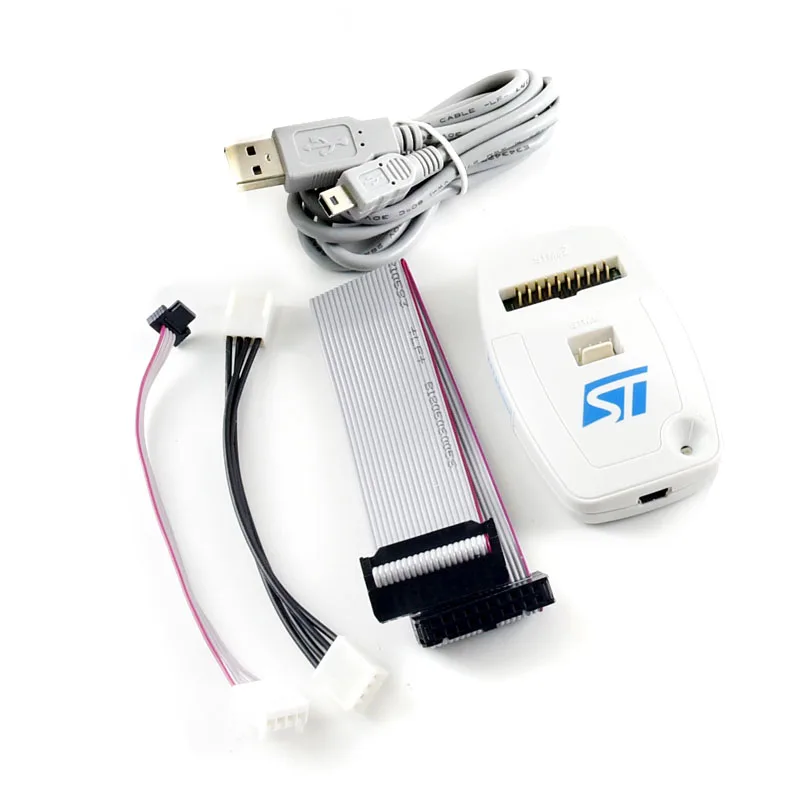

Список конфигурации
1, ST-LINK/V2 хост-1 шт.
2, usb-кабель типа A для открытого порта mini-B для открытого порта x 1
3, 20-контактный разъем JTAG/SWD плоский кабель х 1
4, 4-контактный кабель для плавания x 1
5, 4-контактный плавать свободные головка кабель х 1
Характеристики
- Предназначение
- MP3 плеер
- Номер модели
- new
- Упаковка
- Да
- Габаритные размеры
- new
- Бренд
- MEIBAI
