STM32 F407+ FPGA+ Ethernet Dual Core Core Board Development Board Motion Control

5 840 руб.

Описание

Информация об использовании макетной платы:

FPGA: CYCLONE IV EP4CE10E22C8

Чип конфигурации FPGA: EPCS4, 4 м

Дужка: STM32F407ZGT6

Ethernet: W5500 10/100 м

FALSH: W25Q128, емкость 128 м, SPI протокол хранения эксперимента можно сделать.

EERPOM: AT24C64, 64 м емкость, может сделать опыт хранения протокола I2C

Последовательный порт: MAX3232 STM32 и последовательный порт FPGA

Пользовательский эксперимент светодиодный: 4. STM32 и FPGA два каждого

Ключ для эксперимента пользователя: 4. STM32 и FPGA-по два

Системные часы: FPGA: плата с исходными часами. ARM: стандартные двойные часы.

Интерфейс отладки: FPGA JTAG и ARM JTAG являются стандартными интерфейсами для отладки

Пользователь I/O вычерчивается и четко маркируется на плате.

Источник питания: LT1085 и другой специальный источник питания чип, внешний вход DC5V интерфейс

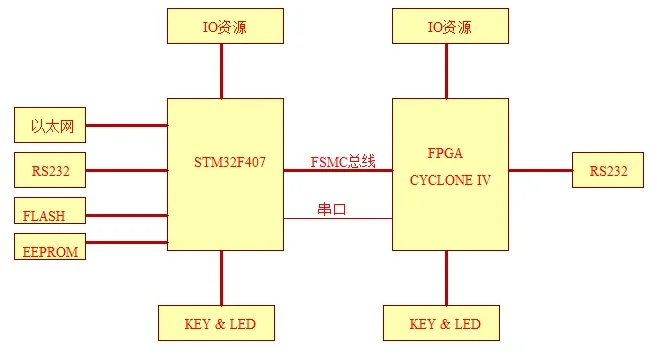

Шина FSMC используется для подключения STM32 и FPGA, которые могут осуществлять параллельную высокоскоростную передачу данных.

Есть последовательное соединение порта между STM32 и FPGA, который может осуществлять передачу данных последовательного протокола.

Размер: 100 мм * 100 мм



STM32F407 чип введение

Упаковка: LQFP-144

Серия STM32F405xx и STM32F407xx основаны на высокой производительности ARM с рабочей частотой до 168 МГц. архитектура? -M4 32-разрядный процессор RISC ядро. ядро Cortex-M4 поставляется с одноточным плавающим точечным арифметическим блоком (FPU), который поддерживает все ручные одноточные инструкции по обработке данных и типы данных. он также имеет набор инструкции DSP и блок защиты памяти (MPU) Для повышения безопасности приложений. В этом document ядро Cortex-M4 с FPU называется Cortex-M4F.

Серия STM32F405xx и STM32F407xx интегрируют высокоскоростную встроенную память (флэш-память до 1 м байт и SRAM до 192 K байт) и резервного копирования SRAM до 4 K байт, А также отличаются большим количеством Расширение I/O и периферийные устройства подключен к 2 APB, автобусах, 2 AHB автобусы и звуком 1 32 бит мульти-ahb автобус матрица.

Все модели оснащены 3 12-разрядный ADC, 2 DAC, 1 с низким энергопотреблением РТК, 12 Универсальный 16-бит таймеров (в том числе 2 ШИМ таймеры для управления двигателем) и 2 Универсальный 32-бит таймеры. настоящий генератор случайных чисел (RNG). они также поставляются со стандартными и передовыми интерфейсами связи.

Особенности

Ядра ARM 32 бит ядро с FPU? -Процессор M4, адаптивный ускоритель реального времени (арт ускоритель?, основная частота до 168 МГц, блок защиты памяти, может достичь до 210 DMIPS/1,25 DMIPS/MHz (Dhrystone 2,1) производительности, с DSP инструкцией.

Память

До 1 Мб флэш-памяти

До 192 + 4 Кбайт оперативной памяти S, включая 64-kbyte CCM (память с сердечником) ОЗУ данных

Гибкий статический контроллер памяти с поддержкой компактной вспышки, SRAM, PSRAM, NOR и NAND memories

Параллельный ЖК-интерфейс, режим 8080/6800

Часы, сброс и управление питанием

1,8 v до 3,6 v поставка приложений и I/Os

POR, PDR, PVD и Бор

4-to-26 МГц Кварцевый резонатор

Внутренний 16 МГц с заводской отделкой RC (1% точность)

Три кГц осциллятор для RTC с калибровкой

Внутренний 32 кГц RC с калибровкой

Режим сна, остановки и ожидания

VBATsupply для RTC, 20x32 бит резервных регистраторов + опционально 4 КБ резервного копирования SRAM

3 12-разрядный, 2,4 Мбит/с аналого-цифровые преобразователи: до 24 каналов, производительность до 7,2 Мбит/с в тройной кроссовер режим

Два 12-разрядный D/A постоянного тока в постоянный преобразователи

Универсальный DMA: 16-way DMA контроллер с FIFO и взрыв поддержка

До 17 таймеров: 12 16-бит таймеров и 2 32-бит таймеры с частотой до 168 МГц, 4 шт. вход захвата/выход сравнение/PWM, или счетчик импульсов с ортопедическим (инкрементным) входом энкодера

Режима отладки

Интерфейсы последовательного провода (SWD) и JTAG

Архитектура (M4 встроенный микроэлемент?

До 140 портов ввода/вывода с поддержкой прерывания

До 136 быстрых I/Os до 84 МГц

До 138 5 v-толерантный I/Os

До 15 интерфейсов связи

До 3 × интерфейсов 2c (SMBus/PMBus)

До 4 USARTs/2 UARTs (10,5 Мбит/с, интерфейс ISO 7816, LIN, IrDA, управление модемом)

До 3 SPIs (37,5 Мбит/с), 2 с muxed full-duplex I2S для достижения точности аудио класса через внутренний аудио PLL или внешние часы

2 × CAN интерфейсы (2.0B Active)

Интерфейс SDIO

Расширенные функции подключения

USB 2,0 полноскоростное устройство/хост/OTG контроллер с чипом PHY

USB 2,0 высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенным DMA, on-chip full-speed PHY и ULPI

10/100 Ethernet MAC с выделенным DMA: Поддержка оборудования IEEE 1588v2, MII/RMII

8 ~ 14 бит параллельный интерфейс камеры: скорость передачи данных до 54 МБ/с.

True генератор случайных чисел

CRC сотовый телефон

96-битное уникальный идентификационный

RTC: подсекундная точность, аппаратный календарь

STM32 F407+ FPGA+ Ethernet Dual Core Core Board Development Board Motion ControlSTM32 F407+ FPGA+ Ethernet Dual Core Core Board Development Board Motion ControlSTM32 F407+ FPGA+ Ethernet Dual Core Core Board Development Board Motion Control

Упаковочный лист:

1. Одна основная плата

2. Один DVD (модуль рутинной схемы, схема, руководство по обработке данных, технический документ, программное обеспечение разработки и т. Д.)

3. Один импульсный источник питания постоянного тока (5 В)

4. Одна Антистатическая упаковочная сумка.
