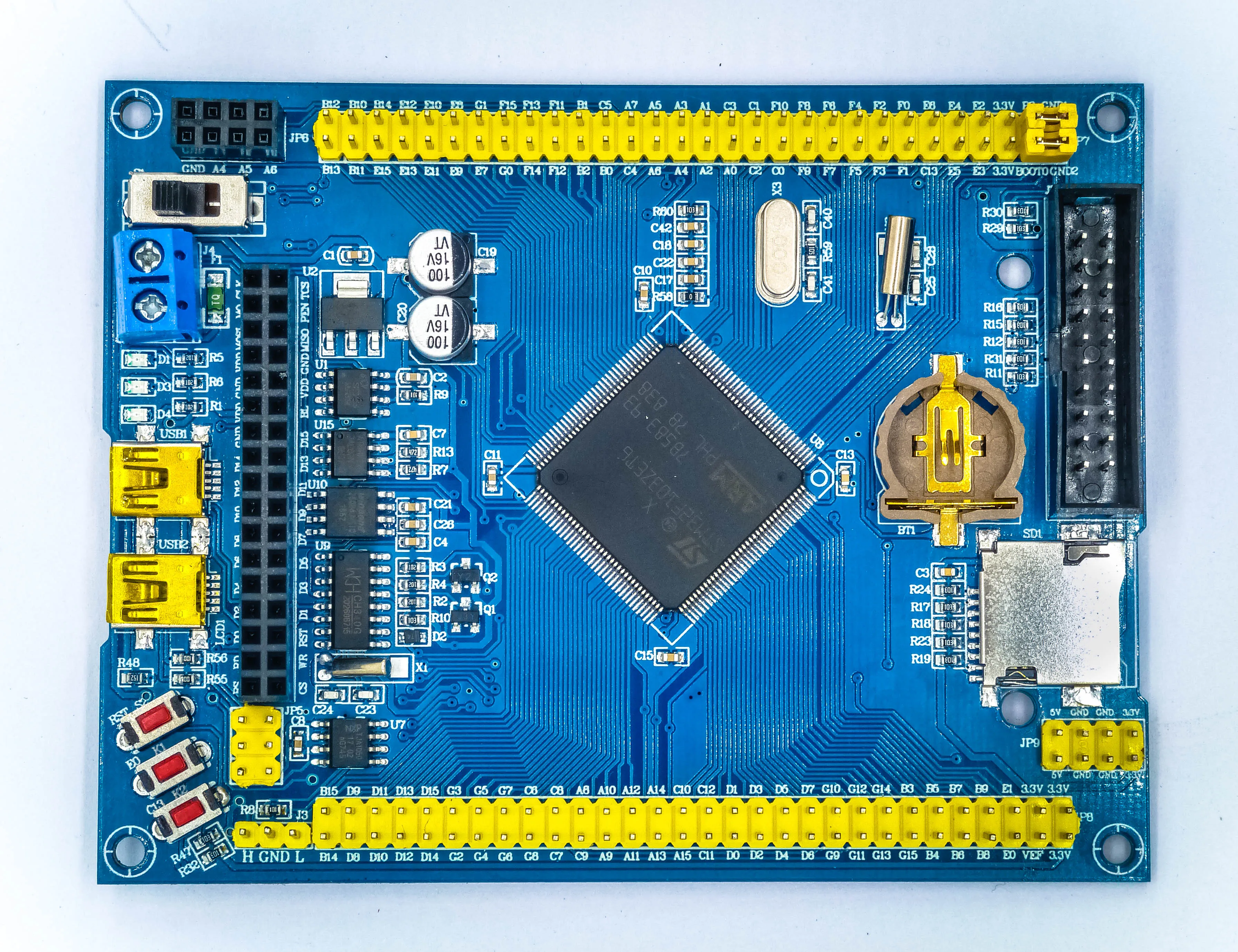

Купить STM32 макетная плата/минимальная системная плата STM32F103ZET6 MCU IoT сетевой порт can

Описание

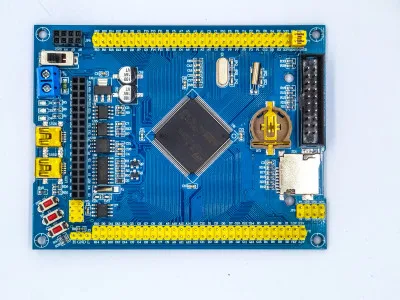

Модель 1: материнская плата STM32

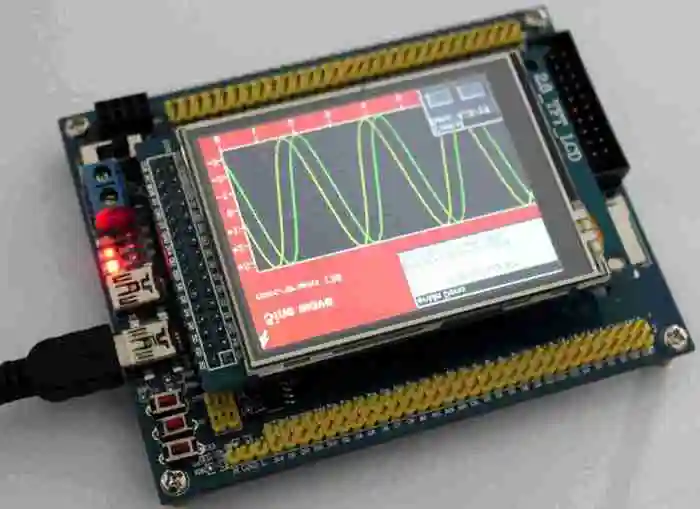

Модель 2: STM32 + цветной экран

Модель 3: STM32 + цветной экран + JLINKV9

Особое внимание: макетная плата не может питаться от более 5 В питания, что приводит к выгоранию!

Бортовой объем средств макетной платы является следующим:

ЦП: STM32F103ZET6, LQFP144, флэш: 512 K, SRAM: 64 K;

Внешняя вспышка SPI: W25Q32, 8 M байт;

1) индикатор питания;

2 индикатора состояния;

Один чип EEPROM, 24C02, емкостью 256 байт

1 светильник датчика;

1 интерфейс беспроводного модуля, может быть подключен к NRF24L01/RFID/CC01 модулю;

1 может интерфейс, с помощью чипа TJA1050;

1 интерфейс 485, с использованием чипа SP485;

1 стандартный 2,4/2,8/3,5/4,3/7 дюймов ЖК-дисплей интерфейс, поддержка сенсорного экрана;

Один USB Последовательный порт используется для загрузки программы и отладки кода (USMART debugging);

1 USB SLAVE интерфейс для USB связи;

1 Кнопка сброса;

2 независимых ключей;

1 слот для sd-карты;

1 RTC запасной держатель батареи;

1 стандартный интерфейс JTAG/SWD моделирования загрузки и отладки;

1 5 В до 3,3 В цепи;

Все 144 контактов чипа выводят, что удобно для внешних экспериментов с расширением;

1 выключатель питания, используемый для переключения мощности USB;

Вся продукция нашей компании производится встроенной производственной линией SMT нашей компании. Слабый отвод, вызванный ручной обработкой, отклоняется.

Макетная плата маленькая и изысканная, интерфейс богатый, компоновка компактная и разумная, а дизайн гибкий. многие из ресурсов на плате могут быть гибко настроены для удовлетворения использования в различных условиях. мы производим все порты ввода-вывода, за исключением порта ввода-вывода, занимаемого кристаллическим осциллятором. Это удобно для всех, чтобы расширить и использовать. Кроме того, встроенная функция загрузки в один клик может избежать проблем с установкой B0 и B1 часто. Разработка STM32 может быть осуществлена через USB-кабель. Индивидуальный дизайн, каждый интерфейс имеет шелкографическую маркировку, используйте получить с первого взгляда;
