Описание
A: stm32-v5 материнская плата
B: stm32-v5 материнская плата + 3,5-дюйм резистивный сенсорный экран
C: stm32-v5 материнская плата + 4,3-дюйм резистивный сенсорный экран
D: stm32-v5 материнская плата + 4,3 дюймов емкостный сенсорный экран
E: stm32-v5 материнская плата + 5,0-дюйм резистивный сенсорный экран
F: stm32-v5 материнская плата + 5,0 дюймов емкостный сенсорный экран
G: stm32-v5 материнская плата + 7,0 дюймов резистор экран
H: stm32-v5 материнская плата + 7,0 дюймов емкостный сенсорный экран
Макетная плата с экраном дисплея с акриловой защитной платой, одиночная материнская плата не соответствует акриловой плате.
Каждая конфигурация не имеет эмулятора. Покупать один настоятельно рекомендуется без эмуляторов. St-link, j-link может быть.

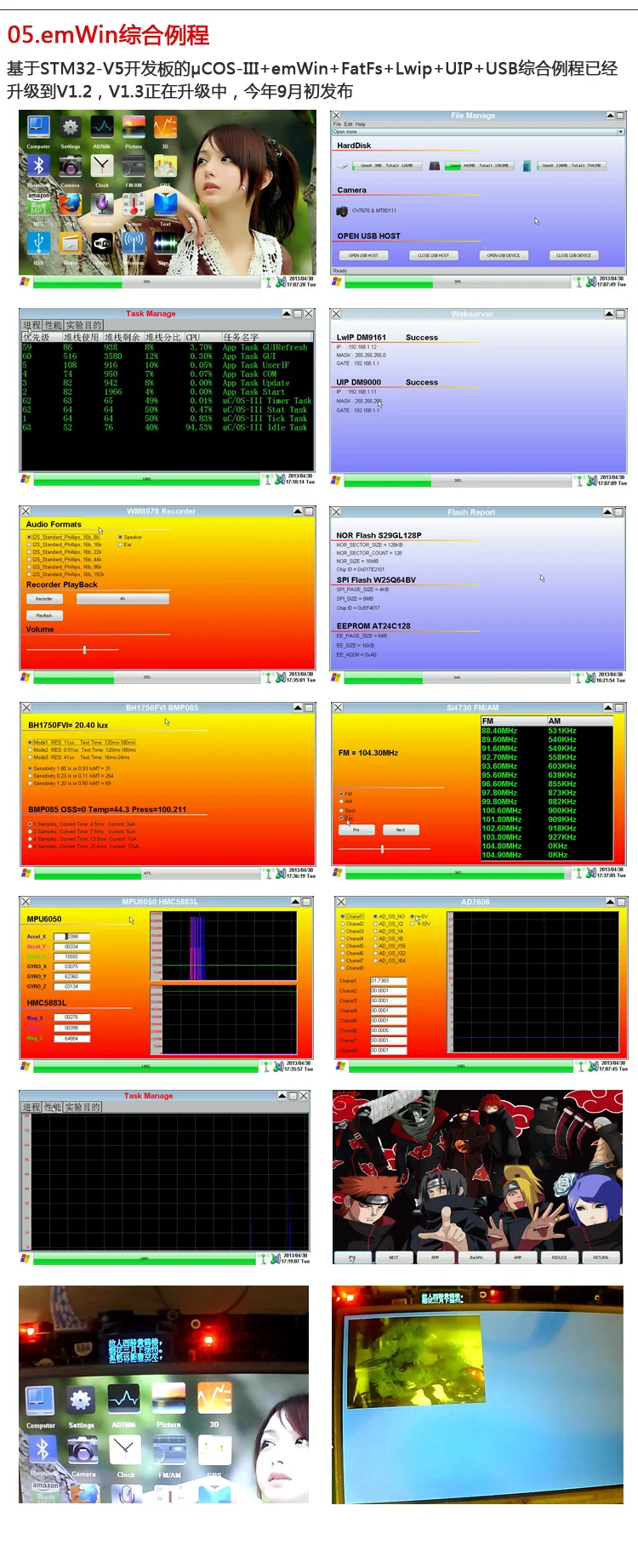

Первая полная демонстрация дизайна:
Ucos-iii + STemWin + FatFS + ARM_DSP_Lib на основе генерации демонстрации осциллографа (26 минут), поддержка 1080 p и ультра Четкий просмотр.
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 3886
Вторая полная демонстрация дизайна:
Необычные поворота, круглые инфракрасные сетевые камеры TCP хост компьютерное программное обеспечение, скорость 2 МБ/с., великолепный интерфейс эффект.
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 87016
Чистый цветная (RGB) Формат данных, скорость загрузки 2 МБ/с. это означает, что мы представляем динамический GIF.
Третий всесторонний дизайн демоверсии:

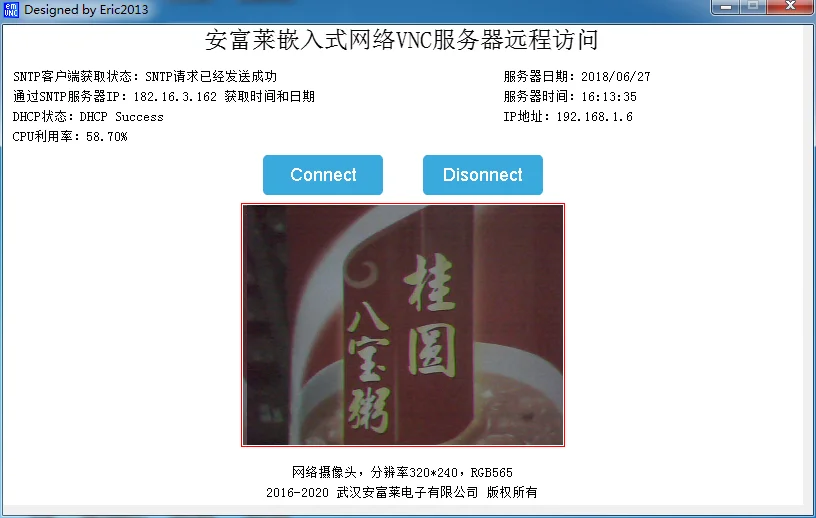

VNC Удаленная настольная версия причудливой веб-камеры, стабильная работа в течение 2 лет без сбоев, доступна как на мобильных, так и на компьютерных терминалах.
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 87362
На доступ к мобильному телефону с эффектом выглядит следующим образом, относительно занимает пропускная способность, требуется 1 МБ/с..
Аппаратные ресурсы:
Процессор модель STM32F407IGT6/lqfp-176 1 байт флэш-память, 192 Кбайт, Оперативная память
25 МГц кристаллический Вибратор-это главные часы MCU, а 32,768 кГц кристаллический вибратор используется для RTC ЦП
2 м байт SRAM (высокоскоростной SRAM), 16 м байт NOR Flash, 128 м байт NAND Flash
8 M байт последовательной вспышки, 16 K байт последовательной EEPROM
1 MicroSD держатель для карт
2 CAN2.0 интерфейсы (SN65HVD230)
1 последовательный порт RS232 (SP3232)
1 RS485 интерфейс (SP3485)
1 Интерфейс USB2.0 с полной скоростью (внутренняя интеграция ЦП)
1 Интерфейс USB2.0 с полной скоростью хоста (внутренняя интеграция ЦП)
2 100 M/10 M Ethernet интерфейсы (DM9000AE висят на FSMC шинах + DM9161 PHY с помощью cpu внутреннего MAC) [двойная сетевая карта]
Интегрированный полностью дуплексный аудио чип для codec (WM8978)
Встроенный радиомодуль AM/FM (Si4704)-(превосходит универсальный чип TEA5767 FM)
Встроенный трехосевой гироскоп (MPU-6050)
Встроенный светильник с датчиком интенсивности (BH1750FVI)
Встроенный датчик интенсивности давления (BMP180)
Встроенный 1 микрофон, 1 динамик, 1 стерео разъем для наушников, 1 вход для микрофона, 1 линейный вход
Один инфракрасный удаленный приемник, один инфракрасный Удаленный передатчик
1 5-пути Кулисный, 1 Кнопка сброса 3 программное обеспечение одноразовые кнопки
4 светодиодный s, 1 блок питания светодиодный
1 CR1220 держатель батареи
1 PS/2 гнездо, внешняя PS/2 клавиатура или мышь
Интерфейс отладки SWD (с платой адаптера SWD)
2 режима питания: usb-кабель, внешний источник питания 7-32 В
1 выключатель питания, нет необходимости отключать кабель при подключении и отключении питания
SDIO wifi модуль расширения интерфейса (без внешнего модуля)
HMC5883L трехосевой интерфейс расширения магнитометра (без внешнего модуля)
ESP8266 последовательный порт wifi модуль интерфейс расширения (без внешнего модуля)
NRF24L01 2,4g модуль беспроводной связи интерфейс расширения (без внешнего модуля)
NRF905 433 M модуль беспроводной связи интерфейс расширения (без внешнего модуля)
Интерфейс расширения модуля камеры (без внешнего модуля)
ADC-DAC модуль осциллографа (без внешнего модуля)
AD7606 Восьмиканальный ADC модуль расширения интерфейса (без внешнего модуля)
Интерфейс расширения модуля gps (без внешнего модуля)
GPRS модуль беспроводной связи интерфейс расширения (без внешнего модуля)
DS18B20 интерфейс расширения датчика температуры (без внешнего модуля)
DTH11 интерфейс расширения датчика температуры и влажности (без внешнего модуля)
Размер основной платы: 192 мм × 140 мм
Толщина печатной платы: 1,6 мм, двойная доска
Отгрузочная ведомость:
1. Stm32-v5 объединительная панель
2. Модуль динамика (включая усилитель мощности AW8733) был вставлен в материнскую плату
3. Адаптер питания 12 В 1 А
4. Одна плата адаптера SWD (JTAG к интерфейсу отладки SWD) [без симулятора]
5. Micro USB кабель для передачи данных
6, кабель
7. USB кабель последовательного порта (HL-340)
Примечание: доставка макетной платы без CD, полная информация, пожалуйста, загрузите
\
\
\
