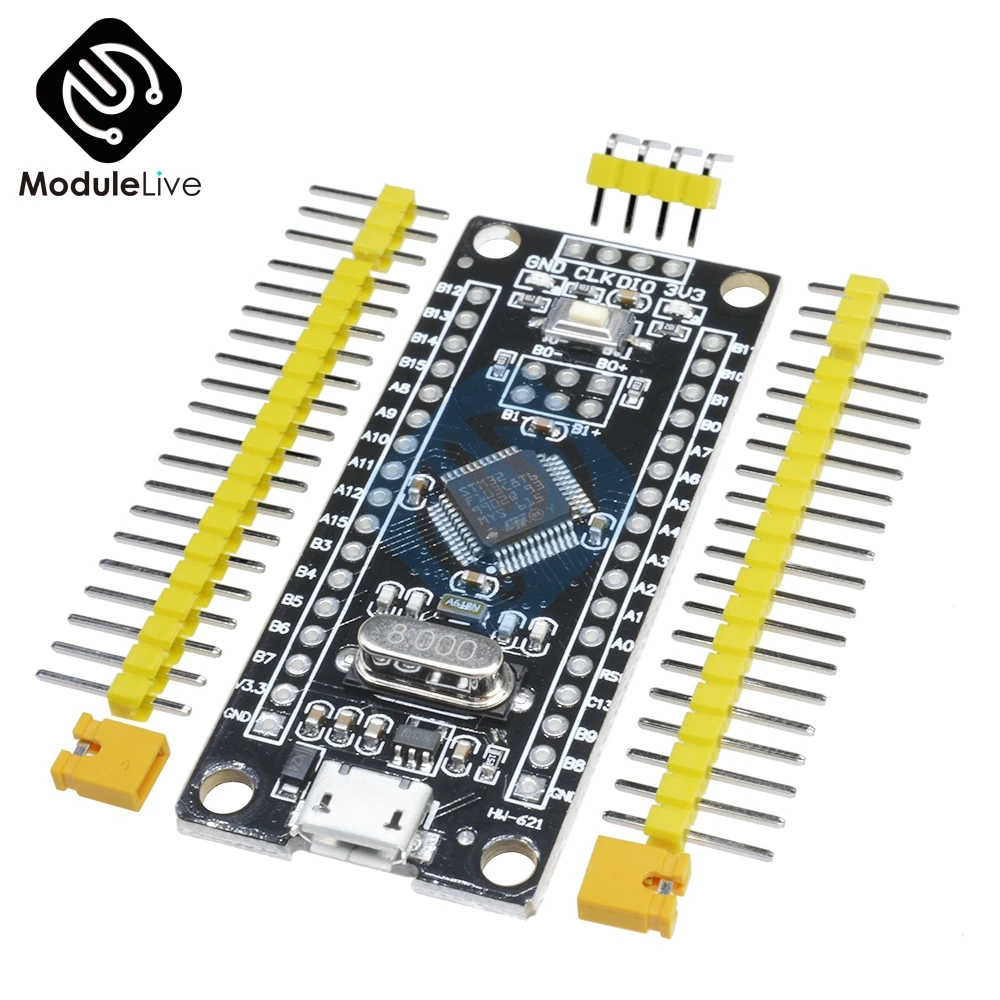

STM32F103C8T6 ARM STM32 минимальная система развитие обучение Модуль платы для Arduino Micro USB контроллер

Ядро: ARM 32 бит Cortex™-M3 Процессор

-Рабочая частота до 72 МГц

-Размножение одного цикла и деление оборудования

Память

-От 64 K или 128 K байт флэш-памяти программы

-До 20 K байт SRAM

Часы, сброс и управление питанием

-2,0 ~ 3,6 V источник питания и I/O контакты

-Сброс включения/выключения питания (POR/PDR), программируемый монитор напряжения (PVD)

-4 ~ 16 МГц кварцевый генератор

-Встроенный заводской Регулируемый 8 МГц RC осциллятор

-Встроенный калиброванный 40 кГц RC осциллятор

-PLL, который генерирует часы ЦП

-32 кГц RTC осциллятор с функцией калибровки

Низкое энергопотребление

-Режим сна, остановки и ожидания

-V летучая мышь позволяет RTC и резервные регистраторы

2 12-разрядный аналого-цифровые преобразователи, 1us преобразования времени (до 16 лет)

-Диапазон преобразования: от 0 до 3,6 В

-Функция Двойного отбора и удержания

-Датчик Температуры

DMA:

-7-канал DMA контроллер

-Поддерживаемые периферийные устройства: таймеры, ADC, SPI, I 2 C и USART

До 80 быстрых портов ввода/вывода

-26/37/51/80 Порты ввода/вывода, все порты ввода/вывода могут быть отображены до 16 внешних прерывания; почти все порты могут переносить сигналы 5 В

Режима отладки

-Последовательный Однолинейный отладочный интерфейс (SWD) и интерфейс JTAG

До 7 таймеров

-3 16-бит таймеры, каждый до 4 каналов для ввода захвата/выход сравнить/ШИМ или счетчик импульсов и инкрементный датчик положения входных сигналов

-1 16-битная ШИМ контроллер с мертвых-зональный контроль и экстренного торможения для управления двигателем

-2 сторожевые таймеры (Автономный и оконный тип)

-Системы времени таймера: 24-битный self-уменьшение счетчик

До 9 интерфейсов связи

-До 2 интерфейсов I 2 C (поддержка SMBus/PMBus)

-До 2 интерфейсов USART (интерфейс ISO7816, интерфейс LIN, IrDA и управление модемом) до 2 SPI интерфейсов (18 Мбит/с)

-CAN Интерфейс (2.0B активный)

-Полный интерфейс USB 2,0

CRC расчетный блок, 96 бит чип уникальный код

1 * STM32F103C8T6 контроллер Micro USB STM32 макетная плата
