STM32F407 макетная плата(усовершенствованная)/Ethernet/CAN/485/RFID

1. Главный чип управления: STM32F407ZET6 (ОЗУ: 192кб; флэш-память: 512кб, основная частота: 168 МГц).

2. Внешний расширитель: 24C02

3. Внешняя expansionFLASH: SST25F016B (2 Мб).

4 、 2roadCAN 。

5 、 1roadRS232。

6 、 2roadRS485。

7. 1 порт Ethernet _DP83848(10/100mсамоадаптация, ленточный трансформатор)

8. USB основной/рабочий интерфейс.

9. 4personalledlamp и 4number брелоков пользователя.

10. 2. 4 GWireless модуль (NRF24L01) интерфейс, оптимальное расстояние передачи в открытом space240rice.

11 、CameraOV2640Interface(Используется для видео наблюдения)。

12. RC522/RFRF интерфейс карты (может сделать все видыICКард-ридер)。

13. Интерфейс Mini SDCard

14 、 standard20needleJTAGInterface 。
15. AllIOAll выход

Режим питания макетной платы: 5 V адаптер питания или useUSBLine.

Аппаратные средства Интерфейс Описание:

Объемного звука эскиза:

Два. Рутинная плата разработки (предоставляет схему)

(Руководство пользователя:Http://pan.baidu.com/s/1c1XfoA0)

Голой машины версия обычные

1. LEDPipeline лампа эксперимент (голый пейджер)

2. Светодиодный _ брелок (версия голой машины)

3. Режим i2cкоммуникация (версия голой машины)

4. Exitrutine (версия голой машины)

5. Rs232коммуникационный режим (версия голой машины)

6. Rs232коммуникация _ DMAReceive рутинная (версия голой машины)

7. RS485 _ 1 Коммуникационный режим (версия голой машины)

8. RS485 _ 2 Режим связи (версия голой машины)

9 、 RS485 _ 1 связь_ DMAreceiveОбычная (версия голой машины)

10 、 RS485 _ 2 коммуникации_ DMAreceiveОбычная (версия голой машины)

11. Канал связи can1( версия голой машины)

12. Канал связи can2( версия голой машины)

13. Can1andcan2коммуникационный режим (версия голой машины)

14. Systiccroutine (версия голой машины)

15. Ds18b20температурный режим приобретения (версия голой машины)

16. Эксперимент SPICommunication-чтение и запись st25f016b (голый пейджер)

17 、Timer2routine(Только пейджер)

18 、Timer3routine(Только пейджер)

19 、16 passagewayADCCollection обычные(Только пейджер)

20 、 двухканальныйDACroutine(Только пейджер)

21 、CRCroutine(Только пейджер)

22 、 ГСЧГенератор случайных чисел обычные(Только пейджер)

23 、Независимый сторожевой обычные(Только пейджер)

24. RTCClock эксперимент (голый пейджер)

25. Sdcardfatfsфайловые эксперименты (голый пейджер)

26. Эксперименты по хранению USBData-PCMachine passUSBRead и writeSDcard (голый пейджер)

27. Эксперименты по чтению и написанию UDisk (голый пейджер)

28. Эксперименты по обновлению программы adoptSDCard(Только пейджер)

29 、Программы обновления adoptUDisk (голый пейджер)

30. Httpвеб-сервер (версия голой машины)

31. Режим приема и получения данных tcpсервер (версия голой машины)

32. TCPClient получение и отправка данных рутинной (версия голой машины)

33. Режим приема и получения данных udpсервер (версия голой машины)

34. UDPClient прием и Отправка данных рутинной (версия голой машины)

35. Tcpandrs232прозрачный режим передачи данных (версия голой машины)

36 、Tcpandrs485прозрачный режим передачи данных (версия голой машины)

37 、Udpandrs232прозрачный режим передачи данных (версия голой машины)

38 、UDPAndrs485прозрачный режим передачи данных (версия голой машины)

39. dynamicIP (DHCP)Обычная (версия голой машины)

40. Sntpagrement-сервис времени сети/эксперимент синхронизации времени (голый пейджер)

41. На основе onrs232cameraov2640 экспериментов по приобретению изображений(Голой пейджер)

42 、Be based ontcpсервер-mode cameraov2640опыт видеонаблюдения
(Голой пейджер)

43, HTTPWeb фото эксперимент(Голой пейджер)

44, 2. 4 GWireless modulenrf24l01коммуникационный эксперимент (голый пейджер)

45、На основе onRS232OfRFID_RC522Read и writeICCard эксперимент (голый пейджер)

46、На основе onTFTPProtocol Ethernet сетевое удаленное обновление(Только пейджер)

UCOSVersion обычные

1. LEDPipeline лампа эксперимент (UCOSedition)

2. Светодиодный _ брелок (UCOSedition)

3. Rs232связь _ DMAReceive рутинная (UCOSEdition)

4 、 RS485communication_ DMAreceiveОбычные ( UCOSEdition)

5 、RS232 _ RS485communication_ DMAreceiveОбычные ( UCOSEdition)

6. CAN1 _ can2коммуникационный режим (UCOSEdition)

7 、RS232 _ RS485_CAN1_CAN2communicationОбычные ( UCOSEdition)

8. Режим httpвеб-сервера (UCOSEdition)

9. Режим приема и получения данных tcpсервер (UCOSEdition)

10. Режим TCPClient приема и отправки данных (UCOSEdition)

11. Режим приема и получения данных udpсервер (UCOSEdition)

12. UDPClient прием и Отправка данныхUCOSEdition)

Мудрость Встроенный аппаратный протокол stackw5500Module обычные:

1. Быть на основе onW5500Hardware protocol stacktcpсерверный прием и получение данных.

2. Будьте основаны на onW5500Hardware protocol stackTCPCustomer сервис приема и отправки данных.

3. Be based onW5500Hardware protocol stackUDPСерверПолучение и получение данных

4. Будьте основаны на onW5500Hardware protocol stackUDPCustomer сервис приема и отправки данных.

Частичная Обычная скриншоты-версия голой машины:

UcosVersion обычные:

Три 、Http-сервера routinesscreenshot

1 、 основной интерфейс

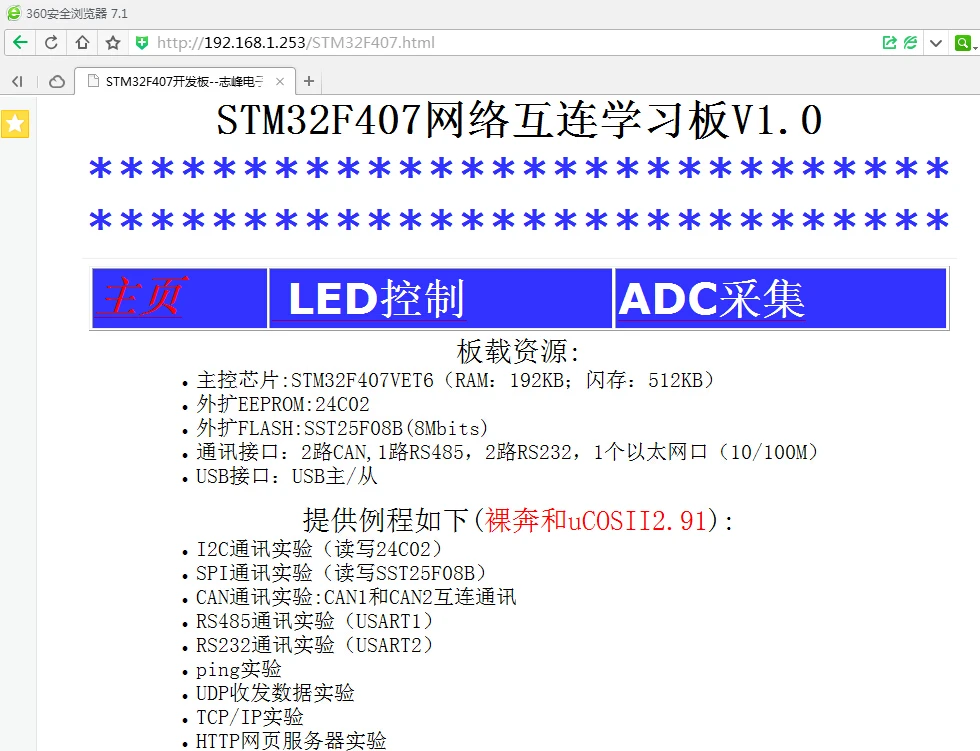

Статическое состояние использовано в этом эксперименте. IPmode, IPby192.168.1.253.СеткаПодключитесь к компьютеру, включите электричество. Откройте браузер, введите адрес barhttp:/192.168.1.253/, введите, браузер отображается следующим образом:

2, LEDControl интерфейс

Нажмите на Главный интерфейс «LEDcontrol», браузер отображает следующим образом:

В этот момент вы можете управлять макетной платой через четыре кнопки above.4personalledthe огни выключаются.

3 、 ADCAcquisition интерфейс

Нажмите на домашнюю страницу «adcколлекция», браузер отображает следующим образом:

Эта страница, каждая другая 1 секунда обновляется.

Четыре 、TCPandRS232Transparent передачи данных Routinescreenshot

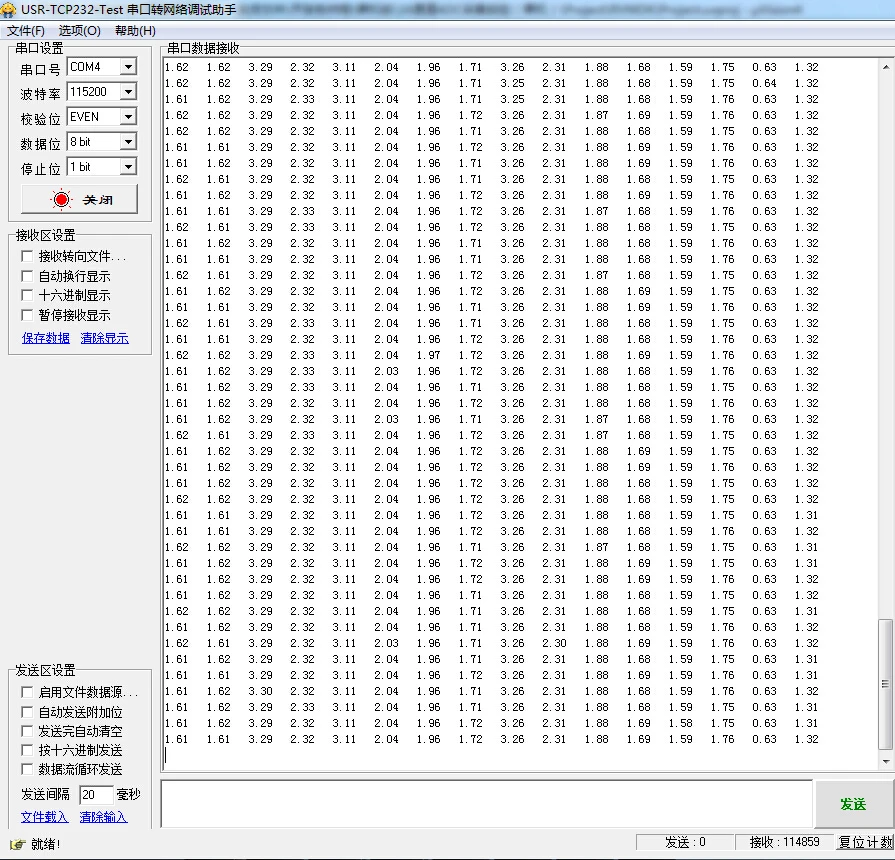

Как показано на рисунке выше, rs232aud скорость is115200bps, interval10mscirbic передача, каждый frame100byte, скорость отправки равна 1 миллиону байт/сек, почти самая высокая скорость на этой скорости baud, И это isrs232andtcpдвунаправленная передача, не lose1byte!

Пять 、На основе onrs232cameraov2640изображения эксперименты по приобретениюДемонстрация

Шесть, HTTPWeb фото экспериментДемонстрация

Seven, Be based ontcpсервер-mode cameraov2640эксперимент для видеонаблюденияДемонстрация

(1) Функция видеосъемки

Загрузите эту рутину на макетную плату, откройте интеллектуальное программное обеспечение setTCPVideo, после установки параметров нажмите кнопку «коллекция», результаты являются следующими. ((Видео демонстрационный адрес для этой рутины: http://v.youku.com/v_show/id_XNzE3NjY0NDM2.html):

(2) Функция Фото

Выше изображение, нажмите «фотография»,Он может сохранить текущий снятый фоторамка на компьютер., сохраненный путь-путь к приобретению программного обеспечения., имя изображения-это текущее время получения кадра, как:

Восемь、16 passagewayadcacquipment эксперимент (голый пейджер

Девять 、 отгрузочная ведомость

1. Макетная плата 1 блок.

2. Макетная плата для подключения к облачному диску данных (если вам нужен cd-rom, пожалуйста, укажите его при фотографировании., незаметный по умолчанию неосвещенный диск, подключение только к облачному диску).

10. Наш продавец осуществляет соответствующие проекты развития, добро пожаловать, чтобы обсудить сотрудничество!

Наши торжественные обязательства: семидневное возвращение, гарантия на один год, качество продукции в течение периода возврата, мы должны заплатить за круглые поездки почтовые расходы, один год гарантийного срока, почтовые расходы оплачиваются двумя сторонами отдельно.

Функции расширяются, если есть рутинное обновление, мы будем держать вас в курсе!

Ваша поддержка-наша движущая сила!

Малыша от жары:

'
