STM32F407ZGT6 макетная плата микроконтроллер IoT сетевой порт двойной CAN Bluetooth wifi Серийный порт 485

STM32F407ZGT6 макетная плата

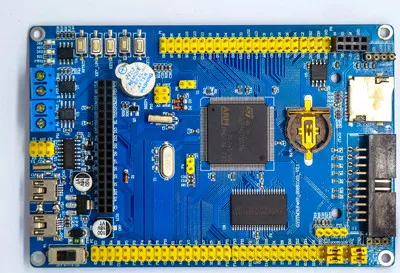

Плата использует чип STM32F407ZGT6 в качестве основного контроллера, супер ядро M4, расширение с 1 интерфейсом RS232, 1 интерфейсом RS485, 1 интерфейсом CAN, интерфейсом SD карты, функция загрузки USB с одной клавишей на плате, 64 M FLASH, TFT интерфейс. Он очень подходит для хоста, разработки приложений IoT, разработки шлюзового сервера, материнской платы сервера развития автобусной связи и т. Д.

Введение аппаратных средств:

. Встроенный процессор STM32F407ZGT6, поддержка частоты 168 M, 1 M FLASH 0 wait, внутренний SRAM 192 K, номер IO 192,24 каналов ADC, 3 SPI интерфейса (поддерживает скорость 37,5 Мбит/с), 2 iec, 6 последовательных портов, 2 порта USB могут использоваться как главный и рабочий, 2 can, 1 SD IO интерфейс, Один DCMI, с календарем RTC, FSMC поддерживает 33 м на самом быстром, 2 полнодуплексных ies (до 192 K), генератор случайного типа, поддерживает инструкции DSP, 12 16-бит таймеры, 2 32-бит таймеры, все 10 M/100 M Ethernet интерфейсов, мощность составляет всего 238UA/МГц; какое Процессор B, См. 407 мощных источников 103 нельзя побить!

. Встроенный usb-чип прямой загрузки CH340G, поддержка высокоскоростной загрузки в один клик и поддержка USB для последовательной связи;

. Один бортовой чип 485 MAX3485, который используется для 485 эксперимента связи;

. Один может интерфейс связи чип TJ1050 на плате для может Коммуникационный эксперимент;

. На одном чипе EERPOM AT24C02 используется для экспериментов с внешним накопителем;

. Встроенный флэш-чип W25Q64 используется для экспериментов с внешним накопителем;

. Один модуль sd-карты на плате для эксперимента чтения SD;

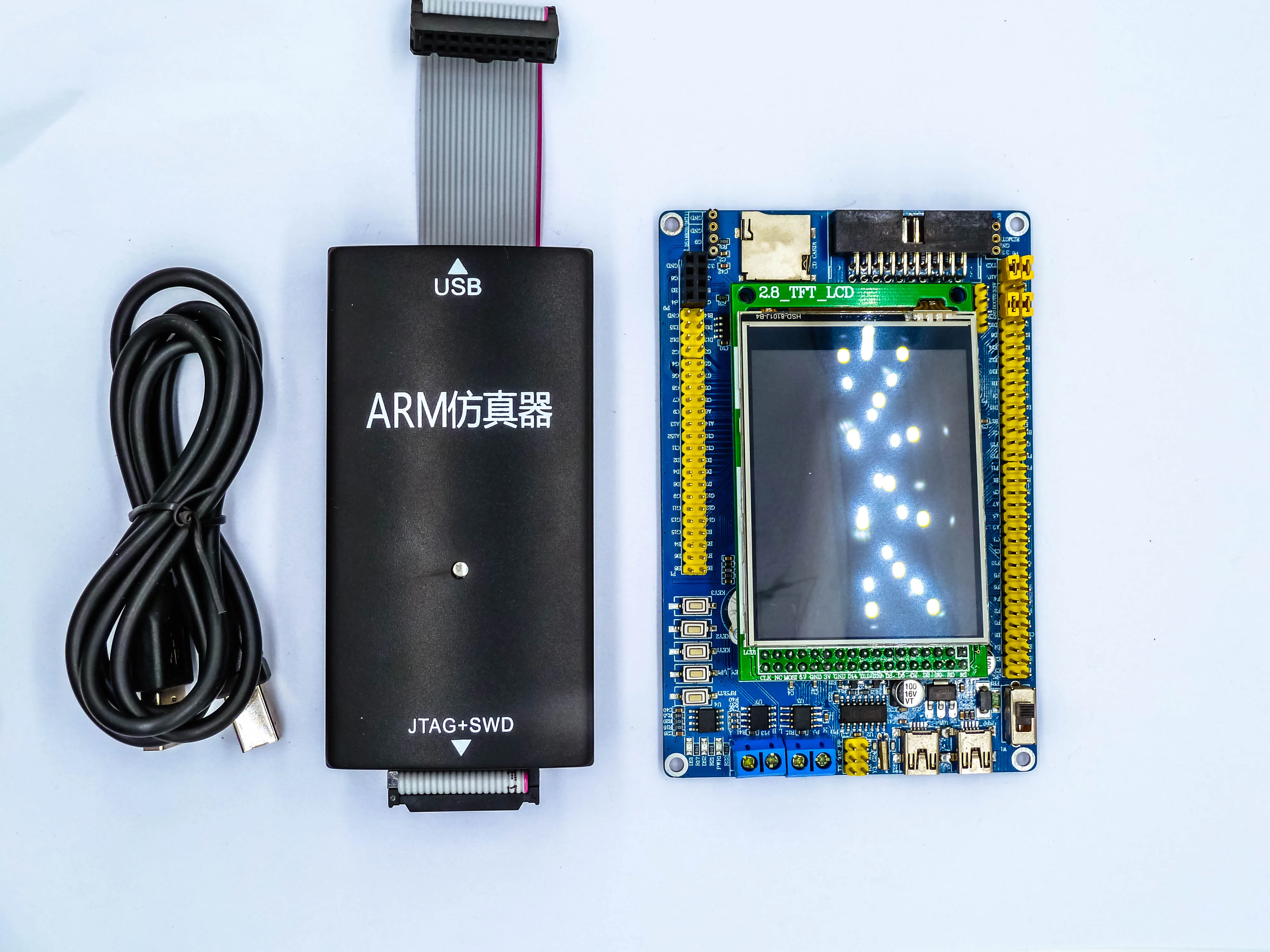

. Один 2,8-дюймовый TFT интерфейс на борту для тонкопленочных транзисторах на тонкоплёночных транзисторах эксперимент;

. Схема зуммера на плате, используется для эксперимента зуммера;

. Внешнее расширение имеет внешний чип SRAM IS62WV51216 для ускорения процедур обработки, что эквивалентно росту памяти вашего компьютера;

. Все порты 192 IO на плате ориентированы внешне на контакты, что удобно для различных экспериментов;

. Внешняя направляющая имеет 4 отдельные кнопки и кнопку сброса;

. 20-контактный JTAG интерфейс представлен на доске и снаружи для облегчения использования JTAG из ткани, имитирующий и отладки процедур;

. RTC clock battery on board, удобный для выключения часов;

. Плата имеет 2 интерфейса DS18B20 для удобного температурного эксперимента;

Есть светодиодный светильник питания на плате, 2 независимых IO управления Светодиодный светильник s, удобный для Светодиодный эксперимента с индикацией;

. Плата имеет интерфейс беспроводного модуля NRF24L01, две платы могут сделать эксперимент беспроводного модуля связи одновременно;
