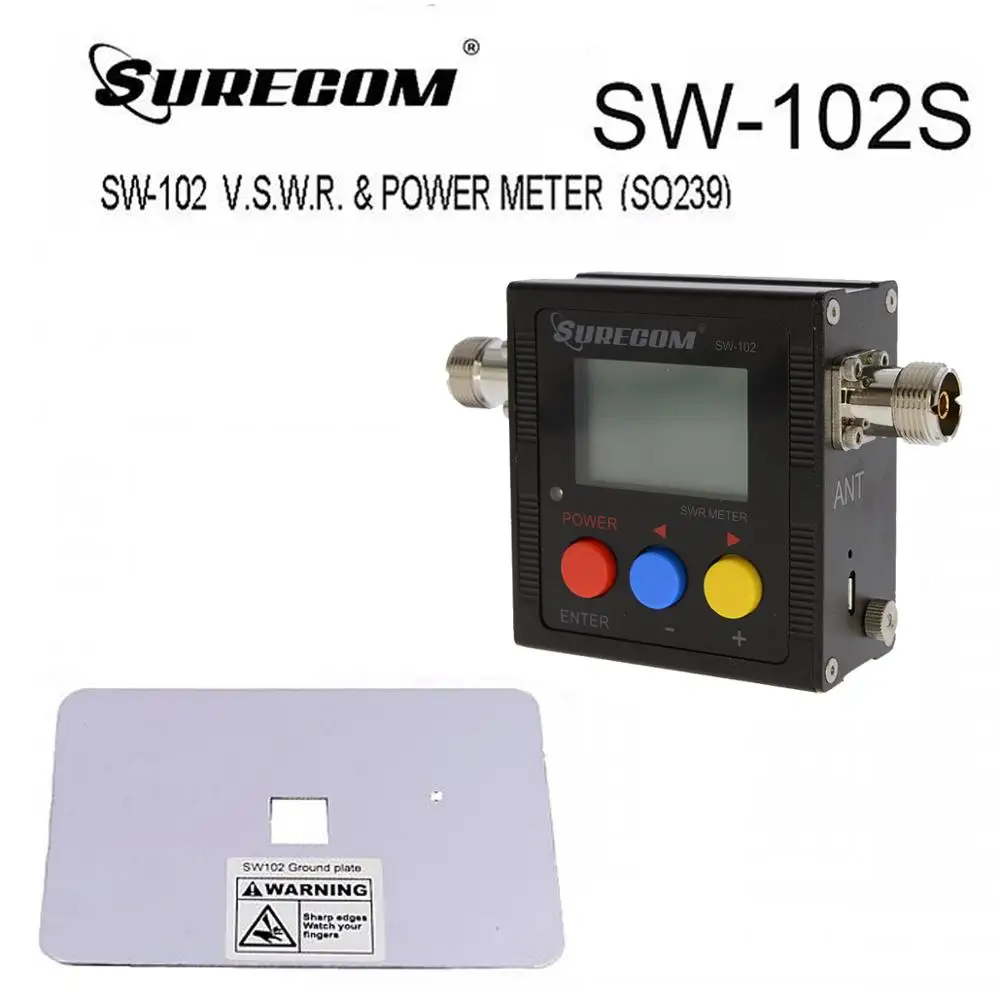

Купить SURECOM SW-102S УФ цифровой УКВ/УВЧ мощность с заземлением(124744

Описание

SW102S + GND

Surecom SW102 заземляющая пластина

Наземная плоскость-это плоская поверхность из черного металла (алюминия и т. Д. Заземляющая пластина будет лучше для тестирования КСВ.

Посылка включает в себя:
1 х 1 мм пластина заземления

SURECOM УФЦифровой УКВ/УВЧ мощность С SW-102S Surecom

V.S.W.R. метр Введение

КСВН. Прямая цифровая индикация, без калибровки.
Максимальная измеряемая мощность до 120 Вт.
Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ей быть постоянно подключенным.
Встроенный счетчик частоты.
Все функции дисплея (частота, мощность, КСВ, FW, RW, уровень заряда батареи)
Особенности & Параметры
Частотный диапазон: 125-525 МГц
Измеримый Диапазон мощности: 0,5-120 Вт (+-0.5%)
Счетчик входной частоты чтения (должен быть <0,5 Вт)
Максимальная мощность: 120 Вт
Сопротивление: 50Ω
Размер: Ш 76 X в 77 X г 35 мм.
Вес: <220 грамм
Батарея: 3,7 в литий-ионная аккумуляторная батарея

* Не для цифровой радиостанции DMR.

Интерфейс: SO239

Макс. Мощность в	120 Вт (измеряемая мощность, радио должно быть аналоговым)
КСВ	1,00 ~ 19,9
Частота рейнджер	Крышка: 125 МГц ~ 525 МГц
Пропуск частиц	<0,15 дБ (VHF), <0,25 дБ (UHF)
Температура	0℃ ~ 60 ℃
Счетчик частоты	Да (вход TX должен быть не менее 0,5 Вт +-0.5%)
Батарея Дисплей	Да
Батарея со встроенным	3,7 V литий-ионный аккумулятор Батарея
Авто Мощность Off	Для детей 1-9 минут
Размер	666837 (мм)
Зарядное устройство в	5 В (micro usb)
Подсветка	Автоматическое выключение
Интерфейс (вход и выход)	SO239
Вес	220 г (включая батарею)

Включение/выключение питания:

Нажмите 2 секунды [Красная кнопка] для включения или выключения питания

Меню экрана (Примечание: версия до V3.8)

Нет.	Режим	Adj	Установка по умолчанию	Содержание
1	Регулировка вперед	От-99 до + 99	Точной настройки уровня %
2	Регулировка заднего хода	От-99 до + 99	Точной настройки уровня %
3	Регулировка времени основания	От-99 до + 99	Счетчик частоты, время OSC
4	ЖК-дисплей DIM (светильник)	0-9	1	"0" всегда включен, от 1 мин до 9 мин
5	Отключения питания	0-9	3	"0" всегда включен, от 1 мин до 9 мин
* Поставщик, продукт добавит функциональность без необходимости уведомлять

Набор & Save: Нажмите Меню [Синяя кнопка] Нажмите F1 [Красная кнопка) (Выберите 1-5 Funtion) Нажмите [Синяя кнопка] (-), [желтая кнопка] (+) Нажмите [красную кнопку] в течение 2 секунд Нажмите [синюю кнопку] для сохранения и выхода Как проверить s.w. R вашей антенны:
Подключение к «TX» на радиовыходе и антенна к «ANT». Правильный адаптер/кабель требуется, если устройство имеет другой тип разъемов. Измерение v.s.w. R: (см. Рис. 1) SW-102 TX подключение радио RF out Радио TX, SW-102 с дисплеем s.w. R. Измеряет данные.
Не влияет на тест в следующих случаях, есть предметы рядом, размещенные горизонтально. Как проверить выходную мощность вашего трансивера:
Подключение к "TX" на радиовыходе и фиктивная нагрузка на "ANT". Правильный адаптер/кабель требуется, если устройство имеет другой тип разъемов. Мощность измерения: (см. Рис. 2) SW-102 TX подключение радио RF out SW-102 муравьиная нагрузка 50 Ом Нажмите радио TX, SW-102 дисплей-это данные измерения мощности.
(Проверка мощности радио стандарта VHF 145 мГц/UHF 430 МГц)
(SW-102 не для DMR системы)
Посылка содержание 1x SURECOM SW-102-UV мощность и КСВ метр (SO239-разъем) 1x блок питания 100-240 В 1x Зарядное устройство кабель 1x Английское руководство пользователя

Характеристики

Бренд: 409SHOP

Дисплей: Да

Номер модели: SW102-S

Максимальная дальность: 1.5 км-3 км

Тип рации: Ретранслятор

Ёмкость аккумулятора (мАч): 3.7V

Выходная мощность (Вт): 3 Вт-5 Вт

Класс защиты от воды и пыли: Нет

Размеры: 66*68*37 (mm)
