Один 、 введение модуля

1,1、 Профиль продукта

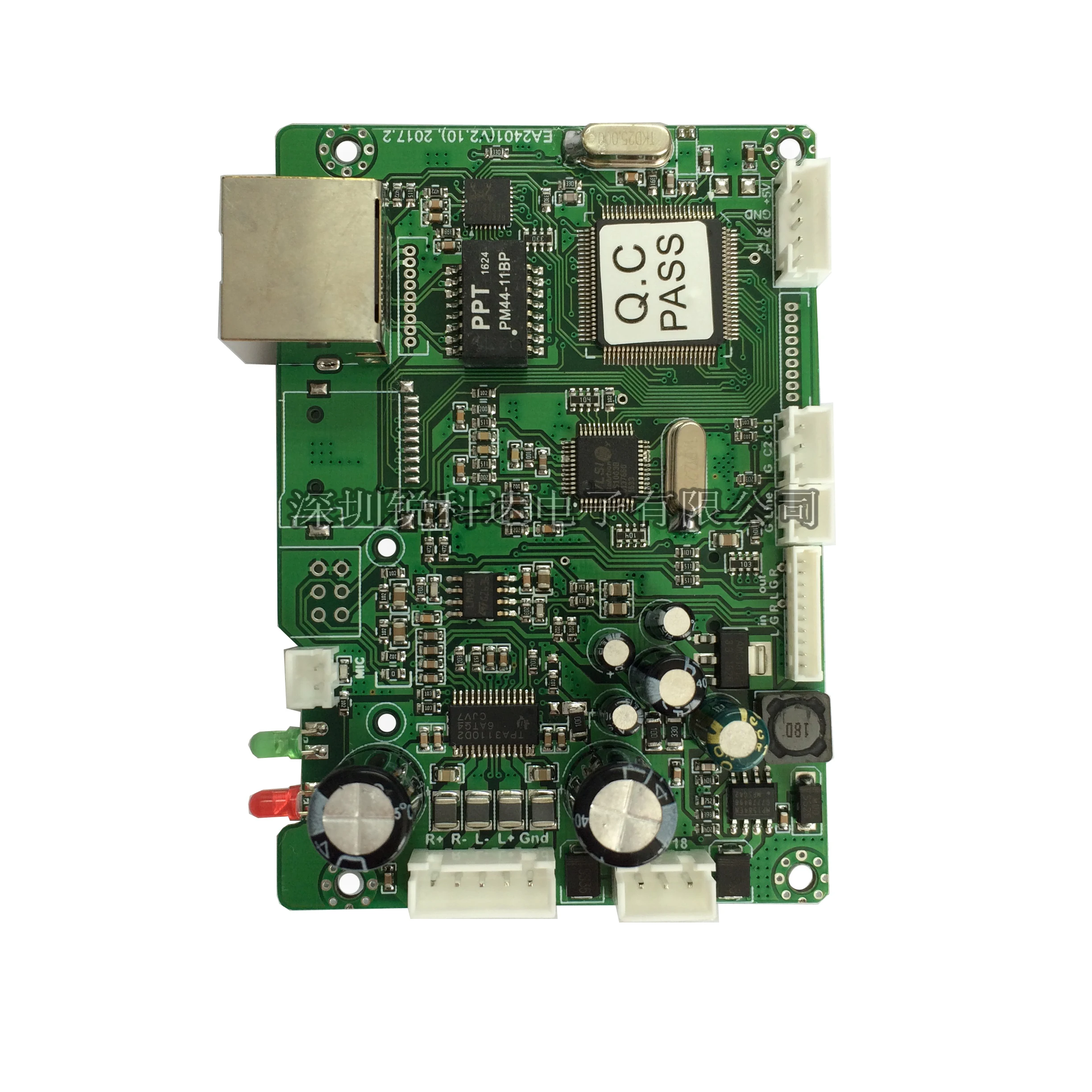

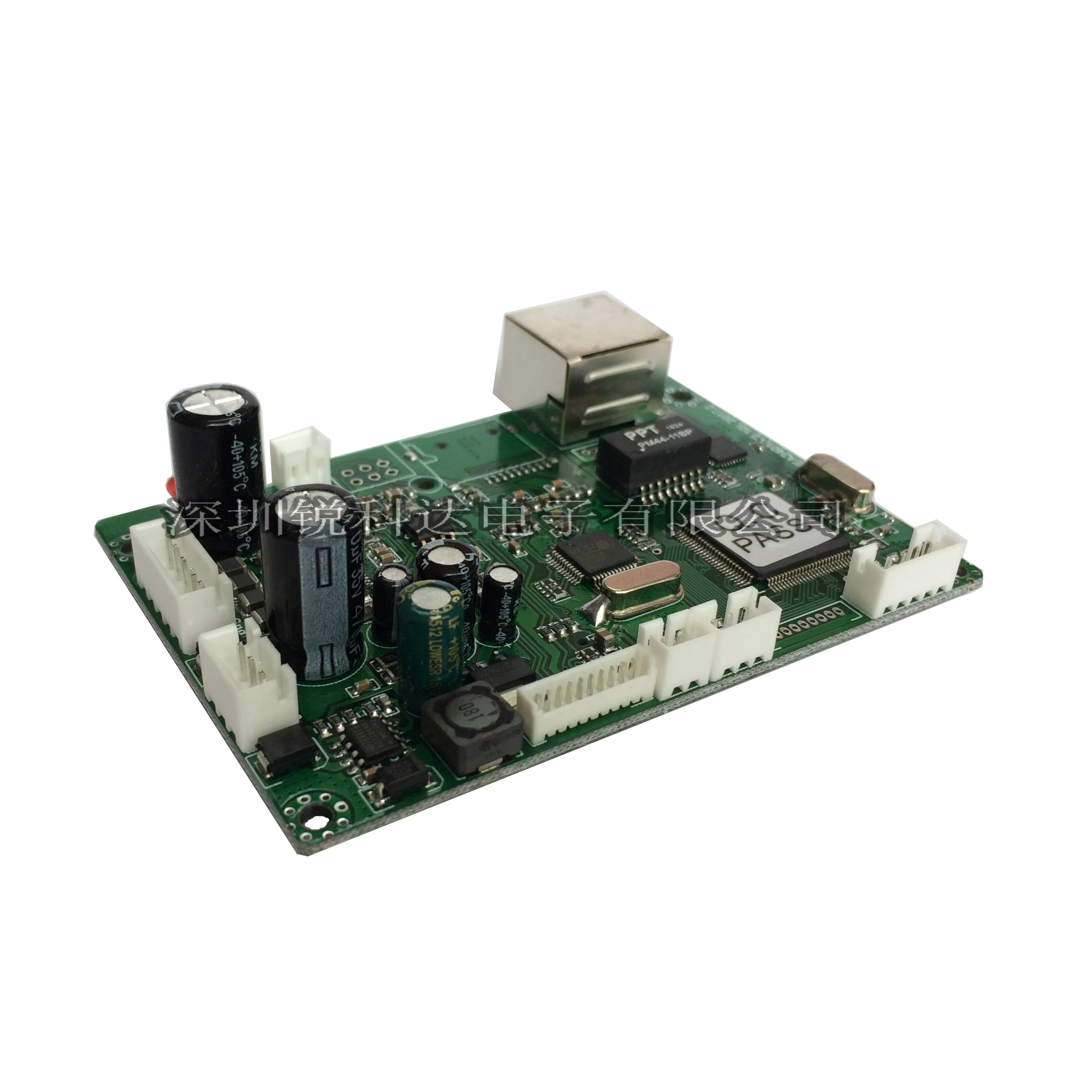

Sv-2403-это высокопроизводительный сетевой аудиомодуль длиной 10/100 м, используя рамку ARM + DSP, может получать сетевой аудио поток данных, преобразовывать в аудио Аналоговый сигнал, с качеством воспроизведения звука на уровне CD. может также достичь двусторонней внутренней связи.

Мы предоставляем программное обеспечение NAManager для настройки ip-адреса и других параметров модулей, а также обеспечиваем вторичную разработку динамической библиотеки для развития сети аудио вещания и сети голосовой внутренней связи.

Sv-2403 модуль имеет очень полный интерфейс, и пользователи могут разработать свои собственные сетевые аудио терминалы почти без любой цепи: IP вещательная звуковая колонка, сетевой плеер, сетевой vod терминал, ip-интерком терминал и так далее.

Два 、 Интерфейс Описание

2,1、 Продукта Параметры

Sv-2403 использует ARM и профессиональное аудио DSP двухпроцессорная архитектура. Процессор ARM отвечает за передачу данных, анализ и выполнение команд пользователя, управление интерфейсом усилителя мощности, а профессиональный аудио DSP отвечает за кодирование речевых данных, декодирование и выход.Через сетевой интерфейс sv-2403 можно напрямую подключить к Ethernet.Внутренняя структура выглядит следующим образом:

Мощность Входное напряжение:12 V~24 VИсточник питания постоянного тока, он также может быть подключен к переменному току., подключите три линии

Сетевой интерфейс:10/100 M БазаСетьRJ45Интерфейс,1.5KVИнструкции по электрической изоляции, приемке и отправке данных

Линия Выход: Типичные амплитуды1500 mVpp,THD <0.3%, Внутреннее сопротивление500Ω, Коэффициент "сигнал/шум"83dB

Линия Вход: Типичные амплитуды2200 mVpp, Коэффициент "сигнал/шум"86dB

МикрофонВходное напряжение: Типичные амплитуды50 mVpp, Коэффициент "сигнал/шум"68dB

Мощность выход усилителя:15W×2Для внешнего соединения 4~8 ΩДинамик;

Управление серийный Порты и разъёмы: Работа через модуль управления последовательным портом, статус чтения, он также может использоваться для связи.,

Применение окружающей среды: Рабочая среда:0℃~55℃,5~95%Влажность

Среда хранения:-20℃~85℃,5~95%Влажность

Сеть характеристики: ПоддержкаICMP,ARP,TCP,UDP,HTTP,DNS,DHCP,IGMPСетевой протокол;

2,2、Интерфейс Ethernet

SV-2403Обеспечивает стандартный10/100 мИнтерфейс Ethernet, сRJ45Соединение с Ethernet,RJ45Штырьковые разъемы определяются следующим образом:

RJ45B:

Индикатор сети иллюстрация:

2,3、Линия Выход

SV-2403Обеспечиваем2 × 10 WИли1 × 20 WУсилитель звуковой мощности, когда это усиление мощности не отвечает требованиям, внешне расширяемый усилитель мощности, возьмитеSV-2403Выход цепи может быть подключен к входу сигнала внешнего усилителя мощности.

2,4、 Модуляции

SV-2403Предусмотрена ручка регулировки громкости. Используется для регулировки громкости локальных динамиков
