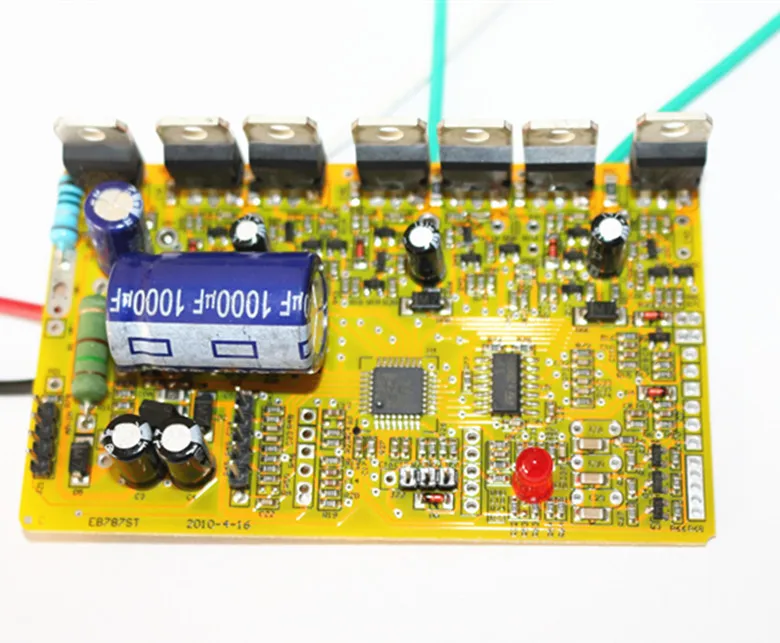

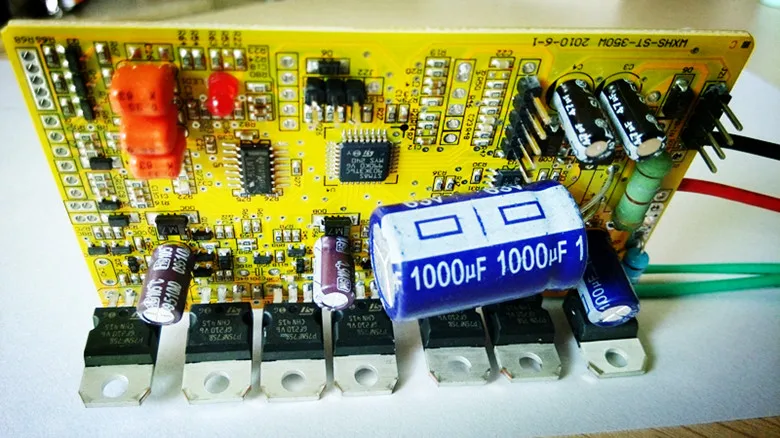

Схема обучения stm8s903k3 BLDC макетная плата

STM8yesSTThe новый супер cost-effective8Bit MCU обильные ресурсы, Yes10BIT A/D, 16-битный таймер управления двигателем, он очень подходит для применения в управлении DC BLDCM 。 эта схема является типичной, запущенной нами на основе зрелых продуктов bldcmotor схема привода, аппаратная архитектура очень зрелых и стабильных, может работать в режиме onhallsensation и nonehallsensation.

Покупка bookDEMOAll из них-это полный и немодульный код, пример режима зондирования, и режим открытого цикла с чувствительной регулируемой скоростью (вам нужно добавить свой собственный потенциометр), и полная схема цепи 。

Пожалуйста, обратитесь к этому видео:

http://v.youku.com/v_show/id_XMjQ5ODE2MDY4.html

Пожалуйста, обратитесь на следующий веб-сайт для контроля скорости видео эффект:

http://v.youku.com/v_show/id_XMzM1MjcyMzA4.html

Видео работает в режиме noneHALLSensing. Он полностью показывает процесс от бессенсорного запуска до стабильной работы.

Основная функция:

Рабочее напряжение 48 V, power350W;

Может поддерживать или без работы зала (зала) BLDCM для датчика положения;

Скорость работы двигателя может регулироваться внешним потенциометром;

Текущая коллекция, дисплей и защита от неисправностей.

Соответствующие параметры:

MCUIntroduction в особенности:

STM8S903K3T6singlechip, богатые периферийные ресурсы, он имеет следующие основные характеристики:

Диапазон рабочего напряжения чипа: 2,95-5,5 В;

Рабочая частота до 16 МГц, поддержка внешнего пассивного кристаллического генератора, или использование источника internalRCClock;

Internal8KBOfFLASHspace;

Internal640ByteEEPROMstorage пространство, частота записи до 30десять тысяч раз, удобно для пользователя, чтобы выключить питание и хранить различные необходимые параметры;

7road10positionA/канал преобразования;

1 индивидуальный таймер 16 бит, особенно, Оптимизированный дизайн для управления двигателем;

1Ordinary16Bit таймер, 1индивидуальный 8bit таймер;

1 roadUARTcommunication интерфейс;

1 roadSPIInterface, reach10Mb/s;

1roadI ^ 2 CInterface, reach400Kb/s;

Этот processorI/OMouth up to28 индивидуальный, включая 21 высокий ток поглощения, StrongI/ODesign, он имеет очень сильную способность выдерживать обратный ток;

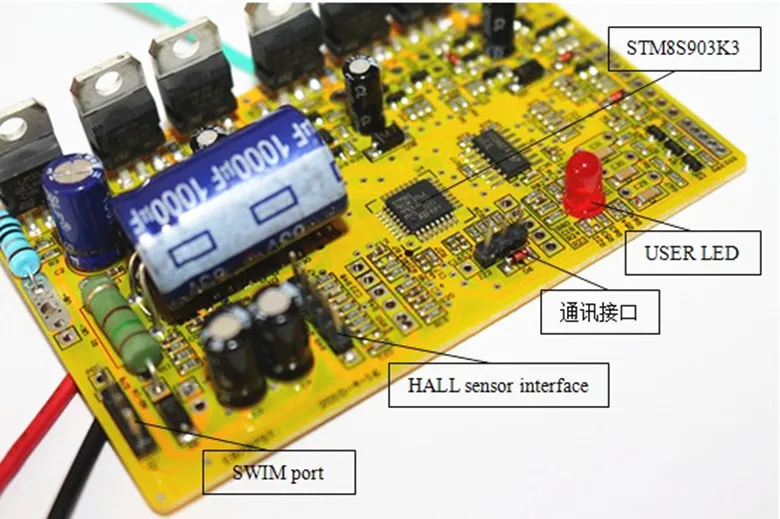

С модулем интерфейса одиночной линии (SWIM), это удобно для онлайн-программирования и не встроенной отладки.

STM8S903K3Act asSTM8SA член серии одночиповых компьютеров, в дополнение к наследует abovestm8sособенности серии, он также оптимизирован для применения двигателя: с automatic6Road compformation pwm выходной порт; подключите выходной порт с помощью theadcreconfigable definition входного штыря преобразования, он также может быть получен в приложении motorADCNumber конверсии пути 。

Эксплуатационные характеристики (эксплуатационные характеристики):

Типичный продукт на основе зрелых продуктов bldcmotor схема привода, зрелая и стабильная аппаратная архитектура, может работать onHALLSensor или noneHALLPattern, и соответствующий отладчик загрузки предоставляется, демонстрационная рутина, подробный документ или книга; особенно подходит для пользователей, чтобы узнать или оценить приложение quicklyBLDCDrive.

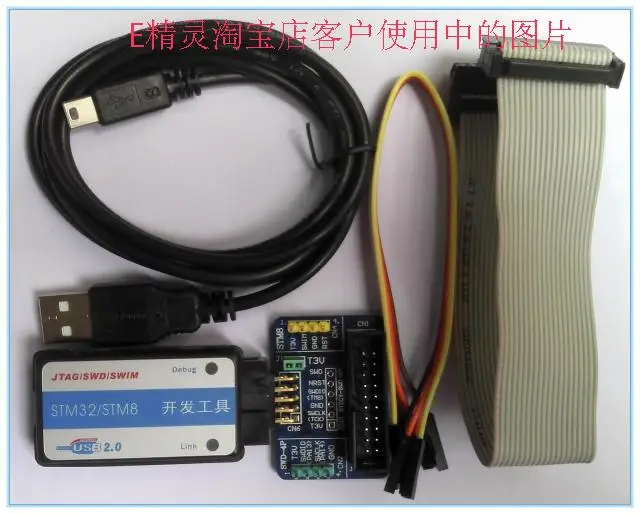

На основе типичного BLDC привода решения сЗрелый и стабильный дизайн оборудования. Может работать в режиме датчика Холла или в режиме без сенсора. С STLINK/V2 debugger, demo program, detail datasheet. Специально подходит для начала изучения или оценки контроля BLDC.

Основной контроль adoptsSTM8S903K3T6, он предназначен для управления двигателем, с супер высокой стоимостью производительности и стабильности, особенно подходит для бытовой техники, электрический инструмент, массовое применение электрического велосипеда и других промышленности;

Использование STM8S903K3T6 MCU, который предназначен для управления двигателем и имеет супер высокое соотношение цены и производительности, особенно для применения в бытовых электроприборах, электрических инструментах, электрических велосипедах и так далее.

Поддержка напряжения: 12-48 В постоянного тока; Поддержка мощности: 1 ~ 350 Вт;

Входное напряжение: 12-48 В CC, поддержка мощности: 1 ~ 350 Вт.

Принять независимый компонент загрузочный boost drive6roadN-MOSTube фиксаторами на прищепке (75 V/75A);

Однокомпонентный напряжения привод N-MOS фиксаторами на прищепке (75 V/75A).

STM8yesSTThe новый супер cost-effective8Bit MCU обильные ресурсы, Yes10BIT A/D, 16-битный таймер управления двигателем, применение суб-адаптивного управления в DC BLDCM 。 эта схема является типичной, запущенной нами на основе зрелых продуктов bldcmotor схема привода, аппаратная архитектура очень зрелых и стабильных, может работать в режиме onhallsensation и nonehallsensation.

Покупка bookDEMOAll из них-это полный и немодульный код, пример режима зондирования, и режим открытого цикла с чувствительной регулируемой скоростью (вам нужно добавить свой собственный потенциометр), а также полная схема.

Пожалуйста, обратитесь к приведенной ниже диаграмме для компакт-дисков данных (этот ребенок не имеет система контроля, only580Yuan and620The посылка содержит исходный код верхний и нижний компьютеры системы мониторинга):

'
