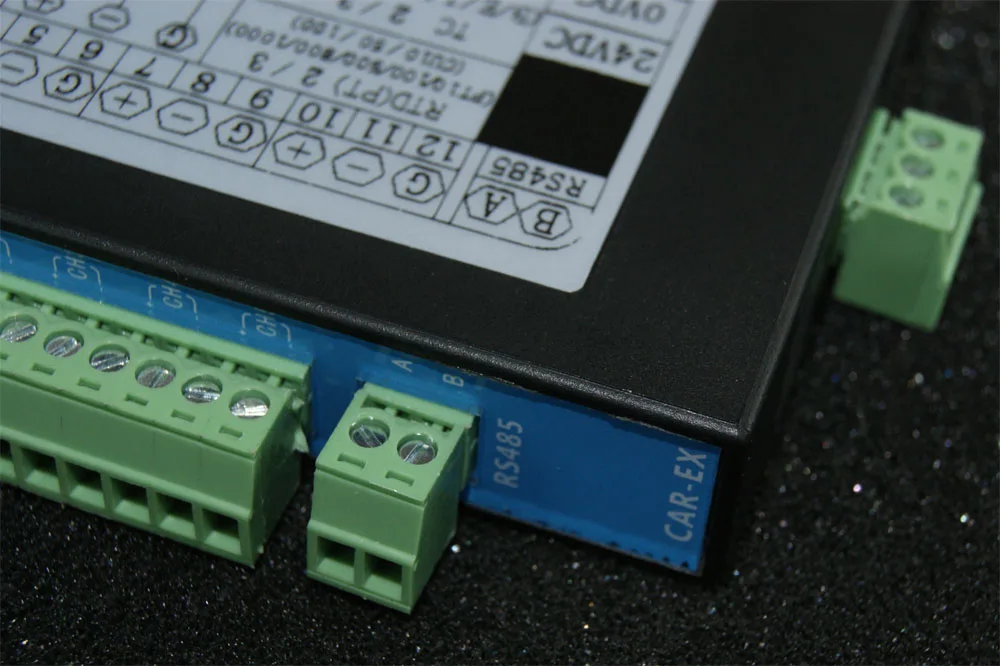

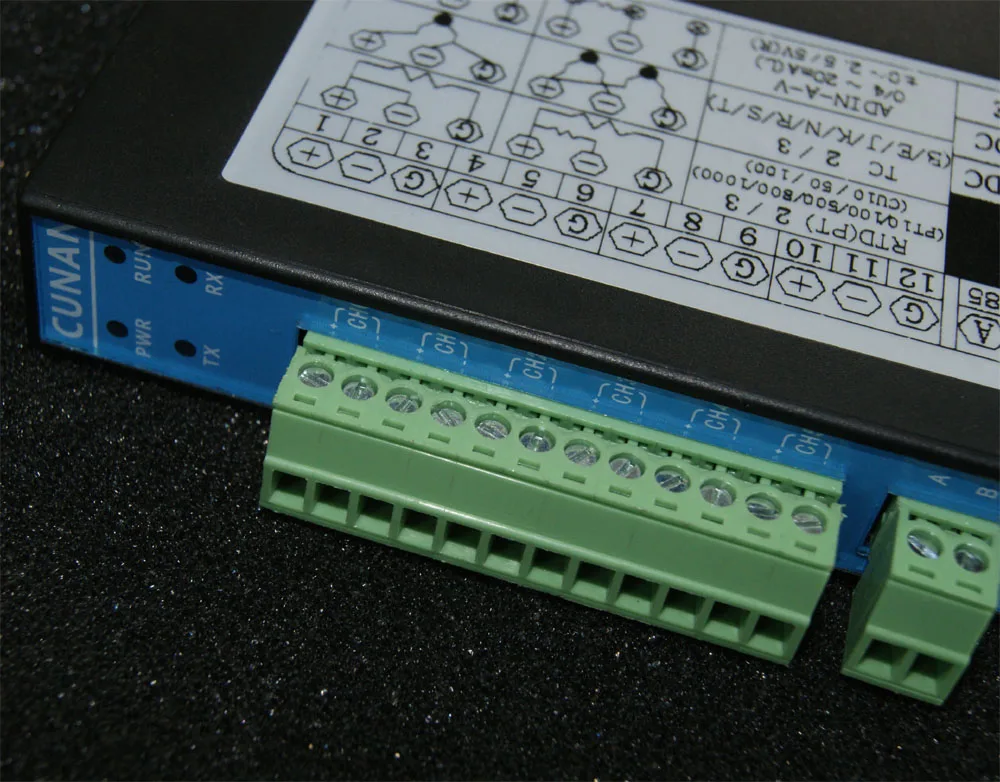

TC термопары PT тепловое сопротивление PT100 термопары PT тепловое сопротивление гибридный модуль сбора CAR-C4EX

Модуль Введение:

Модуль серии автомобилей принимает порт связи RS485 и основан на стандарте Modbus. Модель включает Расширенный входной и выходной модуль, аналоговый входной модуль, аналоговый выходной модуль, модуль сбора температуры и т. Д. серия EX PLC, текстовый дисплей серии MD и другие сопутствующие устройства, поддерживающие протокол Modbus, могут быть использованы в технологической системе управления, такой как температура, поток, уровень жидкости и давление.

Модуль Особенности:

Инновационный аналоговый, термопара (PT \ Cu) Температурный Зонд, термопара (полная серия) зонд

Тип входного сигнала напряжения (+ 5 В ~-5 В, + 1,25 В ~-1,25 В, + 50 мВ ~-50 мВ)

Тип входного сигнала тока (0 ~ 20 мА, 4 ~ 20 мА, 1 мА Измерение сигнала)

Тепловое сопротивление входного типа (PT10, PT100, PT500, PT800, PT1000, Cu10, Cu50, Cu100)

Тип ввода термопары (K, E, S, T, J, B, R, N (Встроенная компенсация температуры)

Другие типы входного сигнала: (NTC5K, NTC10K, NTC50K, NTC100K и т. д.)

Точность входного сигнала: точность дифференциального режима входного PT серии была 0,1 ℃, точность термопары была 0,2 ℃, и дрейф был ≤100ppm/℃

Тип зонда только должен быть установлен программным обеспечением (ток ввода должен добавить сопротивление), и различные типы зондов могут быть установлены для каждого канала

Car-c4ex имеет 8 одиночных входов сигнала или 4 дифференциальных биполярных входов сигнала

Физический интерфейс связи принимает RS485 и modbus-rut стандартный протокол

Модуль питания принимает DC: изоляция постоянного тока, изоляция модуля связи, изоляция модуля сбора аналогового количества

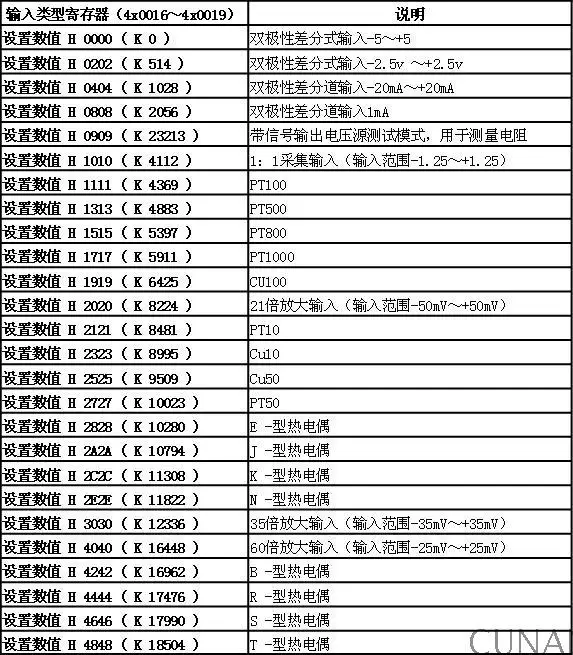

Параметры модуля

* Простая конфигурация через программное обеспечение, вы можете достичь типа входного зонда!

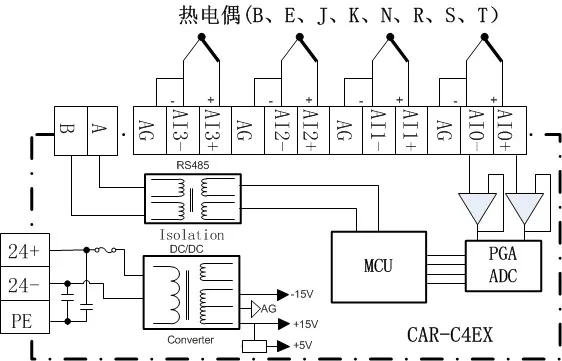

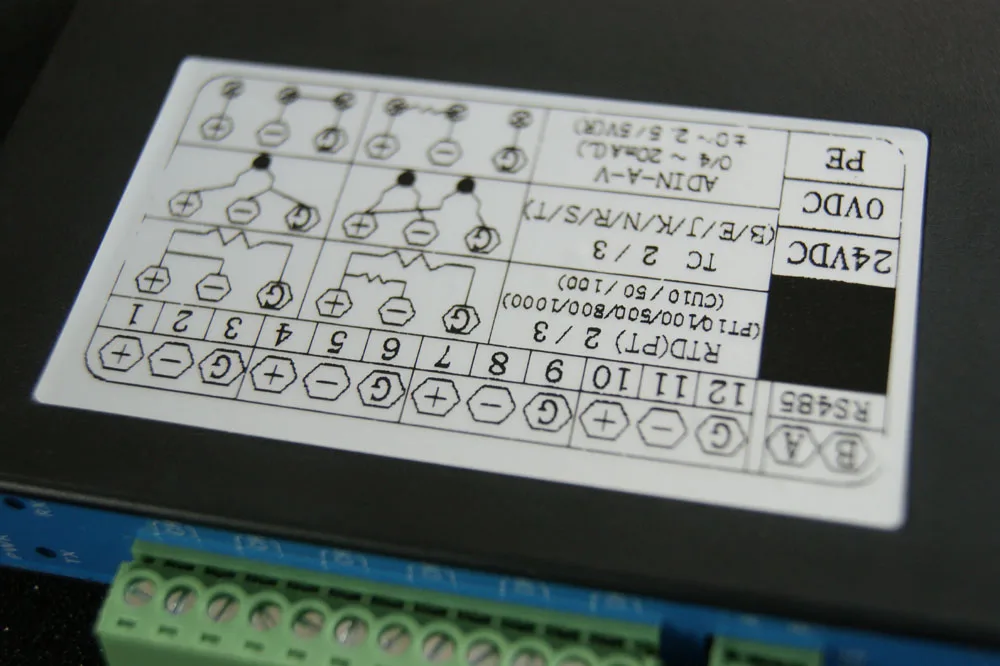

Принцип и схема подключения:

1:

2:

3:

Полная мощность изоляции:

Модуль серии автомобилей от источника питания "--" изоляция связи, источник питания "--" Изоляция цепи сбора, связь "--" Изоляция цепи сбора. Все внутренние системы изолированы. И с защитой от низкого и высокого давления. При превышении номинального напряжения система автоматически отключит питание. Тест на изоляцию 1500 В! Обратите больше внимания на качество продукции!

На что следует обратить внимание

Пожалуйста, подтвердите характеристики, выберите соответствующие модули.
