Описание

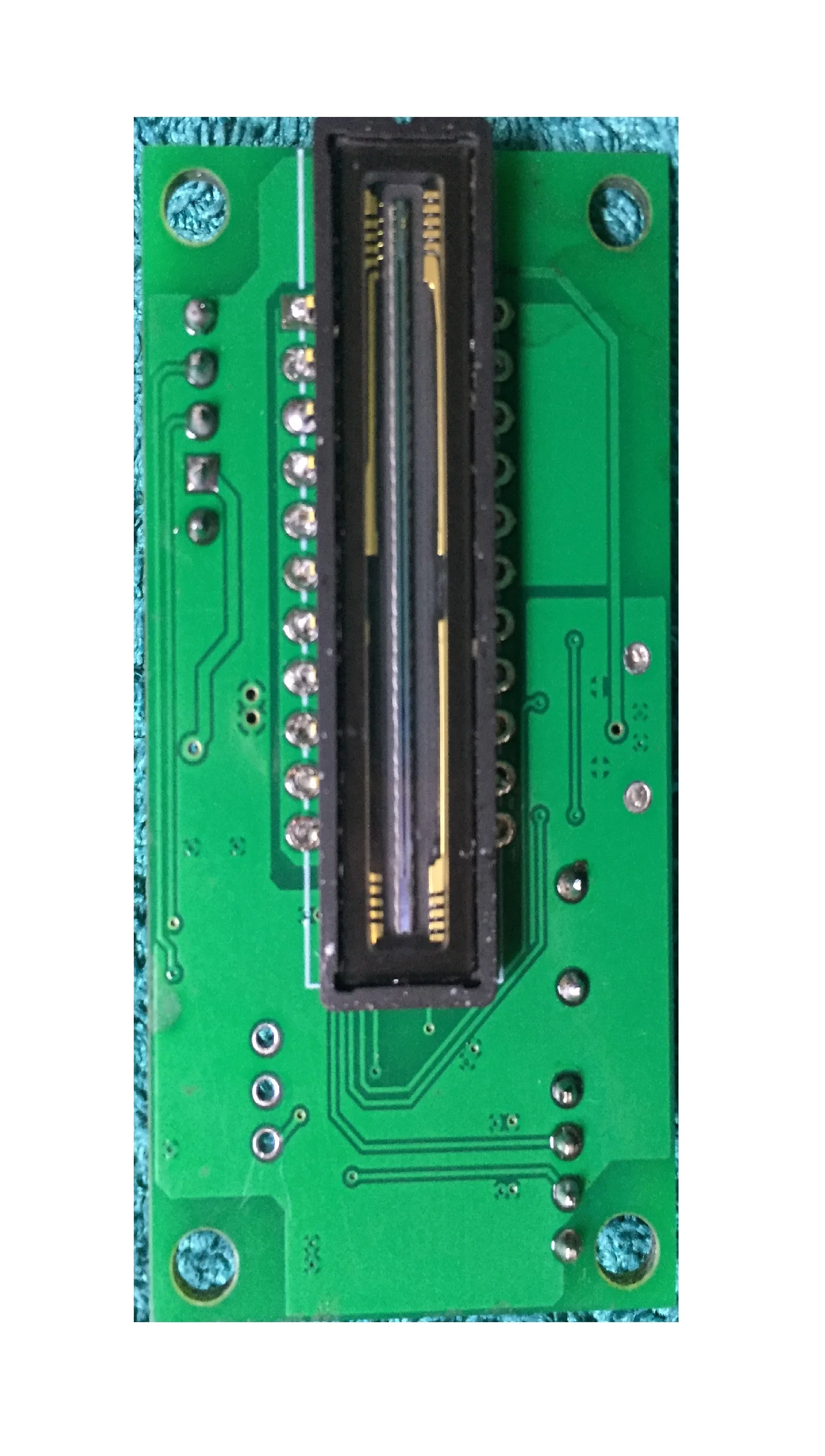

1:HY2019/07Последовательный Линейный модуль arrayCCDIntroduction:
\
\
\
A. CCDЧип: ToshibaTCD1304AP, Размер пикселя is8um×200um, пиксель sharing3648, диапазон отклика волны is300nm ~ 1100nm 。
\
B. ADЧастота дискретизации: 0,5 м 。
\
C.Глубина выборки: 12 бит 。
\
D. CCDИнтегральное время экспозиции of10us ~ 7,5 ms 10 Регулируемый файл 。
\
E.Режим запуска является внутренним или внешним ключом запуска.
\
F.Номер кадра относится только к скорости передачи данных последовательного порта, самый быстрый образец 7.5msfinish один кадр. 。
\
\
2: Настройка Инструкция:
\
\ 16Шестигранный формат 0x61orASCIIcodea output3648Band coordinates10Binary System asciode, as145-2576, front145represident, более поздние Репрезентативные значения 12 бит глубины выборки (0-4095). \ 16Шестигранный формат 0x62orasciodeb output3648No coordinates10Binary System asciode, as2576, репрезентативная 12 бит глубина выборки значение (0-4095) 。 \ 16Шестигранный формат 0x64orascioded output3648Band coordinates16Binary System asciode, as145-0xFFF, front145represident, более поздние Репрезентативные значения 12 бит глубины выборки (0x000-0xFFF). \ 16Шестигранный формат 0x65orASCIIcodee output3648No coordinates16Binary System asciode, as0x773, represativead 12 бит глубина выборки значение (0x000-0xFFF) 。 \ 16Шестигранный формат 0x63orASCIIcodec output3648No coordinates16 базовое значение, as0F FF, репрезентативное значение 12 бит глубины выборки (0000-0FFF) 。 \\
\
\ 16Шестигранный формат 0x31reach0x39, 0x41 10 уровней регулировки времени интеграции 。 соответствующие to10us, 20us, 40us, 60us, 80us, 100us, 500us, 1 ms, 3 ms, 7.5ms.default100us. \ Скорость передачи фиксированная to115200, N, 8,1 。 \ Обучение оптическим экспериментам в прикладных училищах и вузах/Низкий светильник и Спектральный анализ/Фоточувствительное обнаружение/измерение диаметра линии \\
\
3: Интерфейс Спецификация:
\
№ 1
\
G: GND, Входной порт провода заземления
\
TxПоследовательный порт передатчик
\
Rx:Серийный приемник с портом
\
5 в пост:Мощность напряжение питания POS терминал (inputDC 5 В +/-10% 0.5A)
\
3,3 В: 3,3 ВНапряжение выход
\
№ 2
\
G: GND, Входной порт провода заземления
\
Площадь:Внешний триггер
\
B0: Boot0Конец
\
Rst:Сброс терминал
\
№ 3
\
MiniUSB (на самом деле не установлен)
\
\
\
4: Внешний вид Описание размеров:
\
L58xW30 (мм)
\
'
