Описание
Следующие сообщения между текстовым дисплеем и каждым брендом, пожалуйста, подтвердите подключенный ПЛК, пожалуйста, обратите внимание на Бренд ПЛК после фотографирования, казначей отправит вам линию связи!
\
\

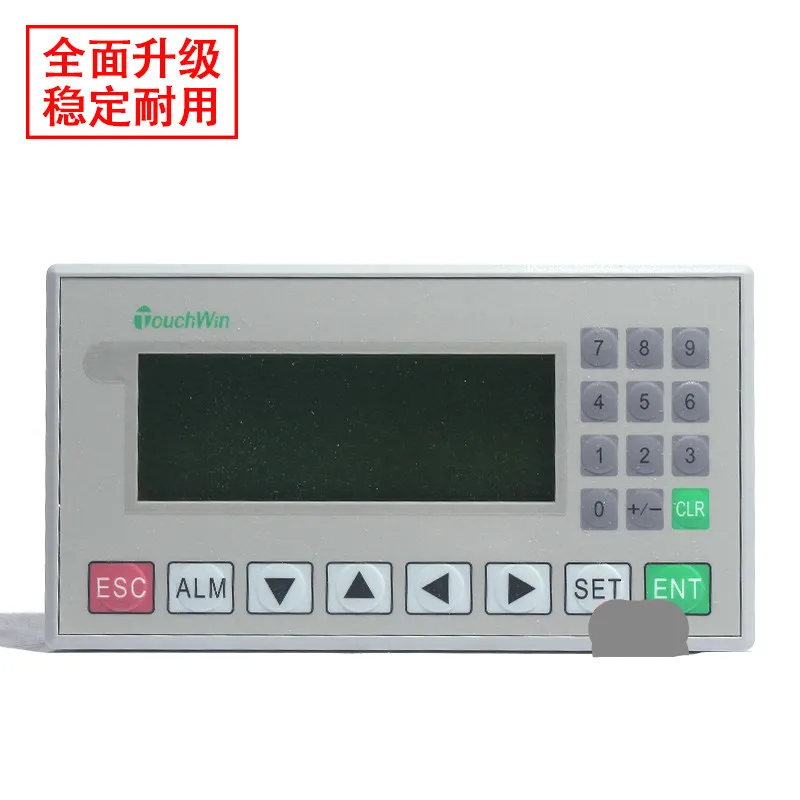

OP320-A PLC бренд для связи: Xinjie XC серии, Mitsubishi FX серии, Omron PLC, Delta DVP серии, LG Master-K серии, Panasonic FP серии, Yonghong FB серии,
\
\
\
\
OP320-A-S подходит для связи PLC бренд: Siemens series, Schneider NEZA series и Izumi MicroSmart series.
Руководство по эксплуатации
3,7 дюйма монохромный, 20 кнопок
Соответствует большому диапазону моделей ПЛК
Защита паролем, Встроенные часы (опционально)
Текстовый спрайт, динамически отображающий текст
С функцией будильника, отображение текущей информации о сигнале в режиме реального времени по линии
Кнопки можно определить как функциональные клавиши
STN жидкокристаллический дисплей с подсветкой
Общее описание
Дисплей:
Тип: желтый зеленый STN
Срок службы: более 20000 часов, температура окружающей среды 25 ° C, 24 часа работы
Площадь дисплея: 192*64
Яркость: регулируемый потенциометр
Настройка текста: китайский Упрощенный/Традиционный, английский (24 символов × 4 линии, т. Е. 12 китайских символов × 4 линии)
Размер символов: точечный матричный шрифт, Векторный шрифт
Количество кнопок: 20
Память:
Изображение: 64KB FlashROM
Данные: 1KB SRAM
Интерфейс:
Порт загрузки: RS232
Порт связи: OP320-A: RS232/RS422; OP320-A-S: RS232/RS485; OP320-A-N: RS232
Функция Описание
Электрические характеристики:
Вход напряжение: DC24V
Диапазон напряжения: DC22V ~ DC26V
Потребление тока: менее 140 мА
Допустимая потеря мощности: менее 10 мс (фактическая потеря мощности менее 1 с)
Анти-напряжение шок: AC1000V, 10mA, менее 1 минуты (сигнал к земле)
Сопротивление изоляции: DC500V, 10MΩ или более (сигнал к земле)
Окружения:
Рабочая температура: 0 ° C ~ 50 ° C
Температура хранения:-20 °C ~ 60 °C
Рабочая влажность: 10% RH ~ 90% RH (без конденсации)
Анти-помех
Напряжение помех: 1500Vp-p импульсный период: 1us Продолжительность: 1 минуту
Воздух: без коррозионного газа
Структура:
Метод охлаждения: естественное воздушное охлаждение
Уровень защиты: передняя панель соответствует IP65
Внешние размеры (мм): 172,0*94,0*30,0
Размер отверстия (мм): 163,0*85,0
