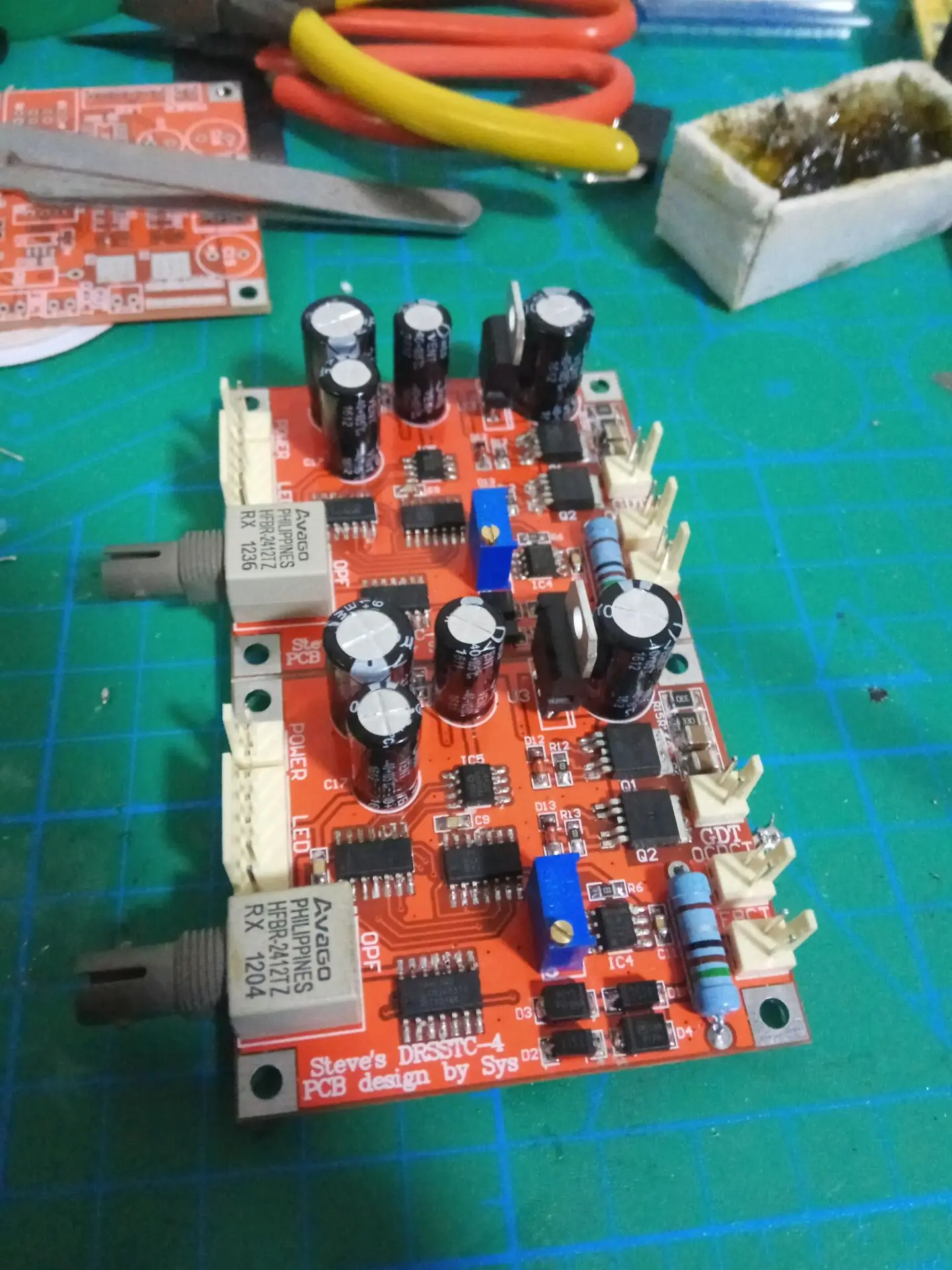

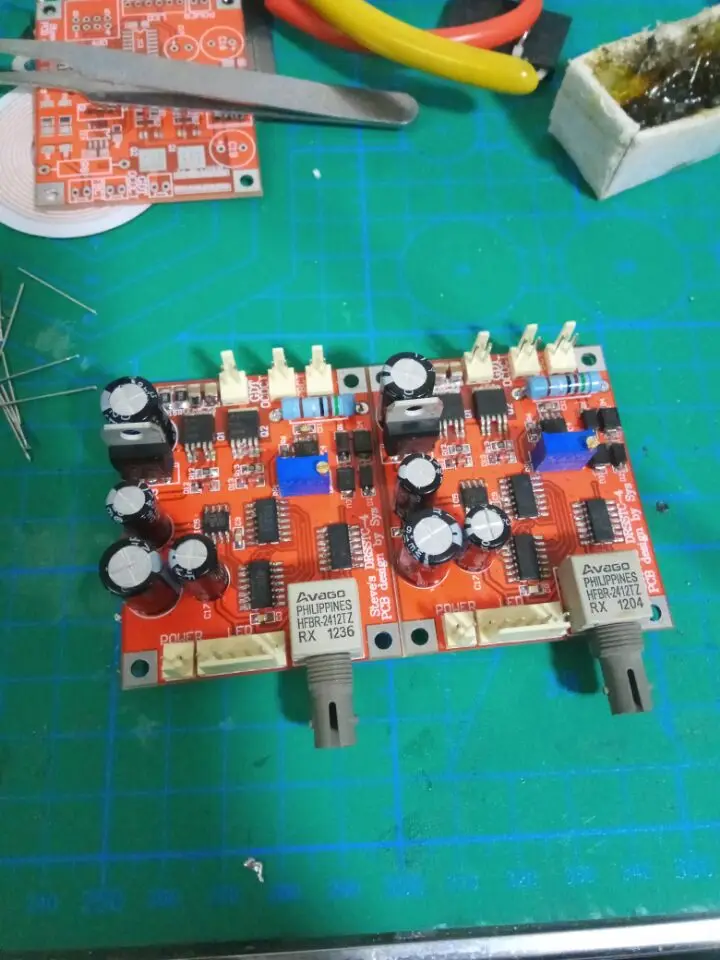

Tesla катушка привода доска DRSSTC привод доска оптический интерфейс

Описание

\

Эффект видео:Видео-адрес копируется в адресную панель обозрения!)
\ Http://v.youku.com/v_show/id_XNDI3ODYzODU2.html
\ Http://v.youku.com/v_show/id_XNDI5MzE2MTg4.html
\
50UD полный мост, 1 метр дуги

\

Рекомендуемая посылка: музыкальная дуговая пластина + плата привода = 150 юаней
Адрес музыкальной дуги:Https://item.taobao.com/item.htm?id=546428370239
\ 5 метров многомодовых косичек:Https://item.taobao.com/item.htm?id=18521379443
\
\ Если вы хотите использовать драйвер не волоконного интерфейса, пожалуйста, выберите следующий адрес:Http://item.taobao.com/item.htm?id=18557420975

\

\

\

\

Уважаемый клиент Здравствуйте, потому что катушка Tesla является специальным высоковольтным оборудованием, для вашей безопасности и безопасности людей вокруг, пожалуйста, внимательно прочитайте следующие инструкции.

\

\

Отказ от ответственности

\

Производство и эксплуатация твердотельных катушек Tesla может привести к физическим повреждениям или повреждениям, которые не имеют отношения к дизайнеру и продавцу устройства.

\

Предупреждение системы безопасности

\

\

Твердотельная катушка Tesla в сильном магнитном поле и сильном состоянии электрического поля, в окружающих металлических предметах, включая индукционный ток провода и кабеля, и рядом электронного оборудования, и генерирует сильное электромагнитное излучение.

\

\

Отключен кардиостимулятором!

\

\

С кардиостимуляторами, пожалуйста, держитесь подальше от оборудования!

\

\

Поэтому, если есть имплантируемый/неимплантируемый электронный носитель медицинского устройства, тест загрузки может привести к поломке этих устройств привести к рискованным для жизни.

\

\

По вышеуказанной причине, пожалуйста, убедитесь, что используемое оборудование хорошо заземлено, и обеспечить безопасное расстояние во время работы от твердотельной катушки Tesla достаточно, вы должны знать о мощности вашей конструкции катушки Tesla и надежном и безопасном расстоянии должны принять меры безопасности, И убедитесь, что весь персонал находится в безопасной зоне!Твердотельная катушка Tesla является очень опасным устройством, в эксплуатации всегда следует обратить внимание, чтобы сохранить безопасное расстояние! Примечание: расстояние только расстояние от дуги не то же самое, не означает абсолютную безопасность, пользователь должен четко знать катушки Tesla другие эффекты

\

\

Твердотельный контроль катушки Tesla и выходная мощность больше, чем напряжение безопасности напряжения, работы и ввода в эксплуатацию прямого контакта с частями тела.

\

\

Твердотельная катушка Tesla имеет устройство для хранения энергии большой емкости, после того, как мощность все еще достаточна для летального напряжения, первый выпуск заряда, хранящегося в устройстве. Когда разрядный элемент установлен, необходимо подождать несколько минут для отладки, чтобы избежать ручного короткого замыкания.

\

\

\

Пожарная сигнализация

\

\

Твердотельная катушка Tesla при работе, силовые компоненты и части радиатора будут генерировать тепло, особенно в непрерывной работе будет очень ясно, таким образом, вы хотите разместить соответствующие противопожарные установки в твердотельных катушках Tesla, около легковоспламеняющихся предметов, и обеспечить охлаждающий вентилятор, работают в течение всего процесса.

\

\

Советы покупателям:
\ 1, водитель не продает комплект, цена за готовое изделие (см. Список товаров), покупатель может использоваться только для дисковой пластины с металлической оболочкой.
2, строго запрещено снимать оптоволоконную головку с помощью той же оси передачи дугового сигнала, в результате потери несет покупатель.
3, доставка по умолчанию в соответствии с параметрами по умолчанию, такими как параметры, используемые покупателем в диапазоне по умолчанию, пожалуйста, свяжитесь с собственником.
\ 4, изменения компонентов без уведомления, могут отличаться от фотографий продукта, не принимать бедные.
5, из-за плохой рабочей среды DRSSTC, есть неисправность (например, глубокая трубка и т. д.) и привод пластины.
6, сделайте соответствующий тест перед поставкой, чтобы убедиться, что параметры соответствуют требованиям. После получения товара, чтобы сделать простой тест, кредит считается продуктом без проблем качества, машина не принимает возврат средств.
7. Предоставляем техническую поддержку.
8. Курьерские компании могут выбрать: через, Shen Tong, tact, rhyme, SF, фрахт оплачен.
\
\ DRSSTC драйвер платы
\ Приводная пластина Особенности:
1. Схема управления самовсасыванием серии резонансного инвертора.
2, энергопотребление всей платы очень низкое, максимум не более 4 Вт.
\ 3, 3LED инструкции, все плагины.
4, оптоволоконный интерфейс входного сигнала прерывания.
5, Профессиональный двухсторонний дизайн проводки. Большинство компонентов используют компоненты SMD.
6,Схема привода подходит для больших и средних электронных катушки Tesla, используется для DRSSTC, SSTC, ISSTC! TC может использоваться непосредственно для большого GDT IGBT модуля!

\

\

\

\

Применение параметры:
Входное напряжение питания: 19-24в переменного тока (рекомендуется использовать выходной трансформатор 22 в)
Отзывы Входной интерфейс: <2А пик <400 кГц
Входной интерфейс OCD: <1A пик
\ Ток привода: <35A пиковый (тест состояния)
Ширина входного импульса прерывания: 2.5us-500us
Тип головки оптического волокна: HFBR2412T
Тип интерфейса волокна: ST
Размер печатной платы: 60X50 мм
Расстояние между отверстиями: X-53.5mm Y-43.5mm
\
\ Обратите внимание:
1, из-за работы DRSSTC в сильном магнитном состоянии, будет в окружающих металлических предметах, включая провода, кабели и рядом электронных устройств на индукционном токе, сделайте хорошую работу в экранировании дисковой пластины и надежном заземлении.
\ 2, обратите внимание на полярность при установке светодиодный.
3, плата драйвера не подходит для режима CW, может привести к повреждению компонентов!
\
\ Отгрузочная ведомость:
\ 1 шт. готовой пластины.
Все плагины и тростники.
Подключите 6 линий для подключения светодиодный.
\ LED3.
Инструкция по использованию 1. (Электронная версия)
