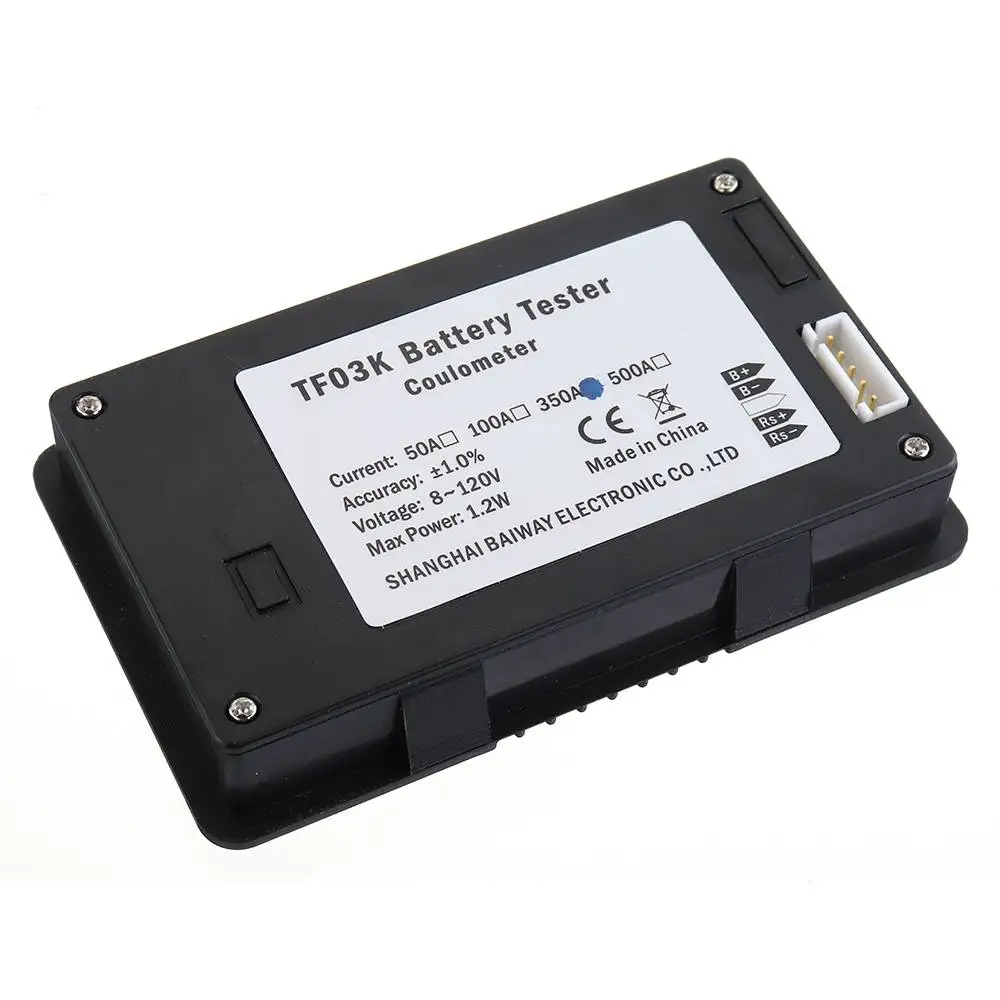

TF03K 100V350A Coulomb Counter Meter Battery Capacity Indicator Voltage Current Display TTL232 Li-ion Acid 1M Shielded Cable

Описание

Описание:

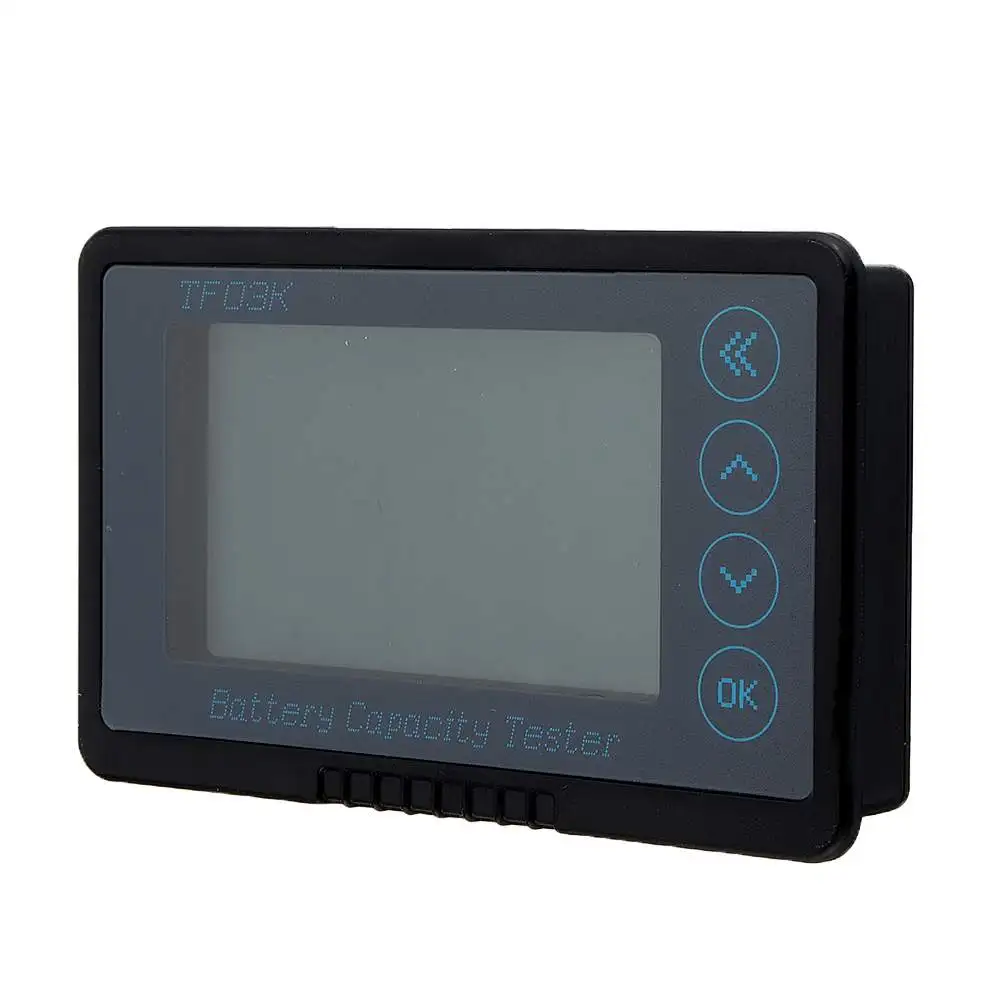

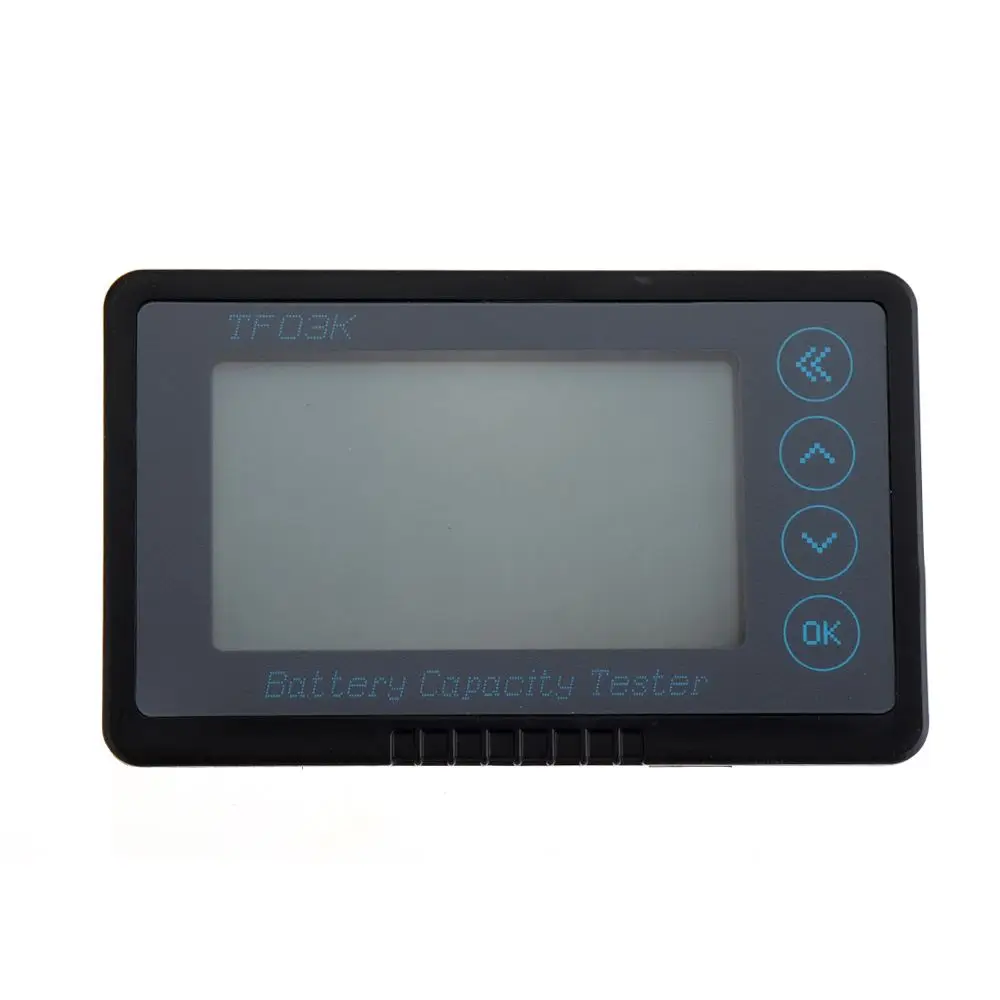

TF03K-это своего рода Высокоточный индикатор Тока типа батареи, TF03K может проверить напряжение, ток и емкость свинцово-кислотного/литий-ионного аккумулятора, и отображать их с интуитивным символом батареи и процент. Пользователи могут узнать состояние батареи вовремя. TF03K имеет функцию памяти. Этот индикатор батареи подходит для телефона и портативного оборудования, ИБП, электромобилей, электровелосипедов, автомобилей с батареями, автомобилей с балансировкой, машин для чистки и так далее.
TF03K отличается от индикатора напряжения типа батареи, TF03K отличается высокой точностью и высокой надежностью. Так что это дорого, чем индикатор напряжения типа батареи, как LY4, LY6. .....

Установка:

1. В панели устройства для открытия прямоугольного отверстия и двух винтовых отверстий,

2. Затем установите индикатор батареи с передней части панели и поместите корпус индикатора в прямоугольное отверстие.

Подключение:

1. Подготовьте экранированный провод и провод (0,3-0,75 мм2);

2. Один конец провода подключается к B + батареи;

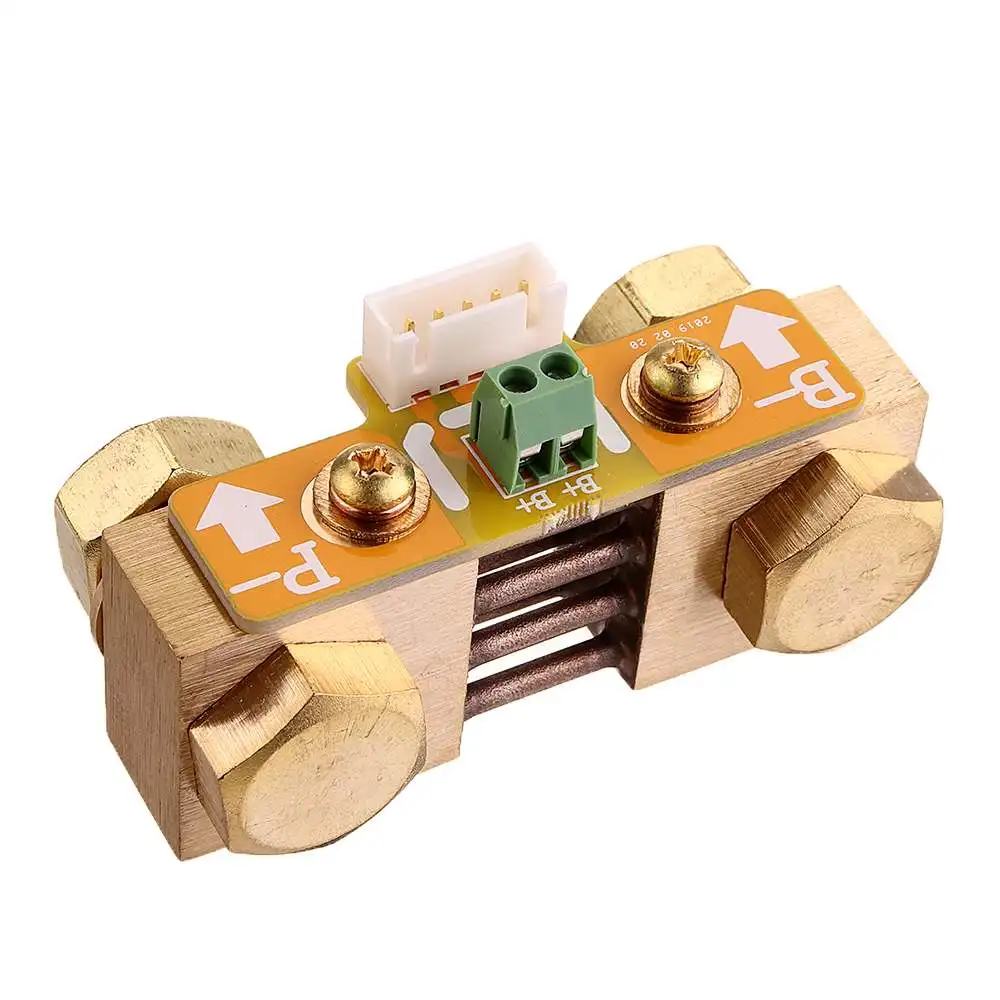

3. Другой конец соединяется с B + пробоотборника (любой из них в порядке);

4. B-of sampler подключается к B-of батареи;

5. P-of sampler подключение к P-of output;

6. Наконец подключите пробоотборник к Индикатору экранированным проводом.

Применение окружающая Обстановка:

Емкость и настройка напряжения:

1. Нажмите кнопку «ок» для 3 s, чтобы войти в меню настроек;
2. Нажмите кнопку «вверх» или «вниз», чтобы выбрать параметры:
Настройка крышки: начальная емкость была установлена на заводе, пожалуйста, установите его в соответствии с реальной мощностью;

Полная настройка напряжения U-FULL: Когда напряжение выше, чем оно, процент будет 100%;

Настройка ZERO_U-zero_voltage: Когда напряжение ниже, чем оно, процент будет 0%, подсветка выключена, если вы будете держать разрядку ЖК-мерцания, индикатор будильника и предупреждение зуммера;

Настройка будильника: когда емкость ниже, чем она, мерцание ЖК-дисплея и предупреждение зуммера.

Примечание: обычно полный U и ZERO_U не нужно устанавливать. По умолчанию 0 В, что является неправильным. Если вы хотите установить, пожалуйста, поймите фактическое напряжение заряда и разряда батареи во-первых.
3. выберите «колпачок» и нажмите кнопку «ОК», чтобы войти в настройку емкости; Набор бит мерцает, нажмите кнопку «ок», чтобы выбрать другие биты, нажмите кнопку «вверх» или «вниз» для плюс и минус значение; после этого нажмите кнопку «назад», чтобы выключить настройки емкости;

4. Мы можем установить другие предметы таким же способом, как и емкость. Когда все элементы настроены и все значения верны, нажмите кнопку «назад», чтобы сохранить набор и закрыть меню настроек;

5. Отключение и повторное питание, он будет работать нормально.

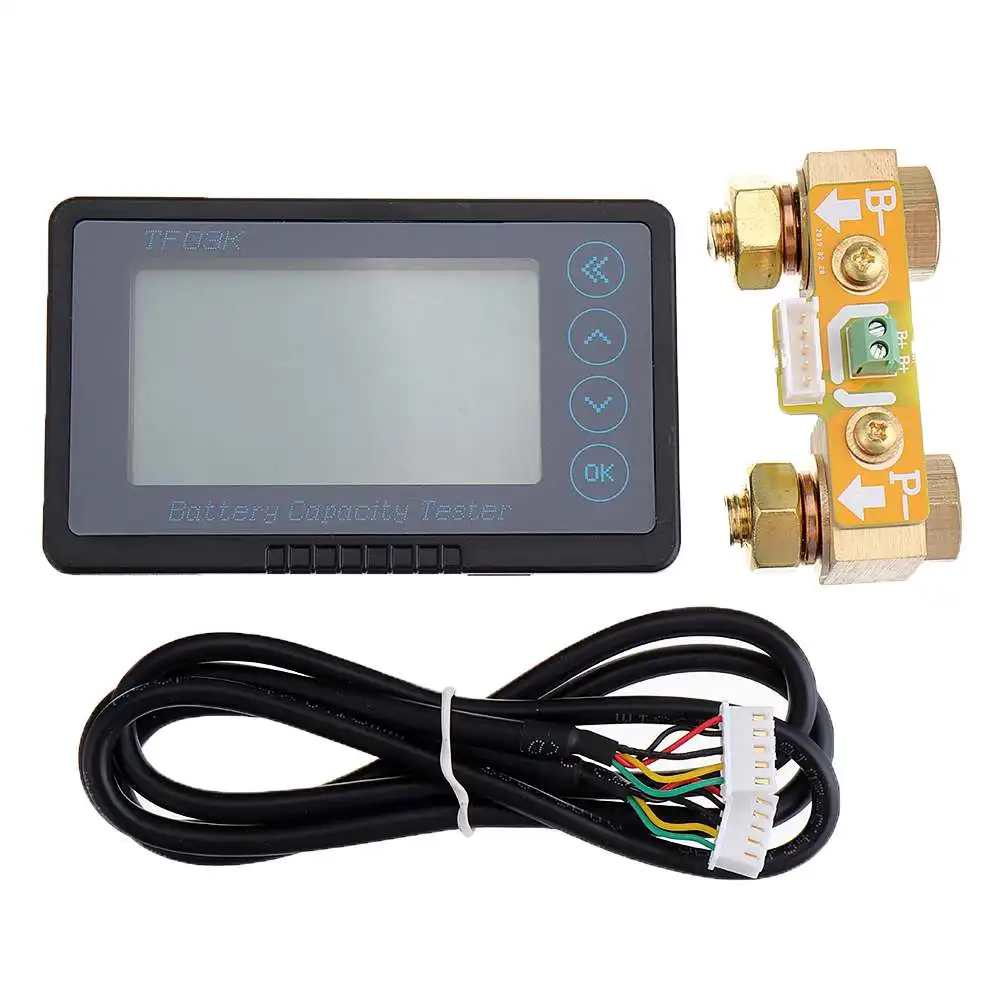

Посылка включает в себя:

1 x кулона счетчик

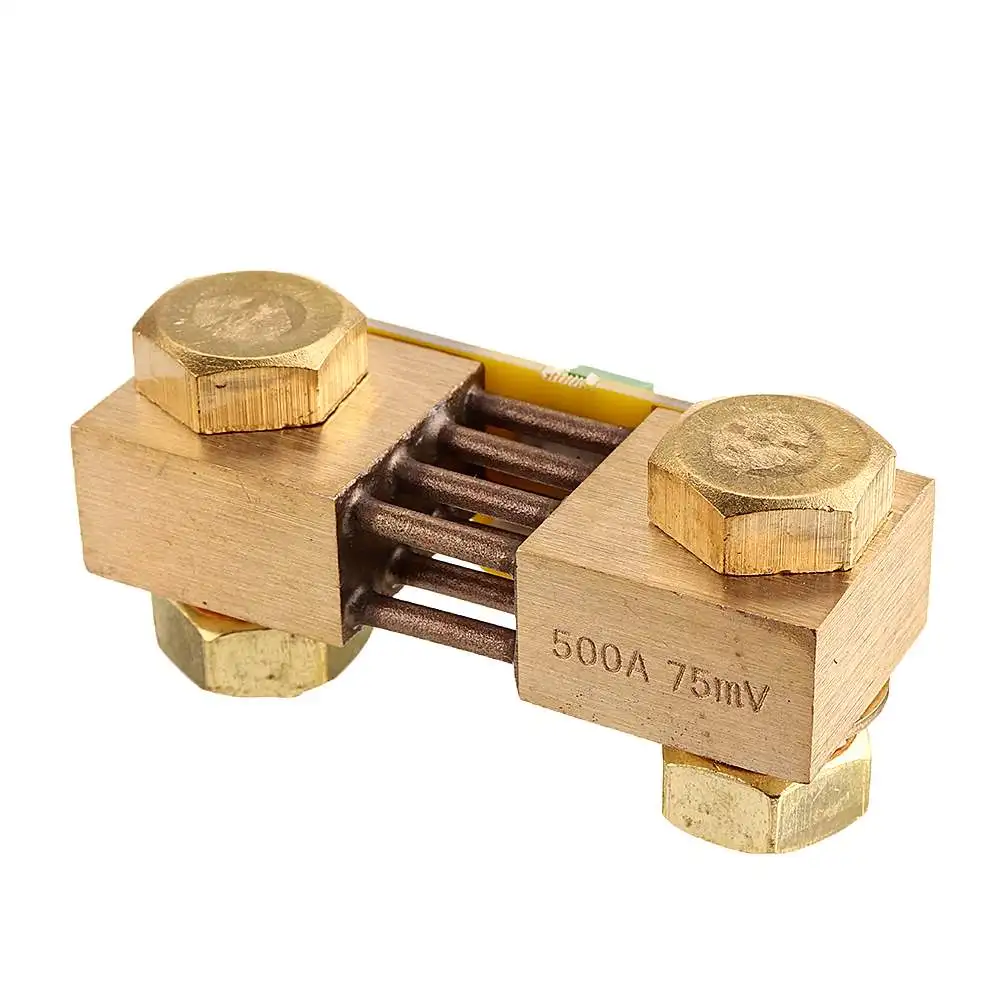

1 x пробоотборник

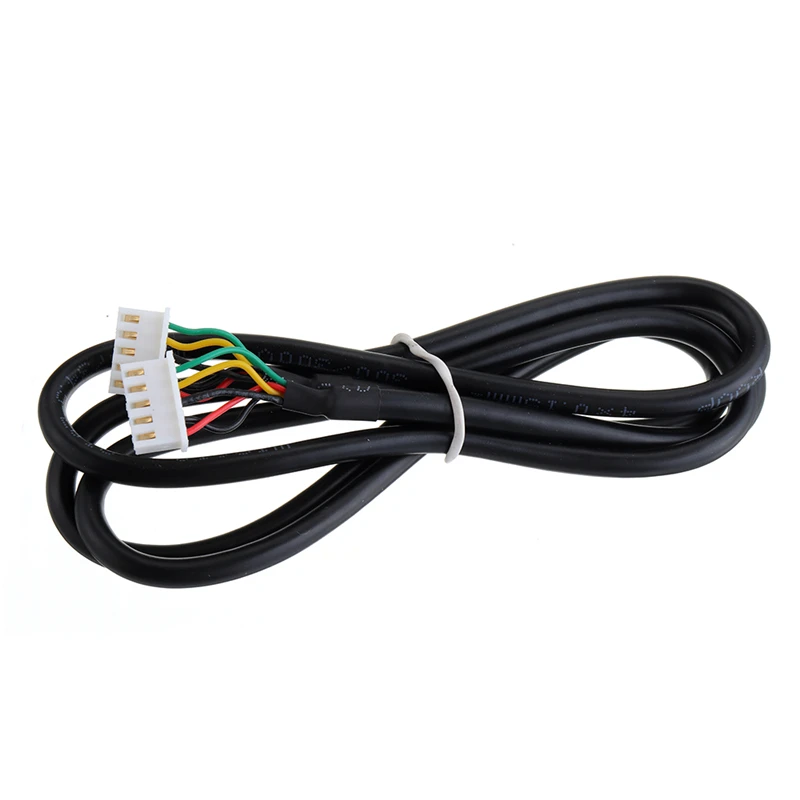

1 х 1 м экранированный провод
