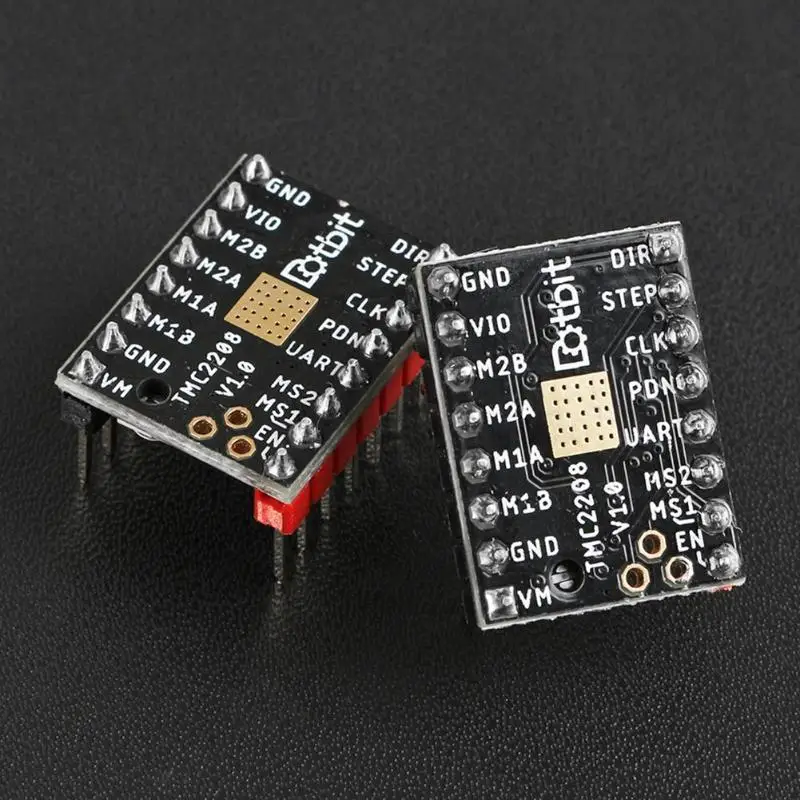

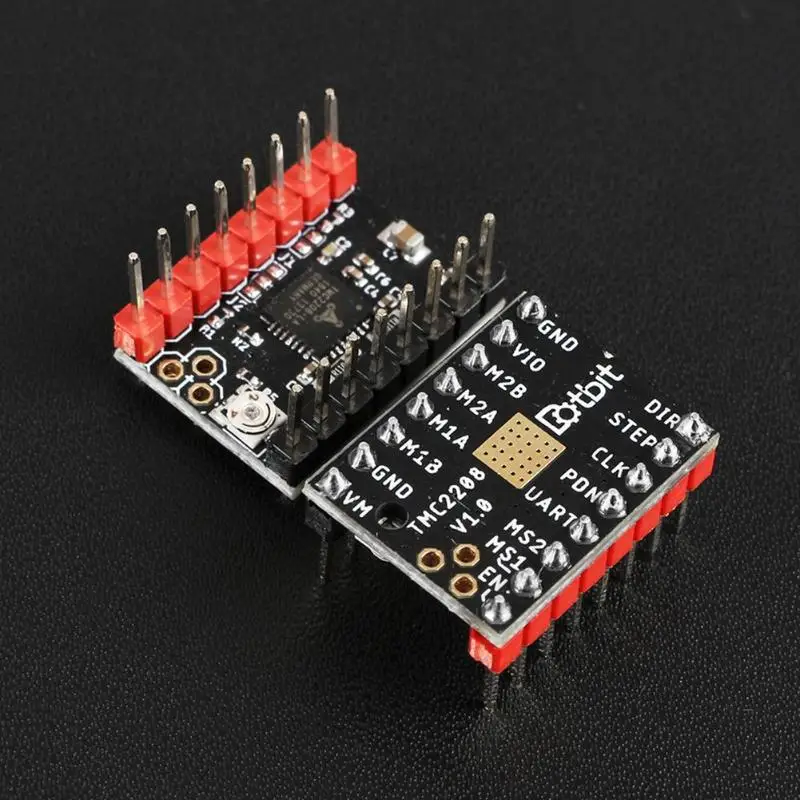

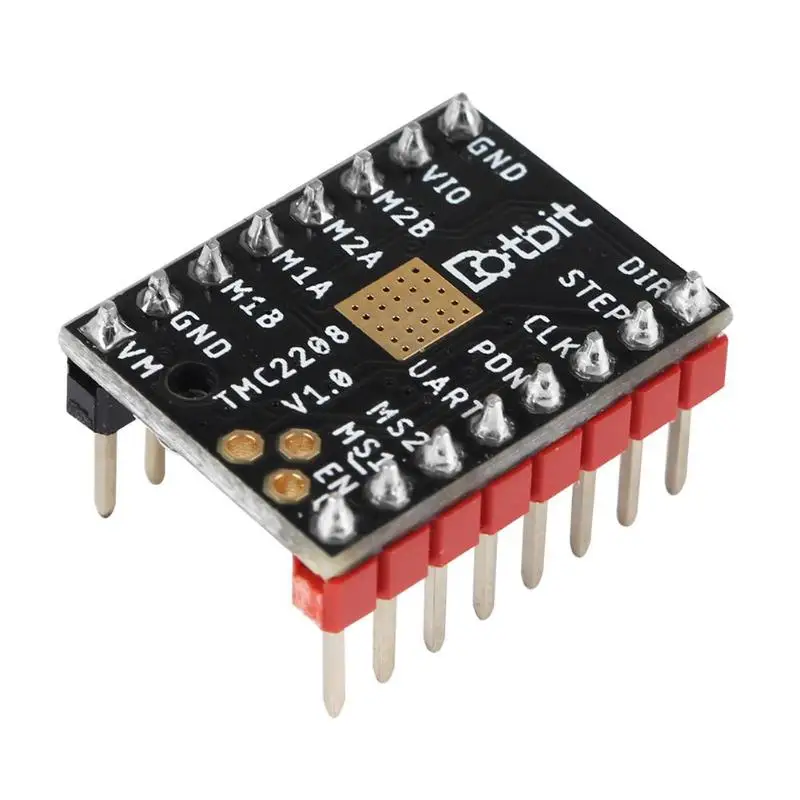

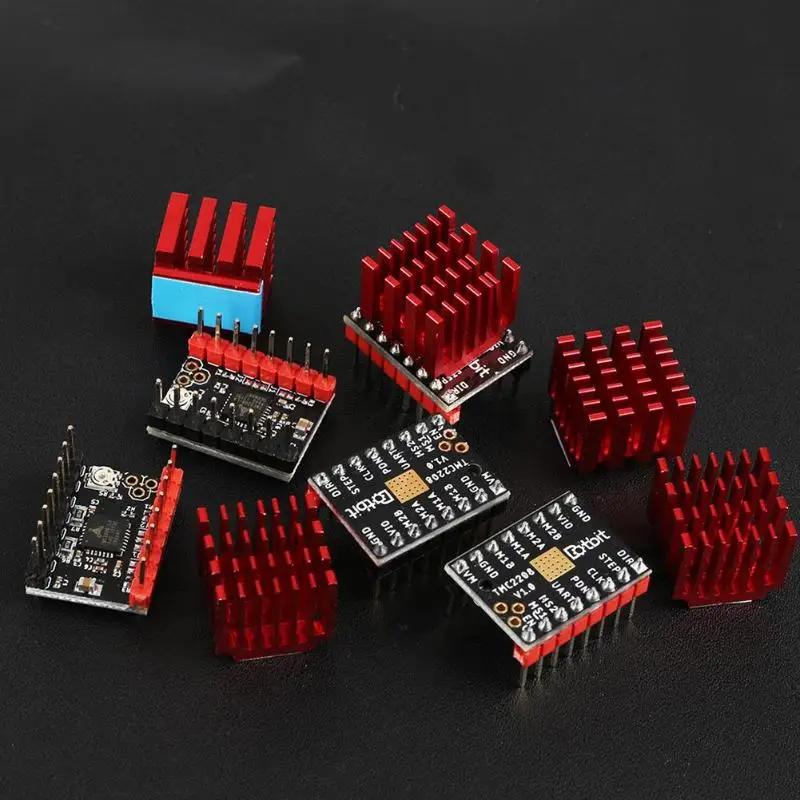

TMC2208 V1.0 шаговый двигатель бесшумный драйвер 256 высокое подразделение для 3d принтера

Параметры:
Модель: TMC2208 V1.0 шаговый двигатель беззвучный драйвер
Сегменты: 256
Применимая Материнская плата: для MKS/Ramps1.4-6/Lerdge/Rumba
Размер продукта: 20*20*15 мм/0,78*0,78*0,59''
Алгоритм и регулирование тока привода:
1. VREF измеряет напряжение GND и средний конец потенциометра.
2. Не подключайте мотор при измерении напряжения, иначе привод легко сгорит.
3. При измерении напряжения подключите блок питания вместо подключения только USB.
4. Пожалуйста, обратите особое внимание на направление, не вставляйте в обратное!
Управление:
1. При использовании на плате управления принтером, пожалуйста, держите 3 крышки перемычки под розеткой.

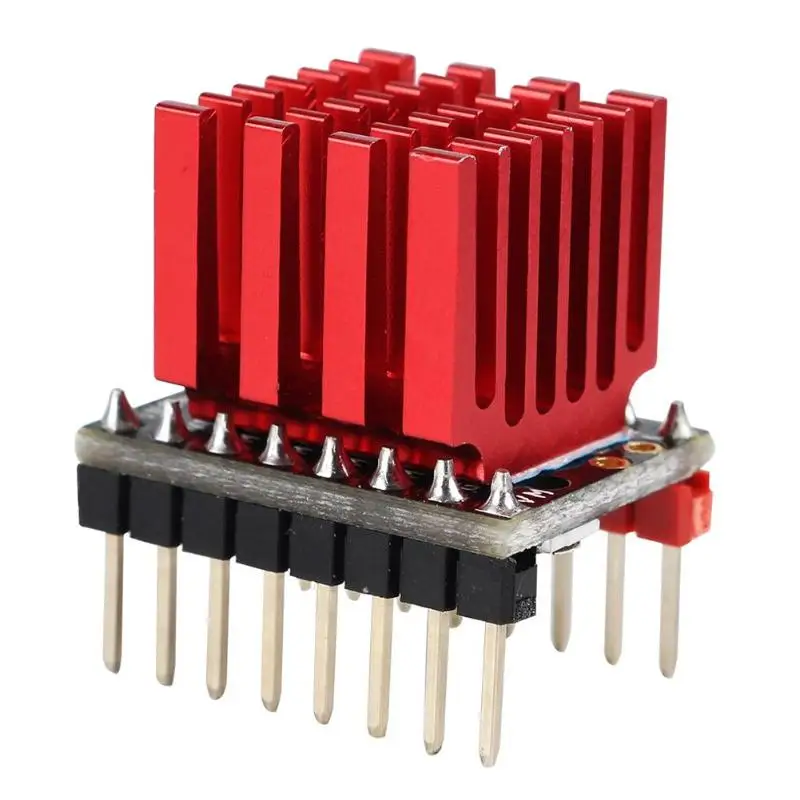

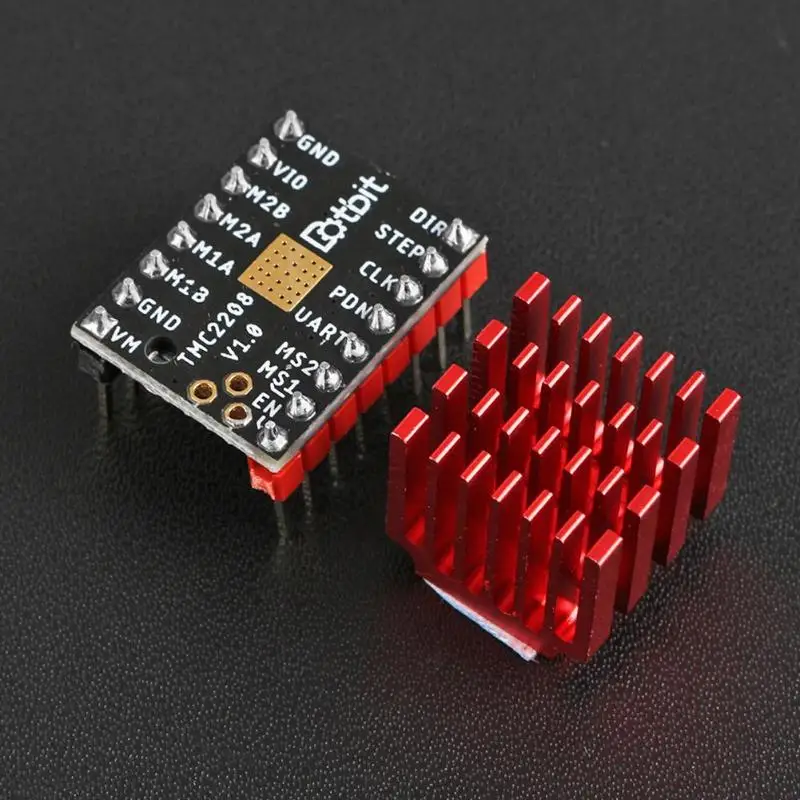

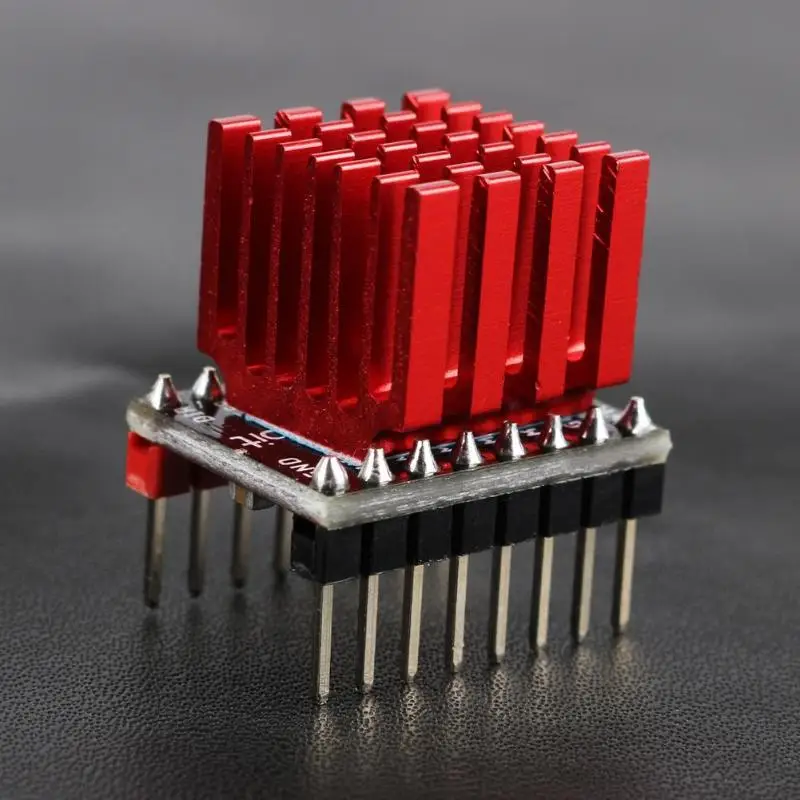

2. Из-за характеристик чипа, должны быть приняты меры по рассеиванию тепла! Теплоотвод непосредственно прикреплен к печатной плате, обратите внимание на направление теплоотвода, в противном случае теплоотвод будет соединен с контактами и вызовет короткое замыкание.
3. Направление двигателя в точности противоположное A4988 и DRV8825. Если вы хотите заменить A4988 напрямую, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя.
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и разного светильник, изображение может не показать фактический цвет изделия. Спасибо за понимание.
Упаковка pureglas
1 х 3d принтер TMC2208 V1.0 шаговый двигатель беззвучный драйвер
