Точка IWR6843AOPEVM миллиметровая волна антенна датчик посылка модуль оценки MMWAVEICBOOST

Описание

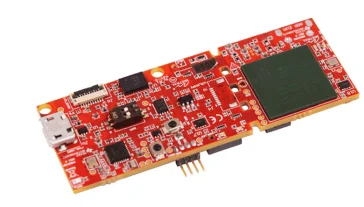

IWR6843 антенна-на-посылка (AoP) оценочный модуль (EVM) является простым в использовании mmWave датчик EVM со встроенным, коротким диапазоном, технология AoP с широким полем обзора (FoV), которая обеспечивает прямое подключение к платформе несущей карты датчиков mmWave (MMWAVEICBOOST) и позволяет использовать отдельно.

IWR6843AOPEVM позволяет получить доступ к точке-Облако данных через USB интерфейс и аналого-цифрового преобразователя (АЦП) передача данных через 60-pin высокоскоростной разъём.

Этот комплект поддерживается стандартными инструментами и программным обеспечением mmWave, включая mmWave studio (MMWAVE-STUDIO) и mmWave software development kit (MMWAVE-SDK). IWR6843AOPEVM с MMWAVEICBOOST может соединиться с TI MCU LaunchPad экосистемой.

5-в 2,5-блок питания с 2,1 мм цилиндрической вилкой (центральный положительный), который требуется для работы с MMWAVEICBOOST, не входит в комплект. TI рекомендует приобрести внешний источник питания, соответствующий применимым европейским стандартам безопасности. Это не требуется для самостоятельной работы.

Характеристика
60-ггц до 64-ггц mmWave датчик
Встроенная посылка 4RX/3TX антенна с азимутом 130 ° FoV и высотой 130 ° FoV
Поддерживает 60-pin высокоскоростным интерфейсом для хост-интерфейс управления
Автономный режим для размещения и тестирования форм-факторов
Один usb-кабель для питания и передачи данных

Дополнительные функции при сопряжении с MMWAVEICBOOST

Подключаемый модуль BoosterPack
Отладка и эмуляция через встроенный XDS110
Доступ к SPI, iec через FTDI
DCA1000EVM интерфейс для первичного захвата данных ADC
Совместимость с инструментами mmWave studio (MMWAVE-STUDIO), включая mmWave demo visualizer (MMWAVE-DEMO-VISUALIZER)
Может интерфейс
14 контактный интерфейс JTAG

Он содержит предметы
IWR6843AOPEVM
Монтажный стенд
Плоские шайбы
Pan-головкой и крестообразным шлицем
USB type-A male to micro-B male Кабель (3 фута)
Руководство по быстрому запуску
Гарантийный талон (лист об отказе от ответственности)
