Описание
Параметр модуля
1, рабочее напряжение: 9 V ~ 24 V
2. Входной ток: (4.00MA ~ 20.00MA/0.00mA ~ 20.00mA)
3. Выходное напряжение: (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в).
4. Режим управления: 4.00MA (mA) ~ 20.00MA (mA) вход преобразуется в соответствующий (0,00 V ~ 5,00 V/0,00 V ~ 10,00 V).
5, Метод вывода:
1. J1 pad на плате: открытая схема (вход 4.00mA, ~ 20.00mA); короткая (вход 0.00mA ~ 20.00mA), по умолчанию открывается
2. J2 pad на плате: открытая схема (выход 0,00 V ~ 5,00 V); укороченная (выход 0,00 V ~ 10,00 V), по умолчанию-открытая цепь.
6, область применения: текущий сигнал на сигнал напряжения; Дистанционное оборудование для сбора данных и управления;
7, Размер: (длина) 26 мм * (ширина) 23 мм * (высота) 10 мм

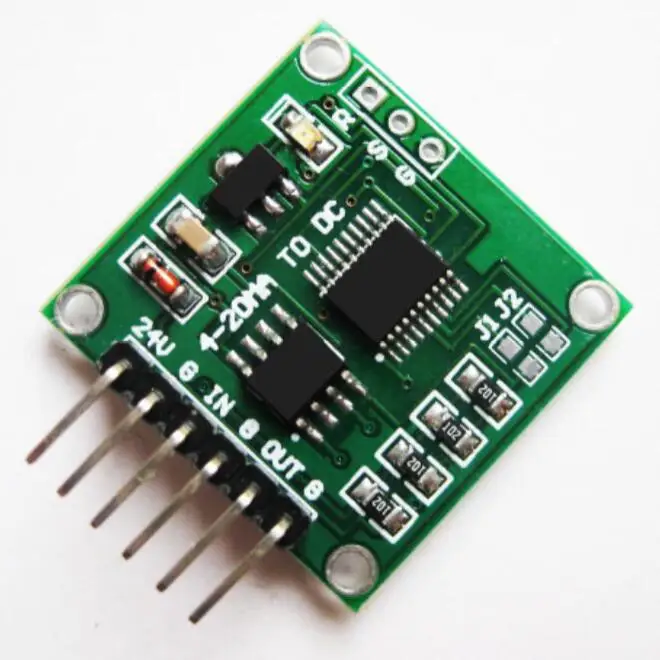

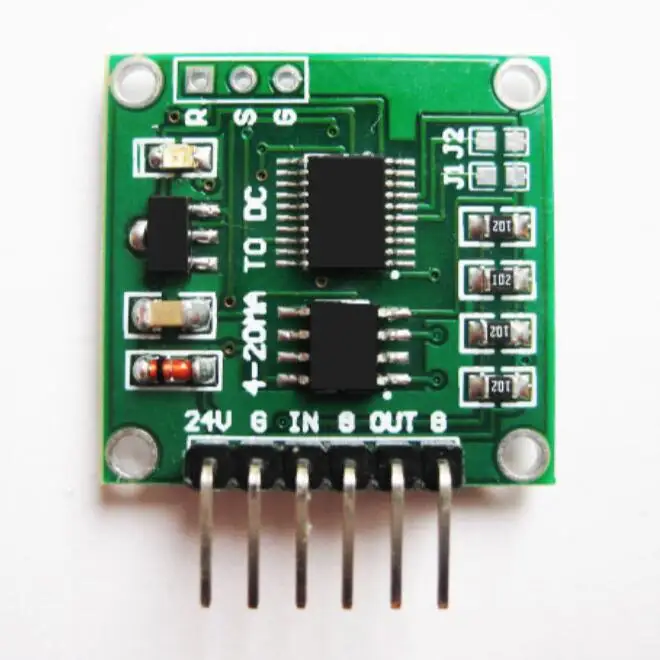

Модуль интерфейса:
24 В: Положительный интерфейс питания (9 В ~ 24 В).
G: наземный интерфейс питания.
В: входной интерфейс сигнала (4.00MA ~ 20.00MA/0.00MA ~ 20.00MA).
G: наземный интерфейс питания.
Выход: выходной интерфейс сигнала (0,00 в ~ 5,00 в/0,00 в ~ 10,00 в).
G: наземный интерфейс питания.
Примечание: При выходе 0,00 в ~ 10,00 в напряжение питания должно быть 15 В.
