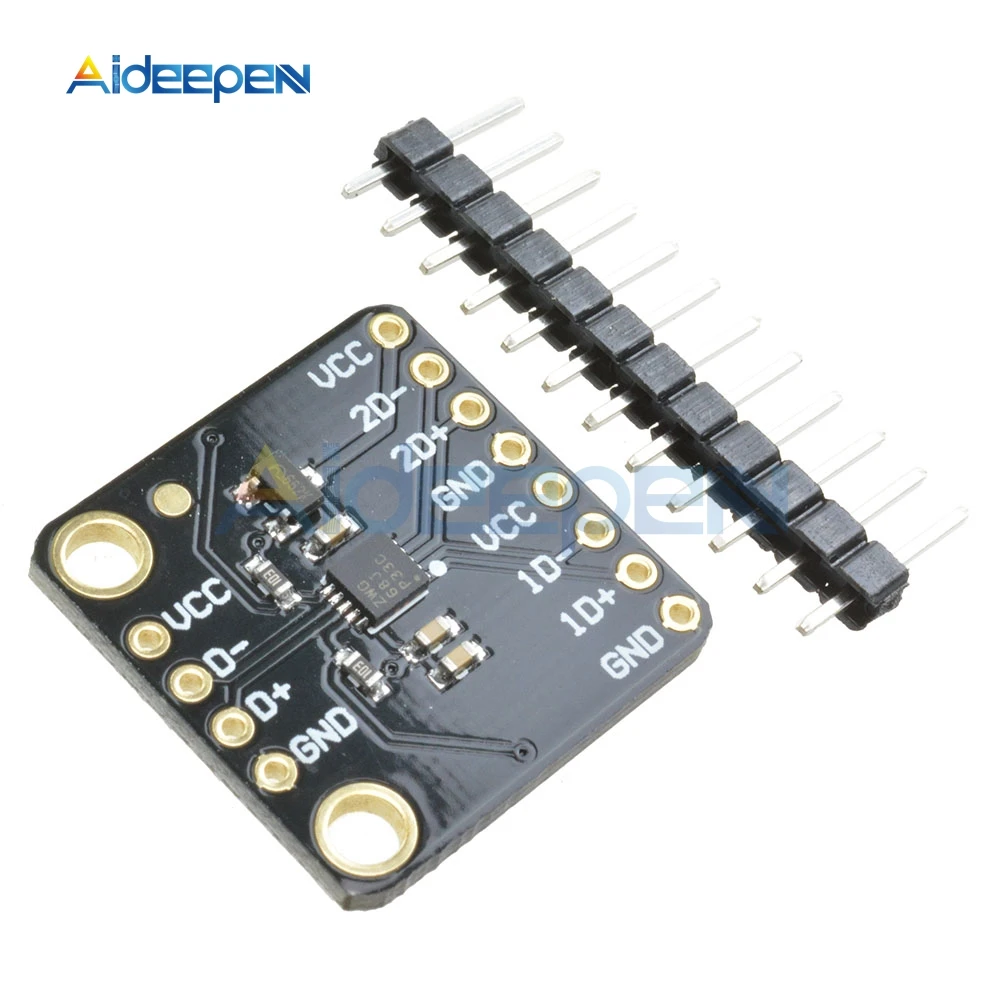

TS3USB221 высокоскоростной USB 2,0(480 Мбит/с) 1:2 мультиплексор к Demultiplexer Switch с одним включением модуля платы

Описание продукта:

TS3USB221E-это переключатель с высокой пропускной способностью, специально разработанный для переключения высокоскоростных сигналов USB 2,0 в телефонных и потребительских приложениях, таких как мобильные телефоны, цифровые камеры, и ноутбуки с концентраторами или контроллерами с ограниченным USB I/Os. Широкая полоса пропускания (1 ГГц) этого переключателя позволяет передавать сигналы с минимальными краями и фазовыми искажениями. Устройство мультиплексирует дифференциальные выходы с usb-хост-устройства на один из двух соответствующих выходов. Переключатель двунаправленный и обеспечивает небольшое или полное затухание высокоскоростных сигналов на выходах. TS3USB221E предназначен для низкого перекоса бит-к-бит и высокой шумоизоляции от канала к каналу, и совместим с различными стандартами, такими как высокоскоростной USB 2,0 (480 Мбит/с).

TS3USB221E интегрирует ячейки защиты от ЭСР на всех контактах, доступна посылка сына (3 мм × 3 мм), а также в крошечных & micro; посылка QFN (2 мм × 1,5 мм) и отличается диапазоном температур свободного воздуха от-40 °C до 85 °C.

Особенности

VCC работа от 2,5 В до 3,3 В

Переключение I/Os принимает сигналы до 5,5 В

1,8-V совместимые входы управления-Pin

Режим низкой мощности при отключении OE (1 & micro; A)

RON = максимум 6 Ω

& Delta; rON = 0,2 Ω типичный

Cio (on) = 7 pF максимум

Низкое энергопотребление (30 & микро; максимум)

ESD производительность протестирована на JESD 22

7000-V модель человеческого тела

(A114-B, класс II)

1000-в модель заряженного устройства (C101)

ESD производительность I/O порт для GND

12-кв модель человеческого тела (A114-B, класс II)

Контактный разряд ±7-КВ (IEC 61000-4-2)

Высокая пропускная способность (1 ГГц)
