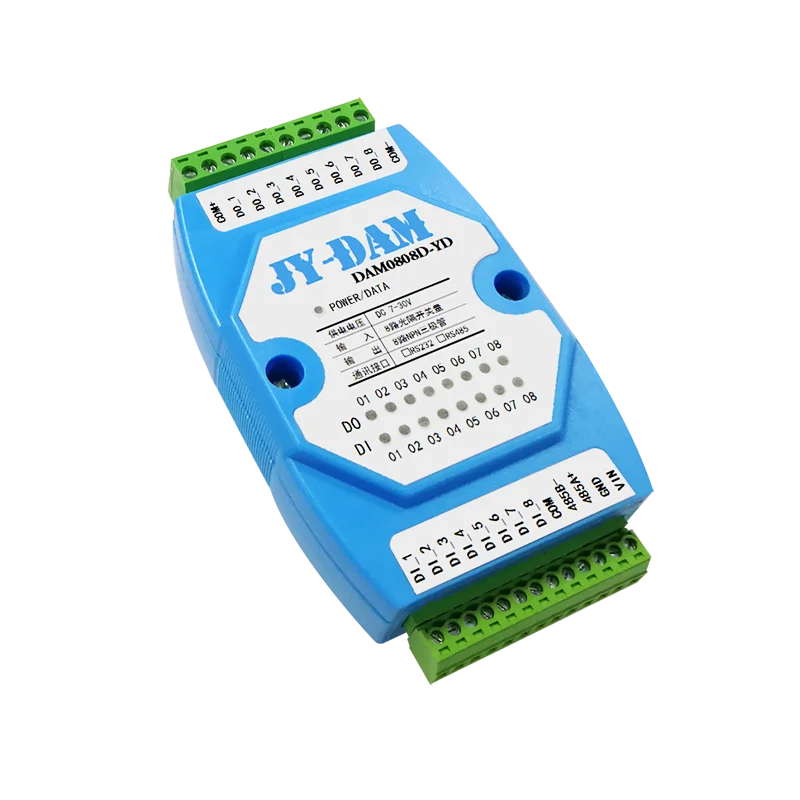

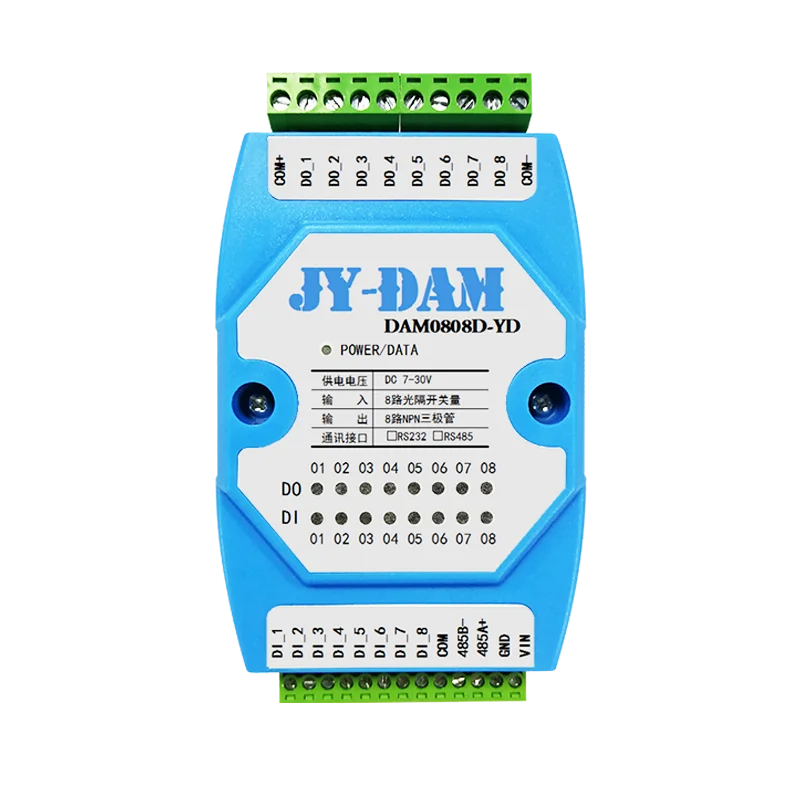

Цифровой модуль ввода/вывода цифровой изолированный модуль 8DI/8DO RS485 MODBUS связь

Особенности

Напряжение питания: DC7-30V;

8 изолированных оптопара входов;

8-канальный видеорегистратор выходной переключатель

Скорость передачи данных: 2400,4800, 9600,19200, 38400 (по умолчанию 9600, можно изменить);

Протокол связи: поддержка стандартных modbus RTU и modbus ASCII;

Вы можете установить 0-255 адресов устройств, которые могут быть заданы программным обеспечением.

Продукт Особенности

Восьмикратное переключение NPN транзистор выход OC

Восемь изолированных оптопары входов, которые могут быть подключены к пассивным контактам и напряжению постоянного тока 3,3-24 В.

Модель изделия

无源开关量接线示意图

Публикации в: COM端与VIN可以在设备内连接, 购买时需说明 。

有源开关量接线示意图

RS232接线说明

RS485级联接线方式

Http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar (软件视频教程连接)

Функции программного обеспечения:

Переключатель статус запроса

Сведения об отладке запрос

Настройка офсетная печать адрес

Функция и настройка режима работы

Подключите устройство

Http://www.juyingele.com.cn/software/software/Tuying программное обеспечение для отладки Yingxiang плотина tutorial.rar (программное обеспечение видео учебное подключение)

Откройте «программное обеспечение для конфигурации серии Juying Dangxiang DAM»; панель настройки последовательного порта: Выберите com-порт, соответствующий вашему компьютеру на последовательном порту, выберите скорость передачи данных по умолчанию (9600) устройства (перед установкой скорости передачи самостоятельно) и заполните «254» (254-адрес вещания устройства). Выберите соответствующую модель модели устройства. После установки 4 параметров вышеуказанного устройства нажмите, чтобы открыть последовательный порт, и нажмите кнопку реле «JD1». Если реле ответит, соединение успешно.

Как изменить адрес устройства

Введение адрес устройства

Это устройство является устройством без dip-переключателя, поэтому адрес устройства = Смещенный адрес.

Прочитайте адрес устройства

Нажмите «Прочитайте адрес» над программным обеспечением

Чтение и настройка скорости передачи

Нажмите «Read» и «Set» в панели настройки скорости передачи данных ниже для чтения и установки скорости передачи данных и адреса соответственно. После операции необходимо перезагрузить устройство и изменить настройки последовательного порта компьютера.

线圈寄存器地址表:

Инструкция поколения инструкции

Пример и описание приложения: в дополнение к адресу DIP-переключателя локальный адрес имеет 254 по умолчанию в качестве адреса вещания. Когда на шине находится только одно устройство, вам не нужно беспокоиться об адресе DIP-переключателя, вы можете использовать 254-адрес напрямую. При наличии нескольких устройств в шине можно выбрать различные адреса через DIP-переключатель и использовать разницу в адресах при отправке инструкций по контролю.

Примечание: шина RS232-это шина от 1 до 1, то есть на шине может быть только два устройства, например, компьютер и релейная плата. Только шина 485 может смонтировать несколько устройств.

Инструкции можно получить через информацию об отладке "программное обеспечение для конфигурации серии Juying Soar DAM".

Инструкции по генерации инструкций: для инструкций, не указанных в таблице ниже, пользователи могут сгенерировать их согласно Протоколу modbus.

Общие проблемы и решения

1. Связь не может быть установлена и контролироваться с помощью интерфейса 232 после того, как плата реле работает.

Сначала проверьте, можно ли контролировать различные скорости передачи данных. Интерфейс 485 уделяет внимание проводам A +, B-и экранированным проводам. Экранированный провод не нужен, но он должен быть подключен, когда скорость передачи данных большая, даже если расстояние близко. Происходит на самом деле.

2. Для шины 485 смонтировано более одного устройства. Я посылаю реле 1 всасывания на адрес вещания 255, но не все модули имеют всасывание реле 1.

Адрес вещания может использоваться, когда на шине находится только одно устройство. Когда это больше одного устройства, используйте переключатель DIP, чтобы различить адрес для управления. В противном случае, Инструкция не может быть выполнена правильно, потому что модуль определяет данные связи асинхронно.

3. ПЛК Siemens и оборудование не могут нормально общаться

Siemens 485 bus AB определение противостоит устройству
