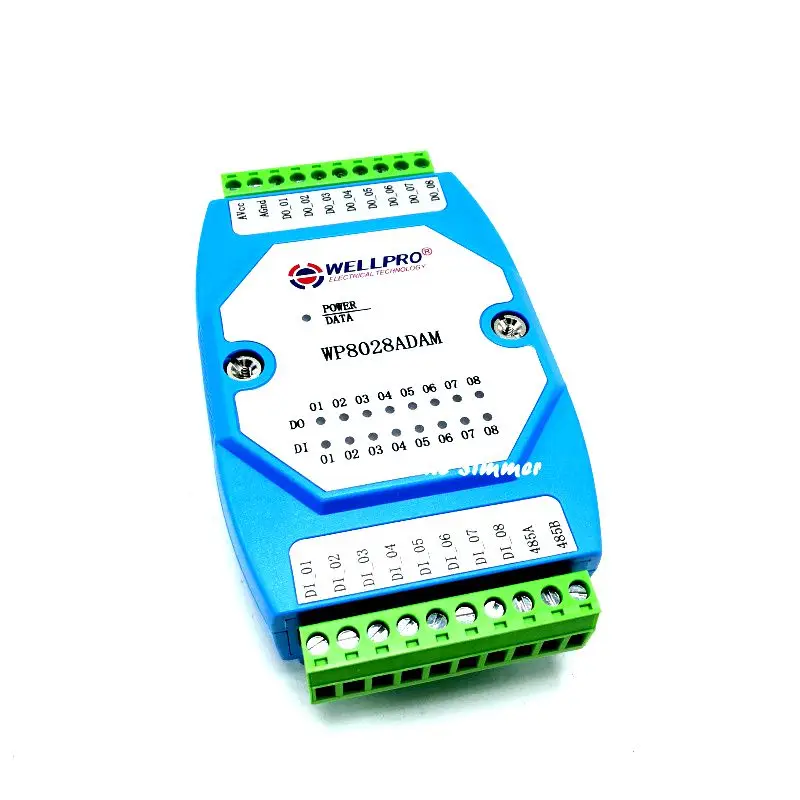

Цифровой вход и выход изолированный модуль 8DI/8DO MODBUS communication-WP8028ADAM

8 оптически изолированных цифровых входов и 8 оптически изолировали цифровые данные (биполярный транзистор открытый сборник выход)

RS485MODBUSRTU стандартная связь, может быть сетевой с программным обеспечением конфигурации, PLC, промышленный сенсорный экран и т. Д.

С индикаторами состояния связи, ввода и вывода

Схема связи принимает защиту от молнии и анти-помех дизайн

Может быть широко использован для Обнаружение сигнала и контроль промышленного периферийные устройства

· Трехлетняя гарантия для нормального использования

Во-вторых, основные параметры

· Цифровой входной канал: 8 каналов (активный низкий)

Цифровой выходной канал: 8 каналов (биполярный транзистор открытый сборник выход, 500mA)

Диапазон рабочих температур:-20 ~ 70 °C

Внешний источник питания: DC90 ~ 30 В/2 Вт

Предохранение от изоляции: 1500VDC

Способ крепления: Стандартная DIN рейка или Резьбовая оправа

· Размеры: 125 × 73 × 35 мм

3. Команда управления цифровым выходным сигналом (несколько элементов управления):

Записанные данные «A4» преобразуются в бинарный номер «10100100», который соответствует 8 цифровым выходным сигналам слева направо.

Состояние DO_08-0_01, то есть, DO_08, DO_06, DO03 имеет выход, и другие каналы не имеют выхода. После получения правильной команды, модуль ответит в соответствии с командой и отправит команду ответа обратно на хост, указывая, что связь успешно.

4, команда управления цифровым выходным сигналом (одиночное управление):

Отправка: 01 05 00 00 FF 00 8 C3A (пример/гексадицималь)

После получения правильной команды, модуль отвечает в соответствии с командой и отправляет команду ответа обратно на хост, указывая, что связь успешно.

5, команда получения статуса цифрового вывода:

Отправить: 01 01 00 00 00 00 08 3D CC (пример/гексадицималь)

Считываемые данные «A4» преобразуются в бинарное число «10100100 ", последние 8 цифр являются действительными, и состояние четырех цифровых выходных сигналов DO_08-D0_01 соответственно соответствует слева направо, то есть DO_08, DO_06、DO_03 имеют выходы, другие каналы нет выхода

7, команда настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Команда показывает, что инструкция выдана модулю, и новый адрес модуля установлен в 01. Настройка может быть сохранена в результате отключения питания; адрес модуля по умолчанию 01. Когда множественные модули требуются для сети, адрес каждого модуля может быть выполнен. Отдельные настройки, потому что используется адрес Группы, поэтому в сети 485 есть только один модуль. В противном случае адреса всех модулей в сети 485 будут настроены на тот же адрес. Пожалуйста, внимательно используйте эту инструкцию; Когда модуль получает правильный после команды, соответствующие действия сделаны в соответствии с командой, и команда ответа отправляется обратно на хост, указывая на то, что сообщение является успешным.

7, команда настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Эта команда означает выполнить команду к модулю, установить параметры связи модуля до '9600, N (без проверки), 8, 1 ', настройка может быть сохранена по мощности; по умолчанию параметр связи модуля является '9600, N (нет проверки), 8,1 ', При настройке новых параметров связи, выберите правильные параметры связи в настройках связи и перезагрузите порт связи, пожалуйста, используйте эту команду тщательно; как правило, скорость передачи данных низкая, скорость передачи медленная, высокая стабильность передачи, установить aud высокая скорость передачи, низкая стабильность передачи; Когда модуль получает правильную команду, в соответствии с командой, чтобы сделать соответствующие действия, и отправить команду ответа обратно на хост, указывая, что связь успешно

Шесть, описание индикатора связи

После включения модуля индикатор связи показывает зеленый

В модуле связи индикатор связи мигает

Модуль получает правильную команду, и индикатор связи показывает зеленый

Модуль получает команду error или команду non-this module address, и индикатор связи показывает красный цвет.

Seven, инструкции по отладке хоста компьютера

Этот модуль предоставляет программное обеспечение для отладочной работы для установки функции и настройки параметров модуля. Пожалуйста, выполните следующие действия:

· Используйте конвертер RS485 для подключения компьютеров и модулей

Подключите внешний источник питания 12 В или 24 В к модулю и включите его.Чтобы избежать ненужных повреждений, пожалуйста, проверьте, правильно ли подключены положительные и отрицательные клеммы блока питания перед включением питания.

· Откройте программное обеспечение для отладки, выберите соответствующую модульная модель, введите функцию отладки или интерфейс настройки параметров

Установите правильные параметры связи и откройте порт связи.

· Выберите соответствующие настройки, варианты приобретения и управления
