I. Обзор продукта
l8Оптоизолированные Цифровые входы и 4 релейных выхода (SPST нормально открытый SPST-1)
lИспользование стандартного RS485 MODBUS RTU связи, сети и конфигурации программного обеспечения может быть, PLC, промышленный сенсорный экран, и т. Д.
lС индикатором состояния связи и ввода и вывода
lКоммуникационная цепь lightning, анти-помех дизайн
lПолучение и контроль сигнала может быть широко использован в приборах промышленного поля
lОбычная гарантия три года
Во-вторых, основные параметры
l8-канальный цифровой входных каналов (активный низкий)
lРелейный выход4 канала (SPST)
lЕмкость контакта реле 2A/250VAC 2A/30VDC
lДиапазон рабочих температур-20 ~ 70
lВнешний источник питания DC 9 V ~ 30 V/5 W
l1500VDC защита изоляции

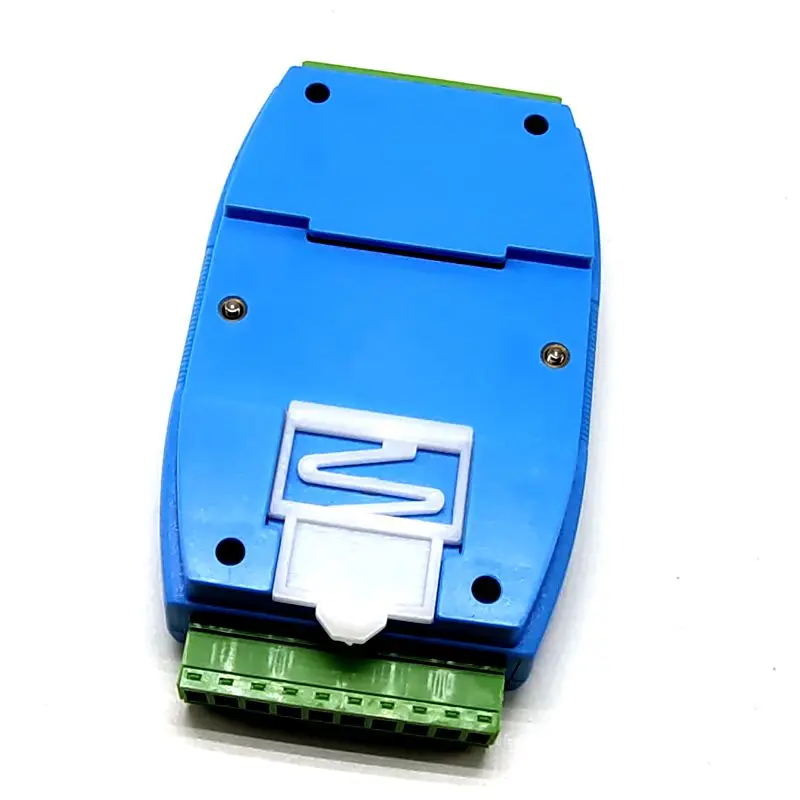

lСтандартный монтаж на din-рейку или винтовое крепление
lРазмеры 125 × 73 × 35 мм

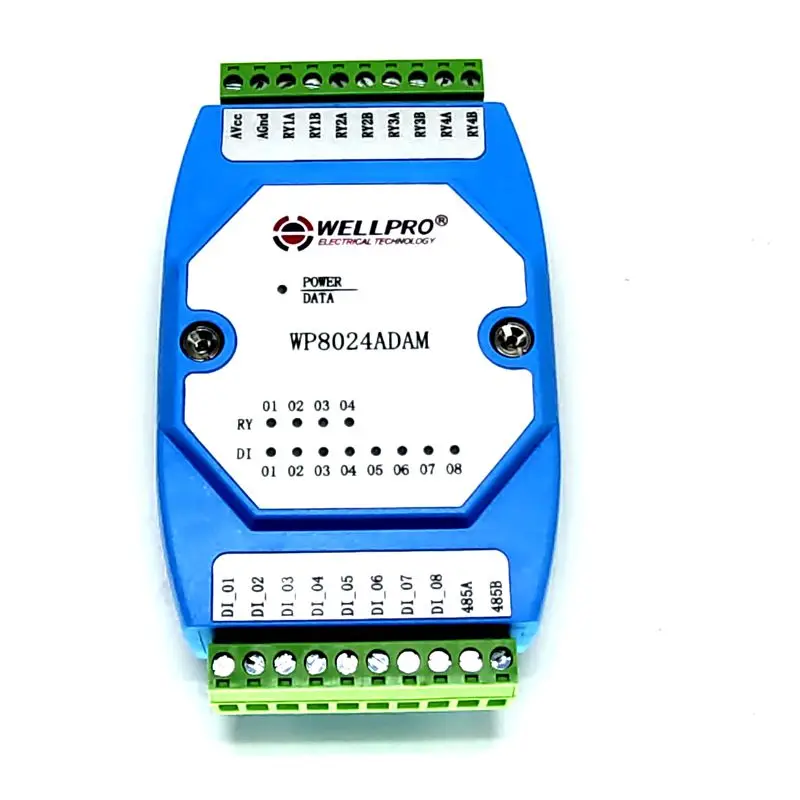

В-третьих, определение интерфейса
| AVcc | Внешний вход питания положительный терминал |
| AGnd | Отрицательный внешний входной терминал питания |
| RY1A | 1 релейный выход нормально открытый контакт A |
| RY1B | 1 релейный выход нормально открытый контакт B |
| RY2A | 2 релейных выхода, нормально открытый контакт A |
| RY2B | 2 релейных выхода, нормально открытый контакт B |
| RY3A | 3 релейных выхода, нормально открытый контакт A |
| RY3B | 3 релейных выхода, нормально открытый контакт B |
| RY4A | 4 релейных выхода, нормально открытый контакт A |
| RY4B | 4 релейных выхода, нормально открытый контакт B |
| DI_01 | Первый цифровых входных сигналов |
| DI_02 | 2 цифровых входного сигнала |
| DI_03 | 3 цифровых входного сигнала |
| DI_04 | 4 цифровых входного сигнала |
| DI_05 | 5 цифровых входных сигналов |
| DI_06 | 6 цифровых входных сигналов |
| DI_07 | Глава 7 цифровых входных сигналов |
| DI_08 | Статья 8 цифровых входных сигналов |
| 485A | RS485Сигнал A + |
| 485B | RS485Сигнал в-режиме |
В-четвертых, цифровая/релейная схема приложения
1Цифровые входы Применение
2Релейный выход приложений
Пятый, связь, инструкция
1,Описание параметров связи (заводской по умолчанию): 9600, N, 8,1
| Параметры | Объяснение |
| 9600 | Скорость передачи данных |
| N (Нетчетности) | Паритет |
| 8 | Скорость передачи информации в |
| 1 | Стоп-битов |
2, Команда сбора цифрового входного сигнала:
Отправка:01 02 00 00 00 08 79 CC(Чехлы/16 шестигранных)
| Данных | Байт | Описание данных | Обратите внимание |
| 01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
| 02 | 1 | Функция код | 02Прочитайте вход Биты |
| 0000 | 2 | Введите адрес (1х тип) | 0000-Вход бит начальный адрес |
| 0008 | 2 | Считывает длину входного бита | 0008-Прочитайте восемь входных Биты |
| 79CC | 2 | CRCКонтрольная | Перед всеми данными CRC |
Получите:01 02 01 C220 19(Чехлы/16 шестигранных)
| Данных | Байт | Описание данных | Обратите внимание |
| 01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
| 02 | 1 | Функция код | 02Прочитайте вход Биты |
| 01 | 1 | Байт рассчитывать | Ввиде горшка 01-Прочитайте один байт длина |
| C2 | 1 | Считывать данные | C2-Считывает состояние входного бит |
| 2019 | 2 | CRCКонтрольная | Перед всеми данными CRC |
Считывание данных "C2", преобразованных в бинарное число "11000010", слева направо соответствуют состоянию 8 цифровых входных сигналов DI_08-DI_01, что DI_08, DI_07, DI_02 вход, без ввода другие каналы
3Команда управления выходным сигналом реле (больше управления):
Отправка:01 0F 00 00 00 04 01 037E 97(Чехлы/16 шестигранных)
| Данных | Байт | Описание данных | Обратите внимание |
| 01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
| 0F | 1 | Функция код | 0F-Написать несколько катушки |
| 0000 | 2 | Адрес катушки (тип 0x) | 0000-Катушка начального адреса |
| 0004 | 2 | Напишите длина катушки |
Характеристики
- Номер модели
- WP8024ADAM
