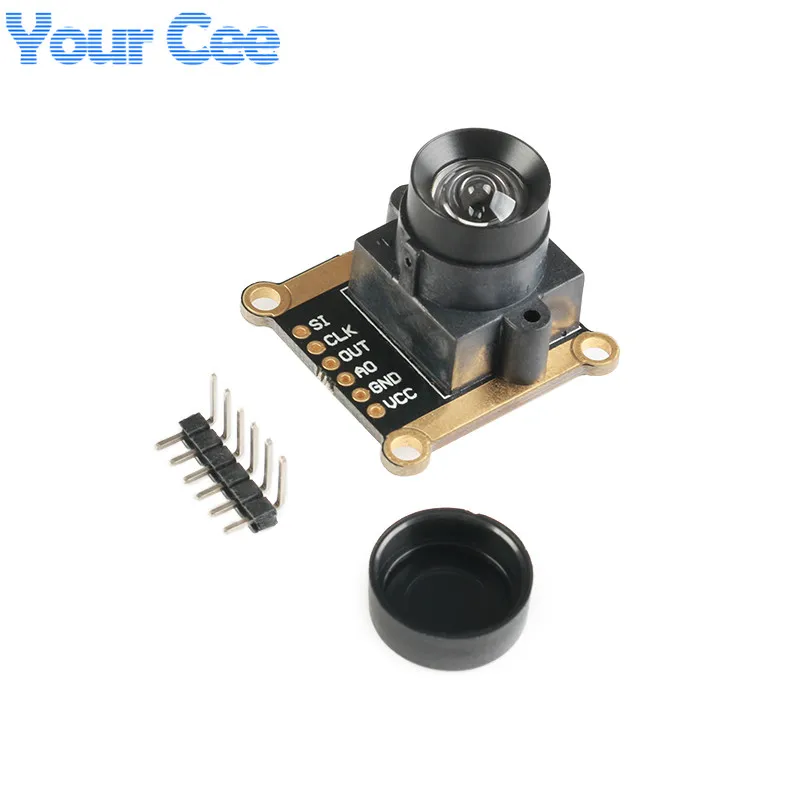

Купить TSL1401CL линейный датчик 128X1 линейный CCD Датчик камеры ультра широкоугольный объектив 120 градусов черно-белый модуль отслеживания линии

Описание

Описание:

TSL1401CL использует оригинальный импортированный чип TSL1401, и устройство обработки данных сигнала более совершенное. Обработка сигнала, фильтр низких частот; обработка сигнала отзывы уровня, фильтр верхних частот; обработка выходного сигнала, фильтрация низких частот. Антисухое сопротивление значительно Улучшено, и регулируемый резистор добавляется в операционный усилитель для регулировки выходного сигнала и улучшения удобства использования.

Продукт Dpecifications:

Напряжение: 3-5 В Размер: 29 мм X 29 мм

Описание контакта:

1. Источник питания VCC является положительным

2. Заземление GND

3. Аналоговый сигнал AO прямой выход

4. Выход аналоговой обработки сигнала

5. Входные часы CLK

6. Последовательный вход SI, запуск данных

TSL1401CL чип:

TSL1401CL линейный датчик 128X1 линейный CCD Датчик камеры ультра широкоугольный объектив 120 градусов черно-белый модуль отслеживания линии

В TSL140CL линейный датчик массив состоит из 128X1 массива фотодиода, связанные усилитель заряда интегральной схемой и внутренние пикселей функцией удержания данных, который предоставляет всю пикселей, которые включают и запуск и остановка раз. В массиве 128 пикселей, каждая из которых имеет светочувствительную площадь 3,524.3 квадратных микрон. Расстояние между пикселями составляет 8 микрон. Управление упрощает логику внутреннего управления, требуя только одного последовательный вход (SI) сигнала и часов CLK

ЛАГ изображения-это остаточный сигнал в пикселях, на котором находится предыдущая экспозиция. Он определяется как процент сигналов белого уровня, которые подвержены воздействию черных условий после того, как один пиксель подвержен воздействию белых условий.
