UM220-IV/RTD Kilometric положение MH16-L1 Beidou чип/модуль ttl/232+ 3 М антенна

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\
\

\

\

\

Наш магазин предоставляет техническую поддержку! больше общения с проектов в области электронного развития!

\
\

Скидка на покупку, Официальный счет-фактура.

\

Обучающее видео:

\
\

Https://pan.baidu.com/s/1-uXfcizoMcrgnj-S9SfOHQ

\
\

Um220соответствующая техническая информация (сопутствующее программное обеспечение/схема цепи/pcbчертежи плат и связанные с ними процедуры):

\
\

UM220-III RS232Interface данные:

\
\

\
\

\
\

\
\

\
\

Http://pan.baidu.com/s/1wDh5k?qq-pf-to=pcqq.c2c

\
\

\
\

COMturnUSBConnecting линии:

\
\

Http://item.taobao.com/item.htm?id=7881946695

\
\

\
\

Линия передачи данных:

\
\

Https://item.taobao.com/item.htm?spm=a1z09.8149145.0.0.37377a6cnSvozs&_u=a9m3ded8d2&id=534974794450

\
\

\
\

VehicleUSBCigarette Зажигалка источника питания

Док-станция с Chihiro местоположения:

\
\

Один 、 UM220Module введение

\
\

Новая launchUM220-IVBeidouGPSEvaluation плата, тестовая плата

\
\

\
\

Два 、 UM220Chip введение

\
\

UM220-IV N он был запущен Hexingtong для рынка фронтальной загрузки автомобиля. двухрежимный модуль позиционирования BDS/gps UM220-IV N четвертое поколение. GNSS Навигационные и позиционирующие модульные продукты, низкое энергопотребление анти-помехи с полностью независимостью прав интеллектуальной собственности ГЕКСИН спутниковой связи SoCchip-UC6226, высокая интеграция, низкое энергопотребление, анти-помехи дизайн, подходит для навигации и позиционирования, продукты с высокой надежностью и требованиями к качеству
\
\
Преимущество продукта
\
• Калибровочные продукты, чип coincidenceAEC-Q100, производственный комплимент 16949
\
• Отличная навигация, позиционирование, поддержка самостоятельного позиционирования одной системы и многосистемное позиционирование
\
• Анти-помехи дизайн, модуль может работать стабильно в сложных электромагнитных условиях
\
• Защита от низкого Мощность дизайн
\
• SupportA-GNSS, D-GNSS
\
• Совместимость с модулем mainstreamGPS, экономия стоимости замены
\
• Поверхностный монтаж SMD упаковки, удобное производство клиентов

\
\

\
\

Три, um220модульная/Введение в макетную плату

\
\

Плата нагрузки width5-12 входного напряжения vdcнапряжение, setTTL-232 (защита ленты), если плата не оборудована этой схемой питания и последовательная портовая плата, это доставит много хлопот для вашей отладки. пожалуйста, сделайте заказ.При покупке, вы должны увидеть, есть ли два модуля на плате.

\
\

\
\

\

1. pcbAdapter plate, два последовательных порта были добавлены (TTLlevel) все выходят., alsoTXD, RXDAll серийные слоганцы помечены.

\
\

2. Плата является широким входом напряжения., um220-NThe рабочее напряжение is3V.

\
\

3. setTTL -- RS232Level преобразования (защита ленты), удобная отладка, setPPSOutput светодиодный, при позиционировании, светодиодный Meeting1S вспышка один раз.

\
\

4. Есть магнитные бусины в конце последовательного порта + TVSUsed для устранения скачков, сделать доску более безопасной и стабильной.

\
\

5. Предоставить техническую поддержку и необходимую информацию, специальные инициализации 51 + lcd1602программа для отображения информации, такой как долгота и широта.

\
\

6. Два набора входного и выходного напряжения, DC005/вставка для булавок; set3.0V вход и выход.

\
\

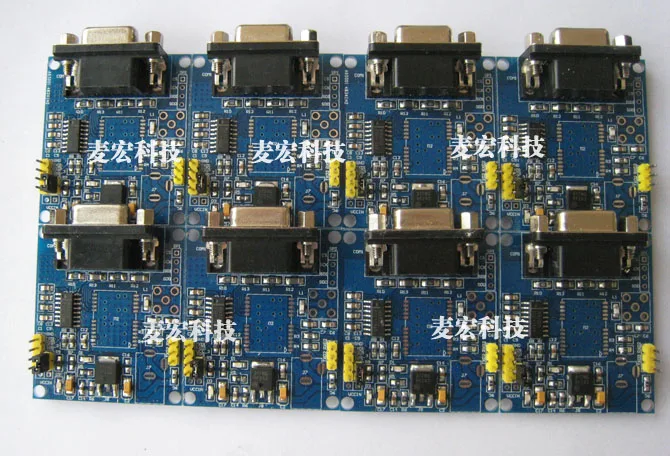

Четыре, um220модульная/макетная доска фотографии

\
\

Макетная плата Размеры:5,05X4,65 см

\
\

Расстояние между отверстиями (длинна):4,5X4 см

\
\

Диаметр диафрагмы:2,5 мм

\
\

\
\

\
\

2015New Elder Scrolls IV:

\
\

\
\

\
\

Группа схема:

\
\

\
\

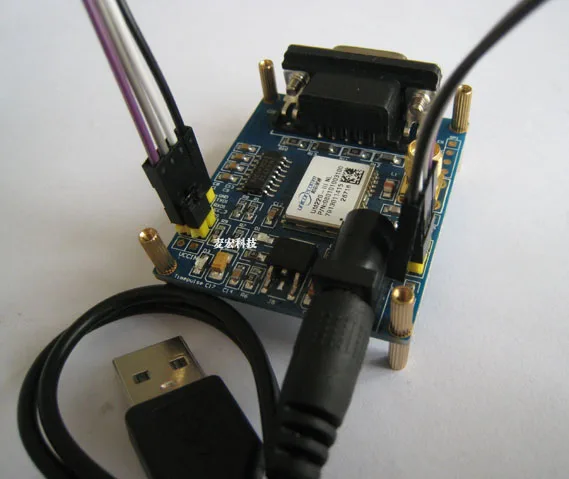

Упаковка реальная карта: (контейнерный шнур питания 1 корень, DuPont line 2 корень)

\
\

\
\

\
\

\
\

\
\

Пять, um220модульные/общие вопросы и решения макетной платы

\
\

1. В чем разница между двумя последовательными портами?

\
\

Ответ: два последовательных порта s почти одинаковы, когда чип работает правильно, последовательный порт outputnmeaудлиненное заявление; разница: последовательный порт 1 может также использоваться для обновления внутренней системы чипа.

\
\

2. Может ли этот чип isGPS BD двойная система? Вы можете настроить его как justGPS или justBD система atic?

\
\

Ответ: это двойная система., и чип является двойной системой по умолчанию. Можно настроить, он может быть настроен по ПК., только need2-3Bar инструкции.

\
\

3 вывода NMEAWhat такое заявление? Могу ли я настроить для вывода только те инструкции, которые я хочу?

\
\

Ответ: $ GNGGA, 235944,000, 3152,851058, N, 12111,819157, E, 00, 0,000, 30,999, M, 0, M, * 6F
\
$ GNGLL, 3152,851058, N, 12111,819157, E, 235944,000, V, N * 57
\
$ GNGSA, A, 3, 0,000, 0,000, 0,000 * 2C
\
$ GNRMC, 235944,000, V, 3152,851058, N, 12111,819157, E, 0,000, 0,000, 110611, E, N * 23

\
\

Может, аналогично, требуется всего несколько сообщений.

\
\

4 um220какова скорость передачи данных по умолчанию последовательного порта? Можно ли изменить?

\
\

Ответ: 9600; три последовательных порта могут быть изменены, чтобы быть самостоятельными, изменение не влияет на другой, Опциональная скорость передачи данных, которая может быть установлена, включает в себя: 4800/9600/14400/19200/38400/57600/115200/230400 。

\
\

5 UM220 outputnmeaкакова частота сообщений? Можно ли настроить его, чтобы сделать его частота выше или ниже?

\
\

\
\

Ответ: 1 Гц; допустимый, similarly1-2The два предложения, и его Выходная частота является высоким. 5 Гц.

\
\

Шесть, um220модульная/макетная плата отгрузочный список

\
\

\
\

Beidou/gps информация (долгота и широта) к удаленному терминалу (ПК/мобильный телефон) верхняя upper

\
\

\
\

\
\

Модуль измерения эффект

\
\

\
\

\
\

\
\

\
\

\
\

Широко используемая антенна BeidouGPSDual mode:

\
\

T1:Vehicle3Two-mode антенна с метром Магнитный патрубок
