Купить UNO R3 плата для Arduino совместимый+ CNC V3 щит+ 4x DRV8825 драйвер

Описание

Описание:

Тип товара: сумка-мешок

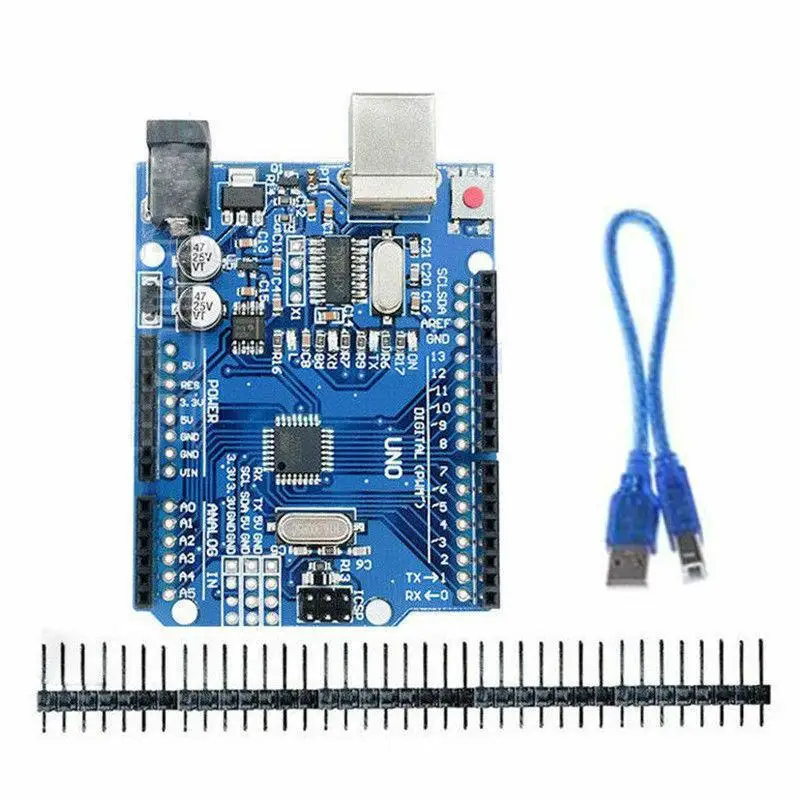

(1) UNO R3 CH340:
Добавьте два ряда отверстий для штифтов. Таким образом, он может быть подключен к обычной линии Dubond.
Добавьте 3 ряда отверстий для проводки.
Измените линейную упаковку ATMEGA328P на плоскую упаковку.
CH340G заменить ATmega16U2
CH340G драйвер ссылка для загрузки: проверьте здесь

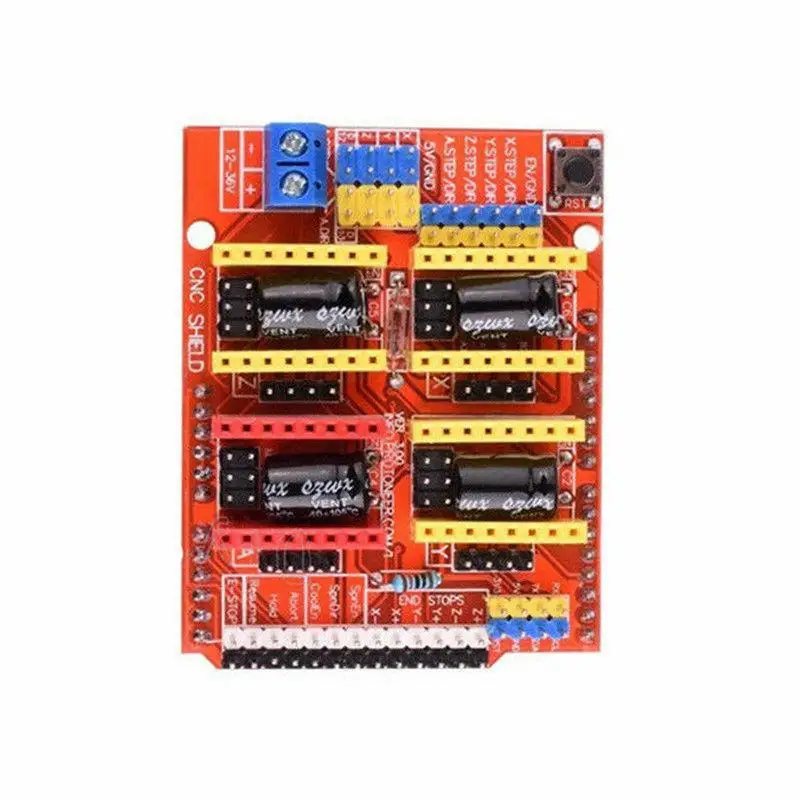

(2) щит с ЧПУ
UNO для модуля IO порта представления.
Ввода-вывода показатель выше и выше
UNO для платы расширения Arduino
EN (Драйвер шагового двигателя включает, активный низкий)
Z. DIR (управление направления Z-axis)
Y. DIR (управление Направление оси Y)
X. DIR (контроль направления оси X)
Z. Шаг (Z-axis stepper control)
Y. Шаг (y-осевой шаговый контроль)
X. Шаг (X-axis stepper control)
(3) DRV8825
1) простой интерфейс управления шагом и направлением
2) шесть различных шаговых решений: полный, полушаговый, 1/4-шаг, 1/8-шаг, 1/16-шаг и 1/32-шаг
3) регулируемое Управление током позволяет установить максимальный ток с потенциометром, который позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких ступенчатых скоростей
4) Максимальное напряжение питания 45 в
5) встроенный регулятор (не требуется внешнего логического напряжения)
6) может работать непосредственно с системами 3,3 V и 5 V
7) перегрев теплового отключения, перегрузки по току и блокировки под напряжением
8) Защита от короткого замыкания и короткой нагрузки
9) 4-секционный измельчитель для специй, 2 унций медная печатная плата для Повышенная устойчивость к воздействию высоких рассеивания
10) Открытый solderable заземление колодки под драйвером IC на нижней части PCB
11) Размер, выемка и интерфейс модуля совпадают с размерами наших шаговых моторов A4988 в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)
