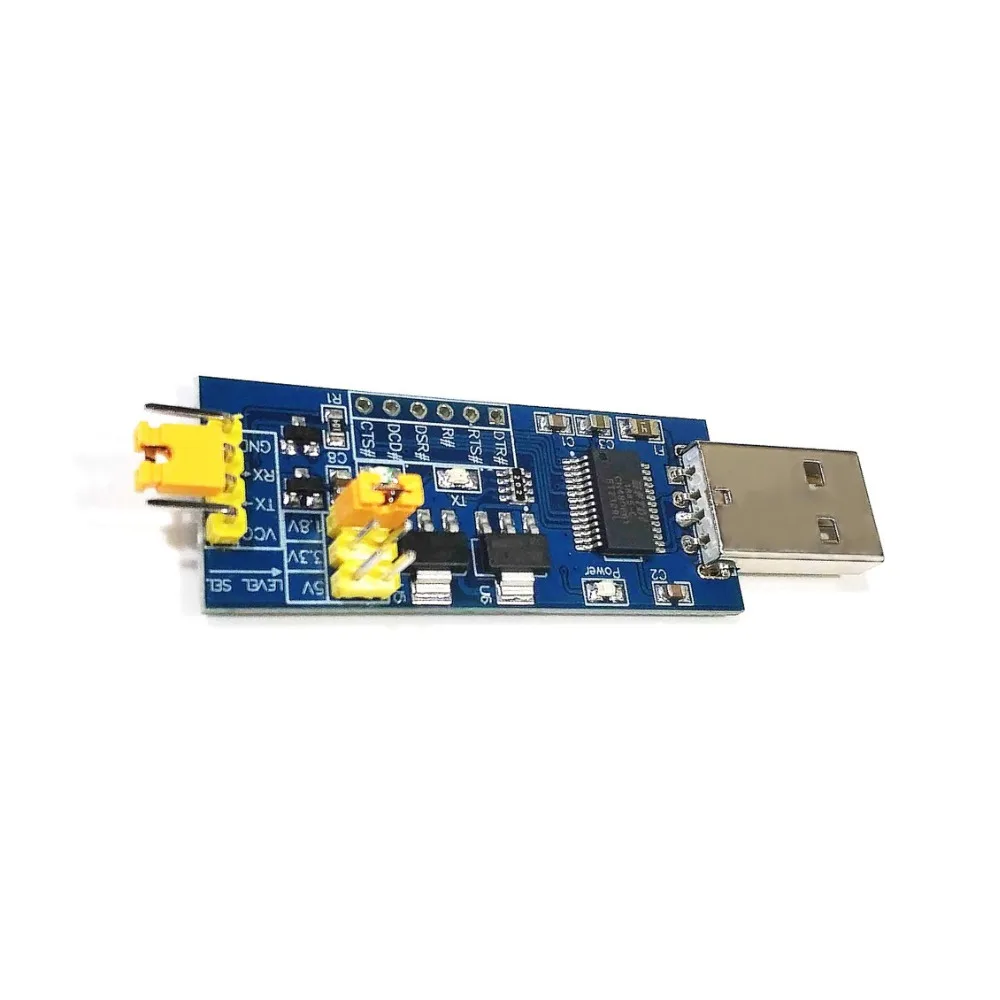

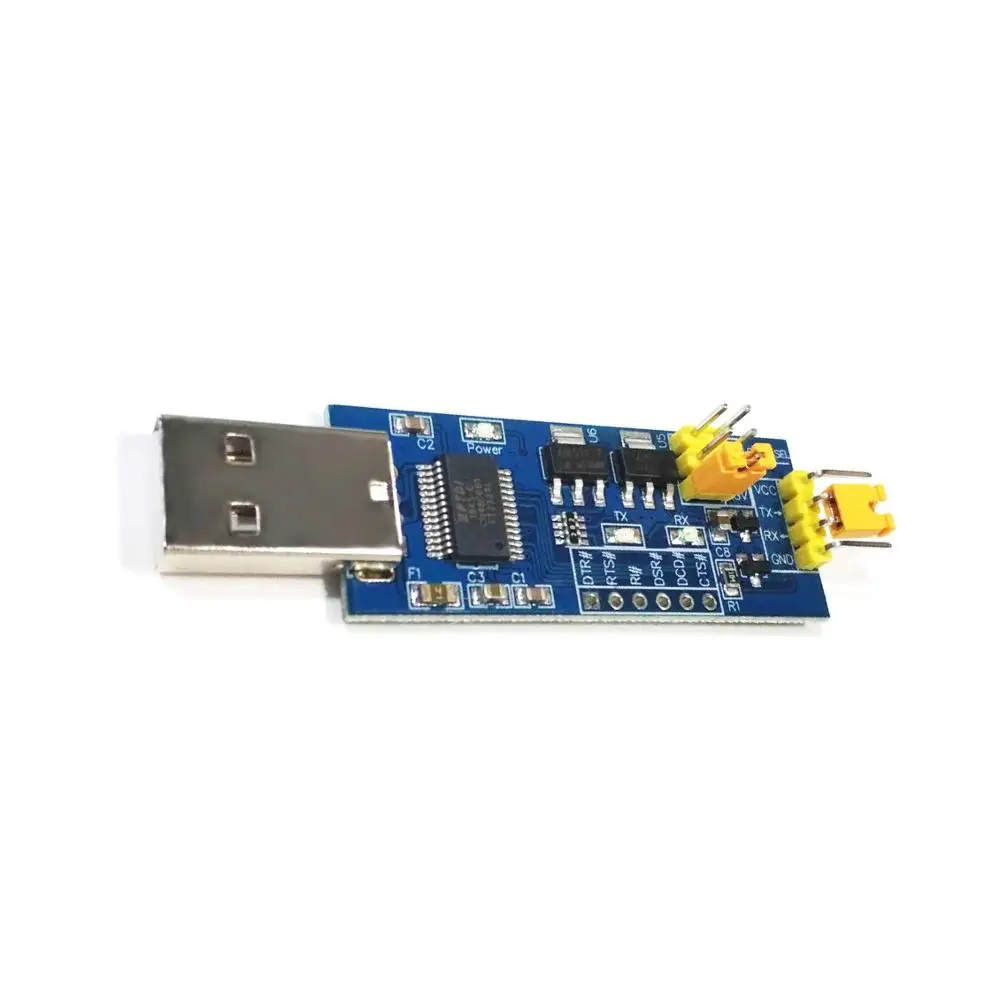

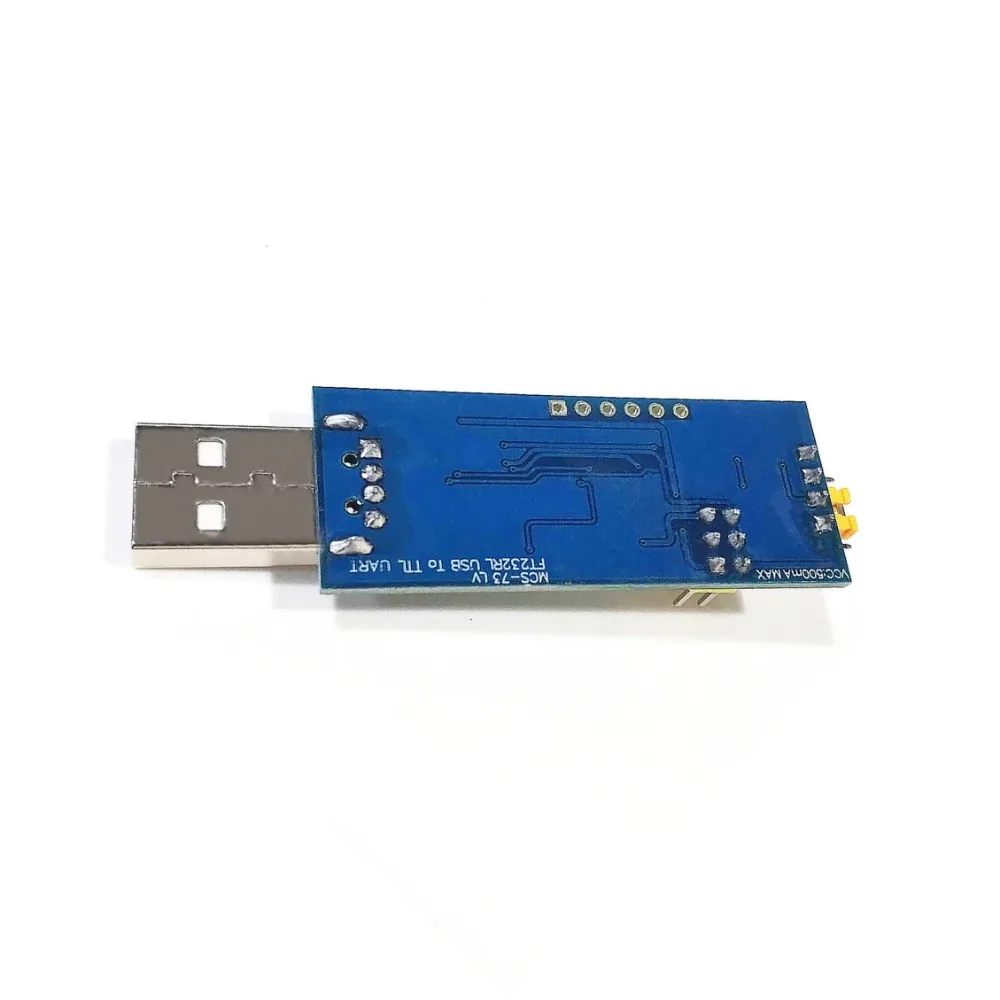

Описание
Этот модуль поддерживает переключение уровня 5 В/3,3 В/1,8 в, VCC/TX/RX/RTS/CTS/DTR/DCD/RI/можно переключать
Модуль Особенности
1. Оригинальный главный чип управления FT232RL, быстрая скорость и хорошая стабильность.
2. Поддержка Windows XP/Win7/Win8/Win10 32/64 бит системы.
3. Стабильная скорость может достигать 3 Мбит/с (3 раза 921600).
4. мощность VCC и уровень сигнала (включая контроль потока pin CTS/RTS/DTR/RI/DCD) может свободно переключаться при 5 В/3,3 В/1,8 в, адаптируясь к различным системах напряжения.
5. Встроенная Мощность (синий), получение (зеленый), отправка (красный) три света.
6. Встроенный предохранитель на 500 мА, который автоматически открывается при перегрузке по току/коротком замыкании, эффективно защищает безопасность компьютера.
7. Мощный источник питания, может выдать максимум 500 мА тока, который может управлять большинством одночиповых микрокомпьютерных системных плат.
8. Встроенный защитный диод, модуль не будет поврежден случайным аномальным напряжением сигнальной линии.
9. Привести CTS/RTS/DSR/RI/DCD сигнальные контакты, которые могут облегчить аппаратное управление потоком.
10. Небольшой размер и высокая интеграция, PCB составляет всего 20*50 мм, и только занимает ширину интерфейса USB. Даже если порт USB находится очень близко, это не повлияет на другие устройства.
Описание контакта
1,5 В/3,3 В/1,8 в выбор pin: переключатель короткого замыкания для выбора выходного напряжения. (Должен быть подключен)
2. TX/RX: pin последовательных данных (относится к TX/RX модуля, соответствующий RX/TX внешнего устройства)
3. VCC/GND: мощность/Земля (GND должен быть подключен, VCC может быть оставлен плавающим)
Аппаратный штифт управления потоком защищен, поскольку он используется редко, штифт не распаян по умолчанию.
Крышка короткого замыкания TX/RX напрямую подключается во время отгрузки для тестирования функций, которые могут быть удалены при использовании.
Характеристики
- Бренд
- Xiyanyang
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- FT232RL
- Тип выхода
- other
