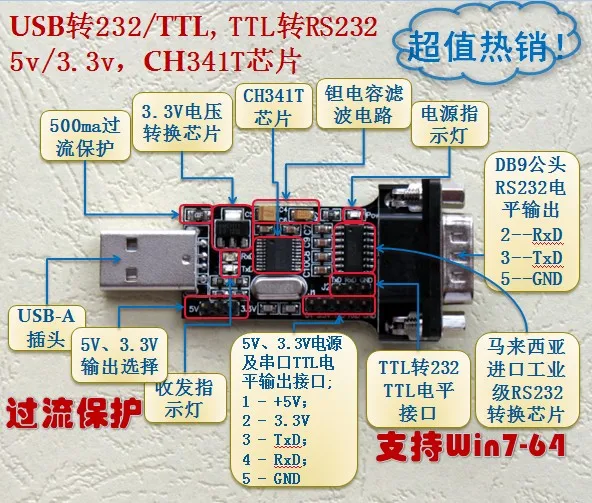

USB для ttl/USB для RS232/ttl для 232 U для последовательного мигающего устройства обновления/flash MCU CH341T

USB для ttl/RS232, ttl для 232,3 в 1, стабильная производительность, подходит для инженеров оборудования.

Разъем DB9 выводит уровень RS232. Pin 2 для получения, pin 3 для отправки, и pin 5 для GND.

J1-уровень ttl и питание 5 В, передаваемое от USB. Слева направо, это 5 В, 3,3 В, TxD, RxD, GND.

J2-это ttl-to-RS232 интерфейс ttl слева направо. Это TxD, RxD, GND. Обратите внимание, что при использовании функции TTL-to-RS232 необходимо добавить питание 5 В к этой плате, или взять питание через USB компьютера;

При использовании функции USB в RS232 Подключите перемычки RxD и TxD J1 и J2; при использовании функции USB в ttl или ttl в RS232, отключите перемычки RxD и TxD J1 и J2;

Включает 3 линии DuPont.

Этот продукт использует чип CH341T, который действительно совместим с USB2.0, и скорость передачи данных может достигать 256 кбит/с;

Использование: Программирование микроконтроллера STC, мигающая машина, обновление спутникового приемника и т. Д.
