Описание
Основные параметры:
| Классификации | Параметр | Соотношение цена/качество |
| Режим подключения | ПК класса | Интерфейс USB, тип A |
| Можно положить конец | OPEN6 Феникс терминал | |
| Интерфейс характеристики | USB интерфейс | USB2.0 full speed интерфейс Совместимость с USB1.1 |
| Может интерфейс | Следите за стандарт ISO 11898 и поддержка CAN2.0A/B | |
| Скорость передачи данных и | 5 кбит/с ~ 1 Мбит/с | |
| Электрическая изоляция | 1000 V, DC-DC | |
| Может сопротивления терминала | Он был интегрирован, чтобы выбрать, включить или нет через переключатель кода. | |
| Мощность питания | Мощность напряжение питающей сети | + 5 В постоянного тока (интерфейс USB) |
| Мощность потребляемый ток | Максимальная 200mA | |
| Экологического теста | Рабочая температура | -40 C ~ + 85 C |
| Рабочая влажность: | 15% ~ 90% RH, без конденсации. | |
| Класс защиты | IP 20 | |
| Основные сведения | Форма Размер | 95 мм * 65 мм * 26 мм |
| Вес | 100 г |

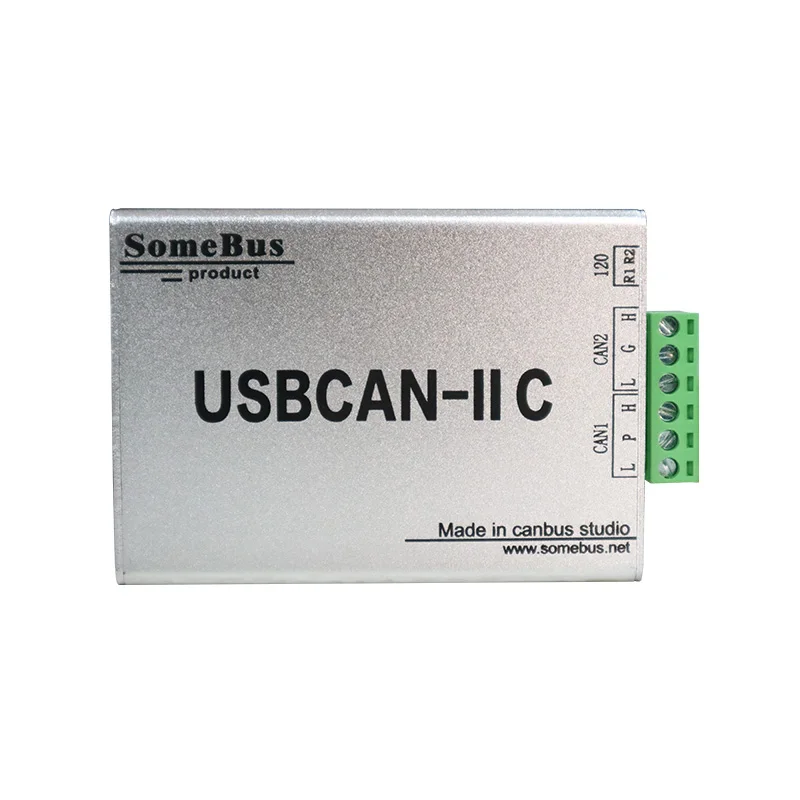

Этот товар включает два может каналов, которые выведены в 6 подключаемого модуля терминала и может быть использован для того чтобы подключить два подключения по шине CAN сети» или «can-bus устройства ввода-вывода. Контактное определение проводки терминала:
| Pin-код | Порт | Название | Функция |
| 1 | CAN1 | L | CAN_L сигнальная линия |
| 2 | G | Могут выгружать | |
| 3 | H | CAN_H сигнальная линия | |
| 4 | CAN2 | L | CAN_L сигнальная линия |
| 5 | G | Могут выгружать | |
| 6 | H | CAN_H сигнальная линия |

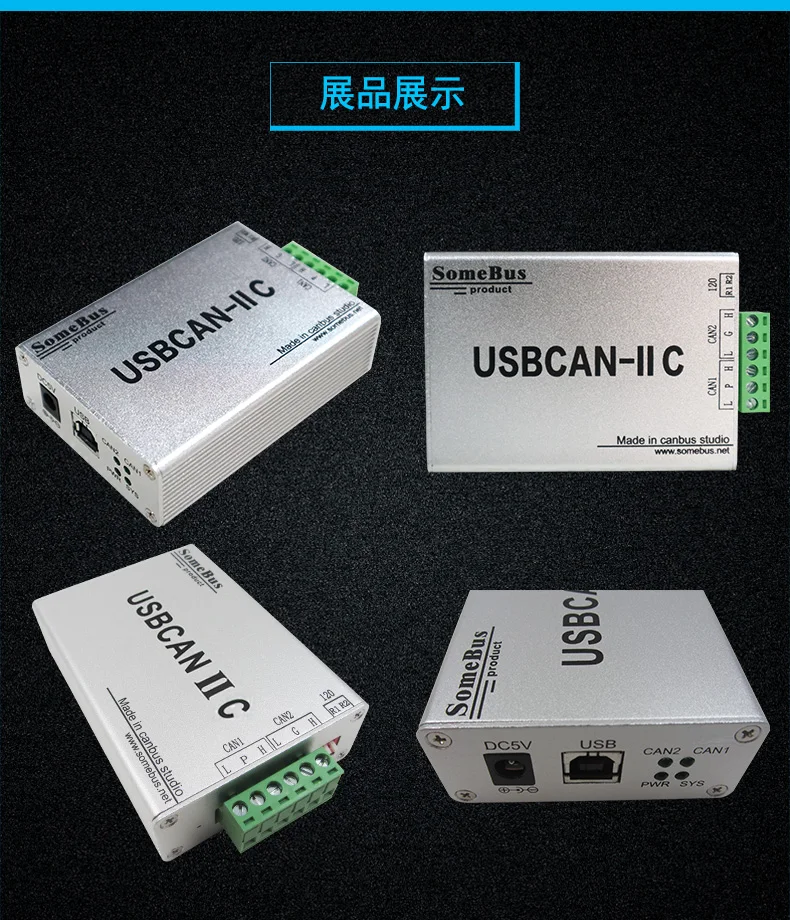

Он имеет один PWR индикатор, один SYS индикатор, один CAN1 индикатор и один CAN2 индикатор, чтобы указать состояние работы оборудования. Конкретные инструкции этих четырех индикаторов приведены в таблице 3,2. Когда эти четыре индикатора находятся в различных штатах, состояние CAN bus является следующим:
| Световой индикатор | Цвет | Ориентировочный государства |
| Кнопка включения | Зеленый | Мощность индикация |
| SYS | Зеленый | Системы инструкция |
| CAN1 | Зеленый | CAN1 индикация сигнала |
| CAN2 | Зеленый | CAN2 индикация сигнала |
| Световой индикатор | Состояние | Ориентировочный государства |
| Кнопка включения | Яркий | Питание нормальное. |
| Не яркий | Мощность неисправность блока питания | |
| SYS | Яркий | Инициализация устройства через режим ожидания |
| Не яркий | Инициализации устройства прошли | |
| Пересекающимися мигающими звездами | USB интерфейс передачи данных | |
| CAN1, CAN2 | Не яркий | Возможность передачи данных бесплатно |
| Пересекающимися мигающими звездами | Соответствующий канал может передавать данные. |
'
