USB8727T4 одноканальный импульсный выход до 200 кГц

Описание

USB MACH3 4 осевой привод макетная плата для DIY ЧПУ машина

USB8727T4 USB MACH3 4 осевой ЧПУ контроллер с приводом все в одном 200 кГц 4-полосный шаговый двигатель привод 0-4A для DIY фрезерный станок с ЧПУ

USB mach3 гравировальный станок контроллер движения драйвер интегрированный ЧПУ USB8727T4 одноканальный до 200 кГц импульсный выход

Особенности:
Novusun CNC занимается в индустрии числового управления в течение 7 лет, специализируется на исследованиях, разработке и производстве различных систем контроллеров с ЧПУ с высоким качеством и высокой надежностью. Мы производим бесщеточный двигатель постоянного тока, Драйвер шагового двигателя, а также контроллеры движения с ЧПУ от 1 до 6 осей.

USB8727T4-4 оси motion контроллер мы проводим 1 год на всех этапах.

USB8727T4 поддерживает программное обеспечение Mach3, через usb-порт для связи с компьютером.

В этом руководстве представлен график работы, подключения и использования нашего профессионального контроллера движения для гравировального станка. Благодаря большому количеству рисунков пользователи могут быстро узнать, как использовать этот контроллер движения.

Параметры:

Поддержка USB;

5 портов фотоэлектрический изолированный входной интерфейс;

1 порт фотоэлектрический изолированный выходной интерфейс;

1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход);

2 релейный выход.

Может поддерживать до 4 с одноосным шаговым систем, 200 кГц импульсный выход для каждой оси;

Рычаг управления движением;

Основное устройство 12V-32VDC вход питания, ток должен выше 10А

Внешний вид и размер:

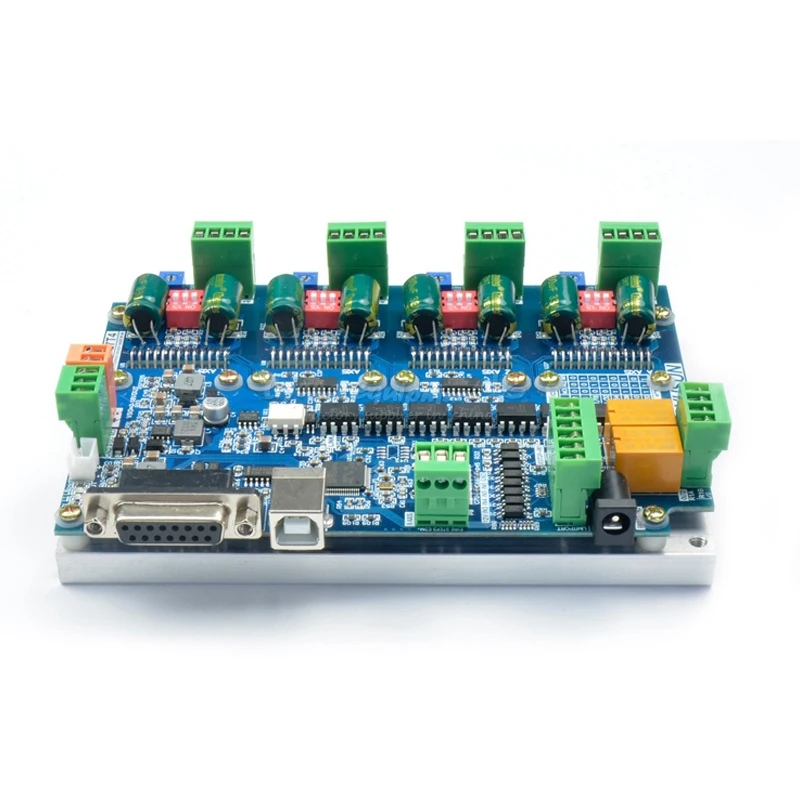

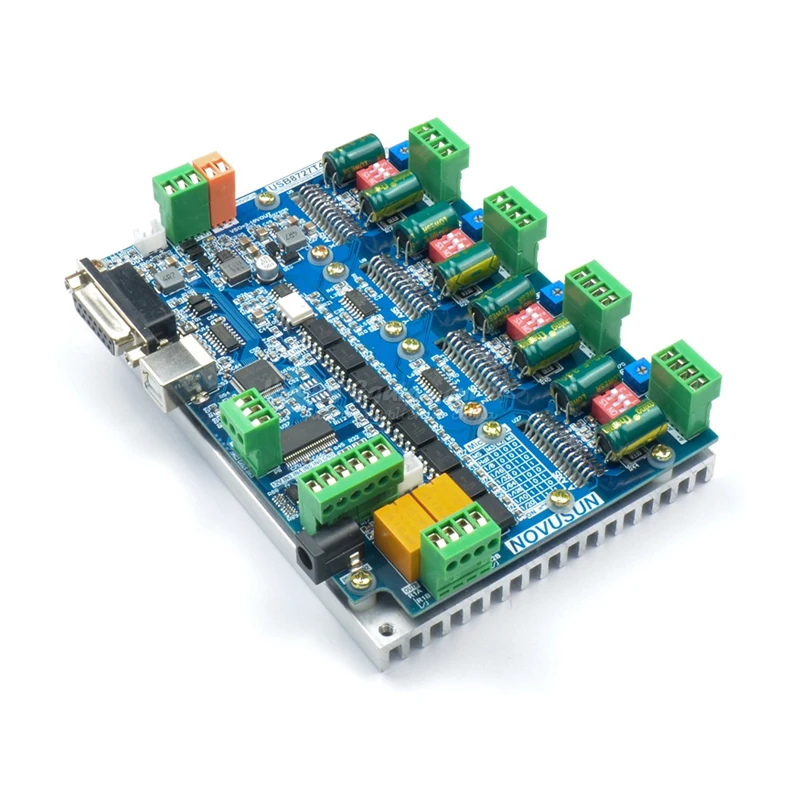

USB8727T4 контроллер движения с герметичной открытой структурой, есть 2 шт отверстия для установки в нижней части. Мы можем зафиксировать отверстия диаметром 2 шт 4 мм на шкафу, и установить контроллер в шкаф. Внешний вид контроллера как на рис. 1-1 и рис. 1-2 показать:

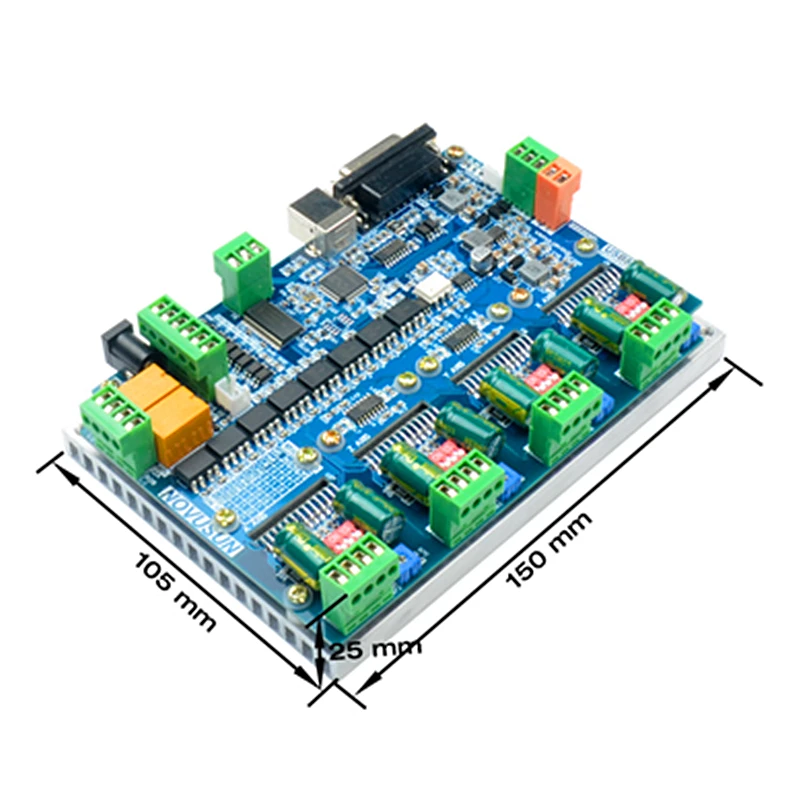

Общий размер продукции составляет 150 мм * 105 мм * 25 мм; Нижний Размер установки составляет 142,6 мм * 96 мм.

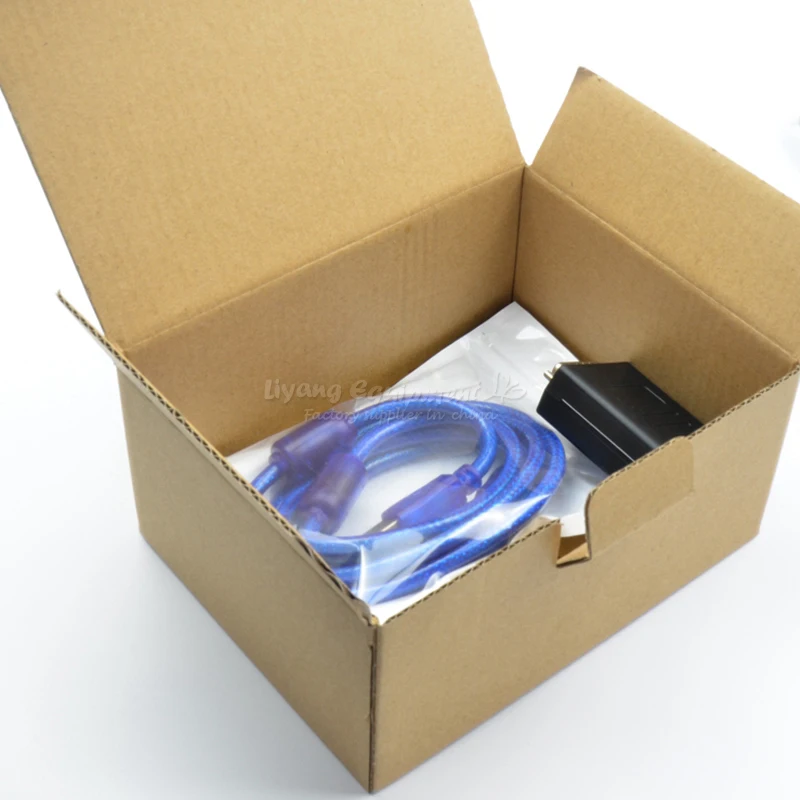

Упаковочный лист:

1 х 4 оси шагового двигателя драйвер карты

USB кабель (1 шт.);
