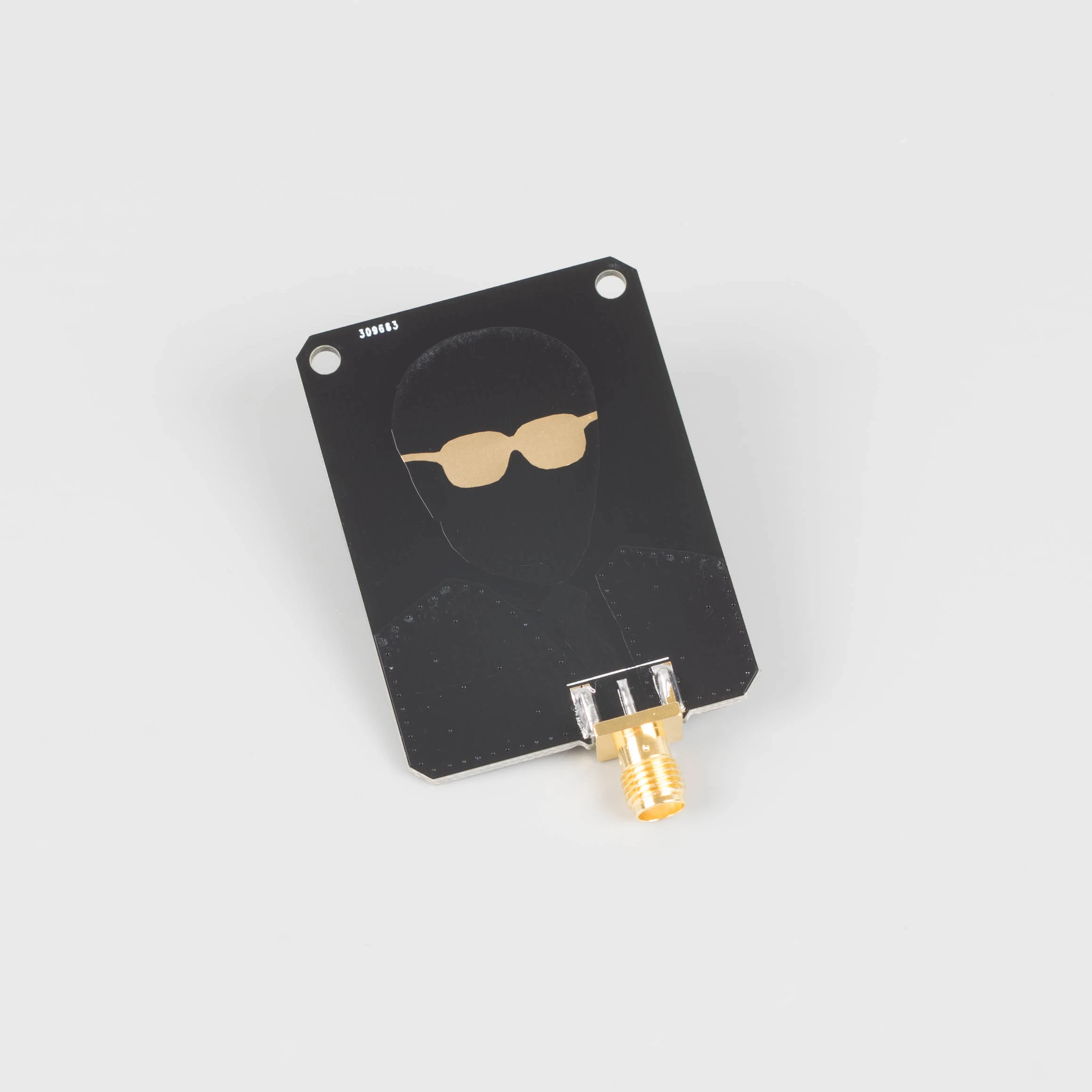

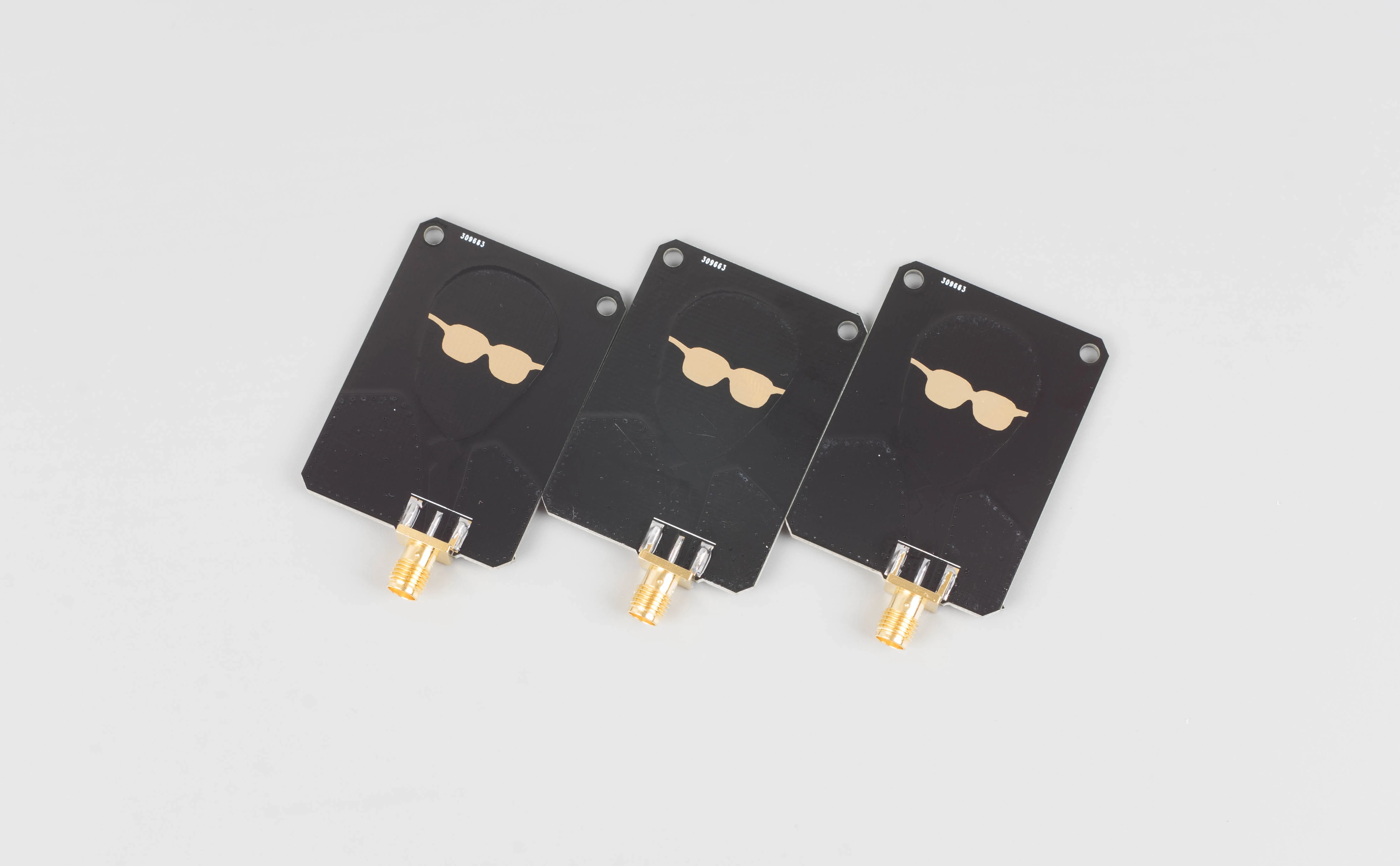

UWB+ 1plus 2,4 ГГц-7 ГГц широкополосная всенаправленная антенна

Антенна UWB + 1 Plus-это широкополосная монопольная антенна. Она подходит для передачи и приема радиосигнала, покрытия сигнала, тестирования широкополосного сигнала и других целей.

Антенна покрывает частоту, обычно используемую радиочастотными блоками, такими как связь мобильного телефона, модуль позиционирования UWB и Wifi.

Основные параметры и их интерпретация

Частотный диапазон: 2,4 ГГц-7 ГГц

Антенна UWB + 1 Plus имеет хорошую производительность передачи и приема во всем диапазоне частот, с соотношением стоячая волна менее 2,0 и хорошим коэффициентом усиления. Когда он находится вне диапазона частот, усиление антенны и потеря возврата будут быстро уменьшены.

Режим Поляризация: Линейная поляризация

Антенна UWB + 1 Plus-это линейная поляризационная антенна, направление поляризации для вертикального направления и общая Вертикальная монопольная антенна.

Номинальный коэффициент усиления антенны: 4dBi

Обратные потери: 10dBi

Входное сопротивление антенны UWB + 1 S составляет 50 Ом, а источник сигнала с сопротивлением 50 Ом колеблется ниже 10 дБ в диапазоне частот, соответствующий коэффициент стоячая волна составляет около 2,0

Мощность: 5 Вт

При использовании антенны UWB + 1 Plus в качестве передающая антенна, мы рекомендуем, чтобы Входная мощность rf не была больше 5 Вт. короткое время использования может превышать 50 Вт без повреждения антенны.

Направление движения: многонаправленный

Механические параметры

Габаритные размеры: 49 мм × 35 мм

Вес нетто: 8 г

Производительность параметр

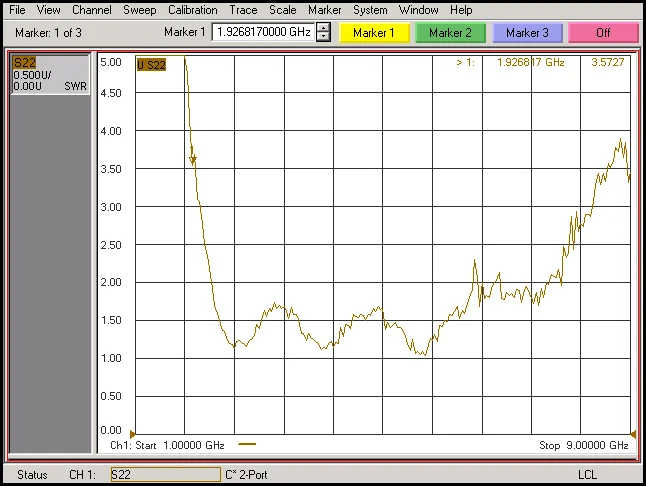

Стоячая волна данные измерения соотношения:

Направленный данные:
