Описание
Принцип работы

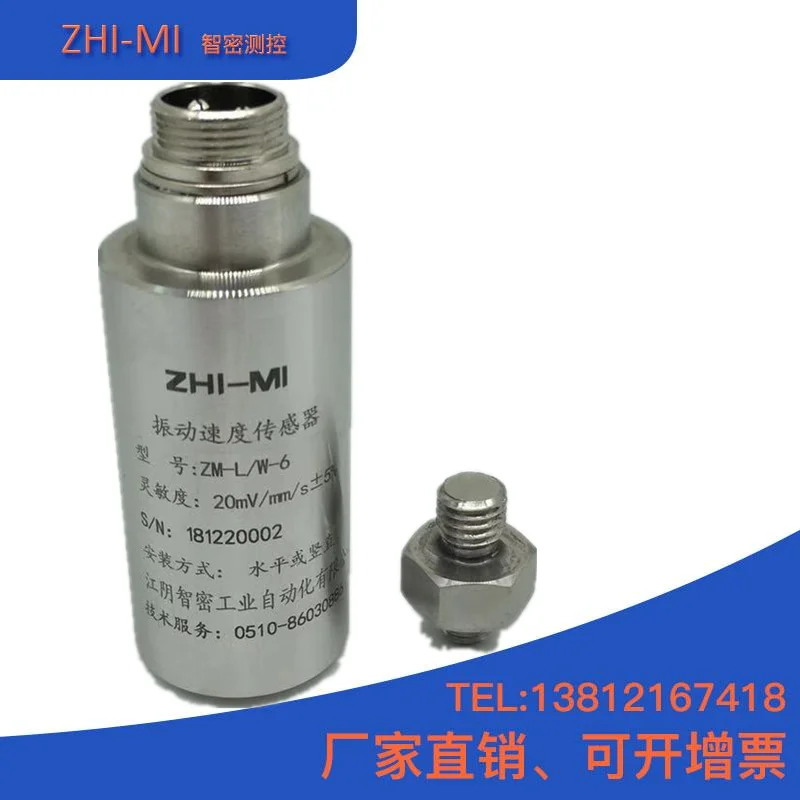

ZM-L/W-6The Датчик скорости вибрации типа А использует принцип магнитно-электрической индукции для преобразования сигнала вибрации в сигнал напряжения, значение напряжения пропорционально значению скорости вибрации (интенсивности землетрясения) 。 датчик в основном состоит из магнитной цепи системы, катушки в сборе, пружинного демпфирования и других компонентов. две катушки в сборе эластично закреплены в корпусе датчика, эластичная магнитная сталь Построен в катушке 。 когда датчик работает в диапазоне частот измеряемой машины волновой вибрации, относительного движения между катушкой и магнитной сталью, линии резки катушки силы, генерации индукционной электромоторной силы, индуктивная электромоторная сила обрабатывается фильтром и другими контурами кондиционирования, выход относительно стабильного синусоидального напряжения 。 сигнал может быть подключен к Прибор для контроля вибрации и защиты, соединенный с датчиком, прибор считывает и обрабатывает сигнал для отображения состояния вибрации протестированного оборудования, он также может давать сигналы предупреждения и опасности. и может расширить Стандартный ток orrs485физический выход количества, такой как сигнал, удобная система аксессуаров для центрального мониторинга. этот тип датчика не требует внешнего питания Поставка 。
Основное применение

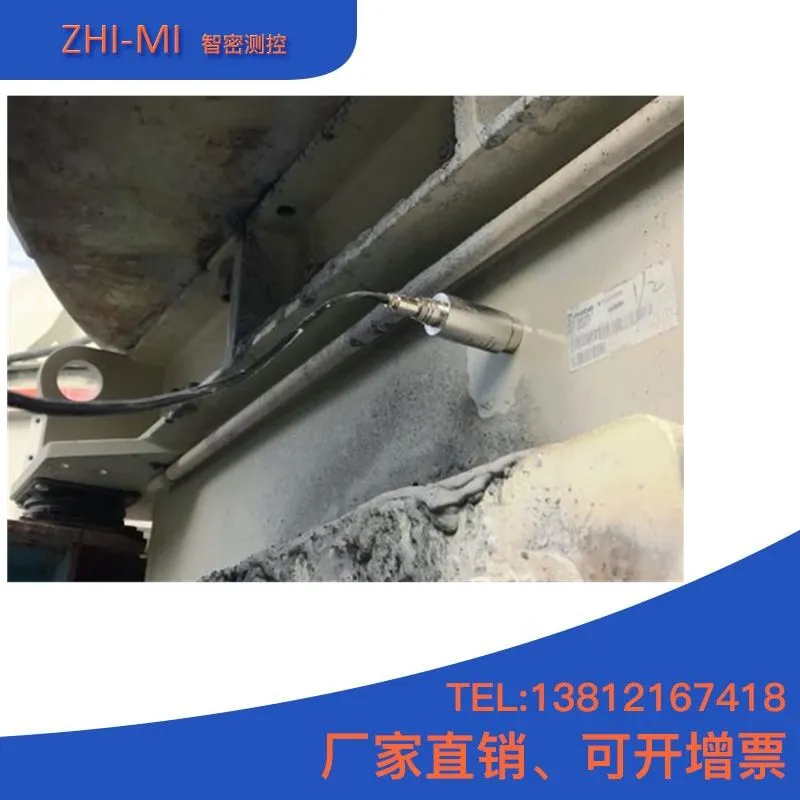

В основном устанавливается в вентилятор, водяной насос, на подшипниковых колодках вращающихся машин, таких как двигатели, используется для мониторинга работы подшипника протестированного оборудования, может точно предсказать заранее на ранней стадии плохого подшипника, дальнейшего повреждения оборудования можно избежать. он также может быть Используется в различных станках, приспособление центра с ЧПУ, вибрационное сито, стабильная работа ремня подачи, мониторинг состояния дробилки и другого оборудования. его можно использовать для измерения сиденья подшипника, Вибрации корпуса или структуры (абсолютная Вибрация относительно инерционного пространства) 。 он устанавливается непосредственно вне машины, прост в использовании и Поддерживать 。
Технический параметр
1. Дух чувствительной степени: 20 Вт, 30 Вт, 50mV/mm/s ± 5% (temperature20℃Time, stay80HzTime тест)
2. Максимальное сносное ускорение: 10g
3. Диапазон измерения: 2 мм (пиковое значение)
4. Частотная характеристика: 10 ~ 1000 Гц
5. Температура окружающей среды:-40 ~ 85 ℃ (Относительная влажность: ≤90%)
6. Метод измерения: вертикальный или горизонтальный
7. Большое количество: 250 г
8. Фиксированное отверстие для винта: M10×1. 5 × 10 (глубокий)
9. Уровень защиты: IP44 (воздушный ввод свинца), IP65 (прямой вывод)
10. Размер контура: см. Прилагаемые чертежи.
11. Форма установки и подключения: см. Прилагаемые чертежи.
На что следует обратить внимание
1. Продукты должны быть защищены от сильного воздействия во время транспортировки и хранения.
2. Этот продукт не требует внешнего источника питания, произвольное подключение двух сердечников, независимо от положительного и отрицательного.
