Описание
Описание продукта:
: Поддержка PWM сигнала, аналогового сигнала, PPM управления сигналом.
Номинальное напряжение питания: 5 V-40 V.
Предельный Диапазон напряжения: 4,8-48 В.

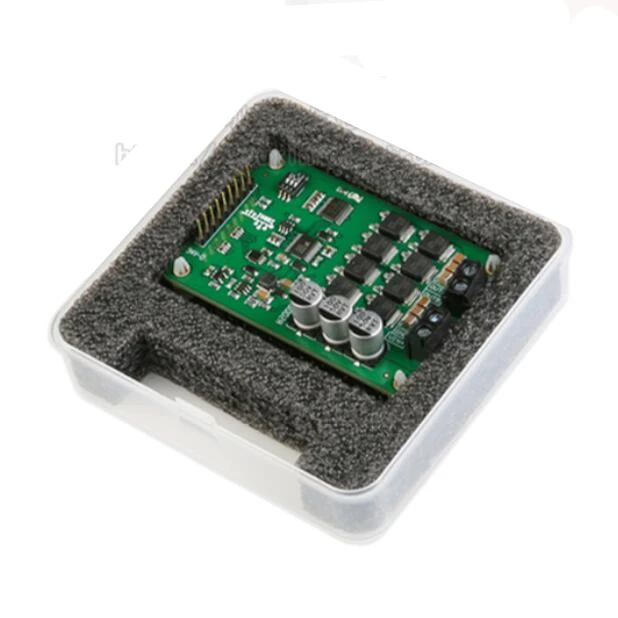

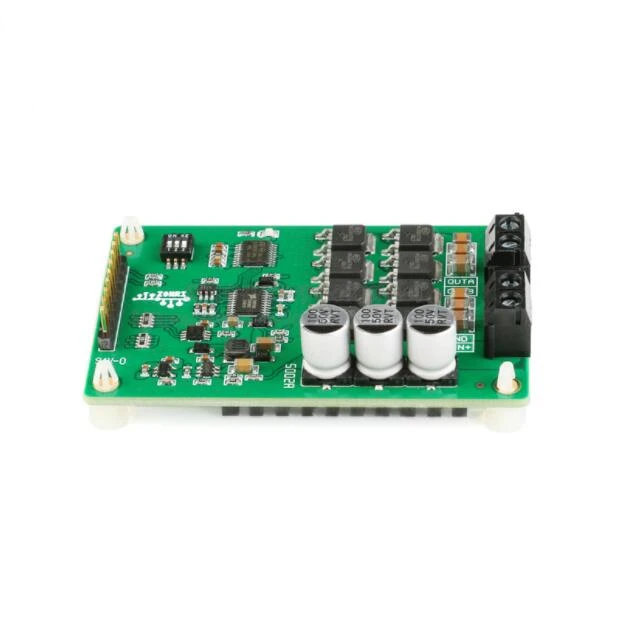

Четырехслойная печатная плата, хорошее тепловое и тепловыделение, с клейкой теплоотвод, пользователи могут установить в соответствии с их потребностями.
Напряжение источника питания 12 В, 10 а непрерывный ток рабочая температура подъем небольшой и 15 градусов (25 °C комнатная температура окружающей среды).
Выберите один из пяти рабочих режимов с помощью DIP-переключателя.
Поддерживает высокой частоты PWM сигналов (смотрите модуль драйвера форма выходного сигнала теста ниже).
100% рабочий цикл PWM вход сигнала поддерживается в режим ШИМ.
Он может выдерживать большие переходные Токи (180A/10 мс), когда двигатель постоянного тока начинает и останавливается.
В режиме управления сигналом PPM и аналоговым сигналом частота PWM 15,5 кГц.
MOS трубка Номинальная параметры: 75A/60В/NMOS.
Часто задаваемые вопросы:
Вопрос: насколько высока PWM частота, поддерживаемая модулем?
Ответ: В среде 25 °C рекомендуется, чтобы PWM частота не выше 150 кГц для контроля потери переключения трубки MOS. Выходные формы сигналов модуля драйвера на различных частотах PWM и подъемной кромке, падении кромки, и входных и выходных тестовых форм задержки приведены ниже для справки.
Вопрос: изменится ли режим работы, изменяя переключатель DIP во время работы?
О: нет, рабочий режим-это новый режим настройки после включения питания.
В: какая модель трубки MOS?
Ответ: трубка MOS NCE6075K. Каждый мостовой рычаг моста H использует два Моха параллельно.
Вопрос: доступна ли схема и схема схемы?
A: модуль ZR5002 не предоставляет схемы и макеты.
В: Сколько энергии я могу управлять?
Ответ: В соответствии с значком безопасной рабочей области, ток может достигать 20А, когда напряжение питания составляет 23 В, поэтому выходная мощность составляет 460 Вт.
Вопрос: В режим ШИМ, в тех случаях, когда входной сигнал 100% рабочий цикл, выход рабочий цикл, а также 100%?
Ответ: Нет, в режим ШИМ, когда входной сигнал рабочий цикл 100%, максимальный выход рабочий цикл 99.7%. Когда входной рабочий цикл небольшой и 99.7%, Выходной рабочий цикл такой же, как входной рабочий цикл.
В: при использовании аналогового метода управления, сколько потенциометров следует использовать при подключении потенциометра?
A: потенциометры между 4,7 K и 220 K могут быть использованы.
