Описание

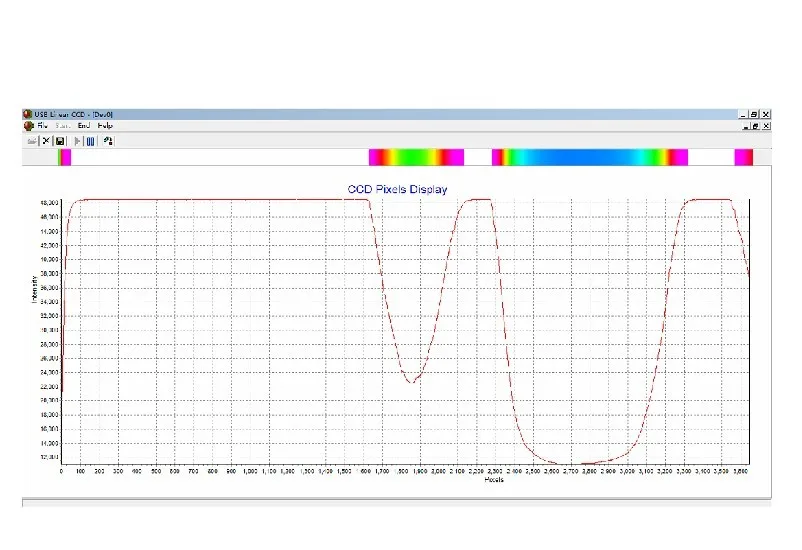

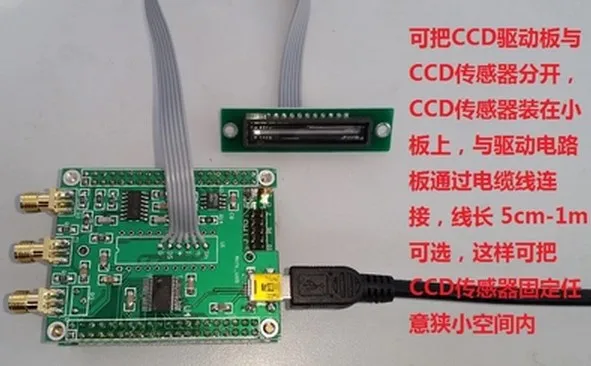

Высокая resolutionUSBLinear arrayCCDarray
CCDchip: ToshibaTCD1304AP, Размер пикселя is8um×200um, пиксель sharing3648, диапазон отклика волны is300nm ~ 1100nm 。 Частота дискретизации: 125 кГц Глубина выборки: 16 бит 。 Интерфейс USB 2,0, чип интерфейса UsedUSBThe isFT245, максимальная скорость связи is1MByte 。 Ccdпривод и схема контроля выборки данных состоит из циклона fpgacomplete 。 CCDIntegral время экспозиции of1ms ~ 100 msAdjustable or10uS-10SAdjustable, время интеграции former100Adjustable stage, последний постоянно регулируется. Режим триггера является внутренним триггером или программным обеспечением внешнего триггера. Установите, когда внутренний Запуск ccdскорость выборки is10frame/second (1ms-100msIntegral время); если время интеграции больше, чем 100 ms, частота выборки будет уменьшаться соответственно. Частота триггера внешнего триггера может быть установлена to1Hz ~ 20 HzAny частота между, Один триггер ок. CCDOn с одной стороны, данные изображения usbinput к компьютеру, с другой стороны, он также может быть отображен осциллографом через синхронный аналоговый выходной порт или собран другими картами сбора. Выходной порт синхронного триггера может синхронно выводить внутренний тактовый сигнал или внешний триггерный сигнал во время внутреннего триггера, этот сигнал может использоваться для запуска осциллографа, синхронизация сигнала andCCDAnalog изображения. Тестовое программное обеспечение isBorland C + + BuilderTo writing, его исходный код будет последовать. Печатная плата отправляется клиенту вместе. Кроме того, мы предлагаем bclout для источника, вместе с itvial C + + исходные процедуры для (1ms-100msPoint время оплаты) 。 использование rs может изменить и сделать свое специальное программное обеспечение на этой основе. если использовать r необходимо использовать другое программное обеспечение, такое как asVB, delphiperhapslabview compiling, вы можете зарегистрировать Официальный веб-сайт (http://www.ftdichip.com/Support/SoftwareExamples/CodeExamples.htm) inft245plc Скачать соответствующий режим, клиент может встраивать его в соответствующий процесс сбора данных, время CCDIntegration и внутренние и внешние команды canccdна основе программного обеспечения, написанного мной. Этот линейный arrayCCD (TCD1304) модель hr4000linear массив, используемый в спектре, схема вождения также очень близка, поэтому клиенты могут воспользоваться этим спектрометром для разработки. Эта функция внешнего триггера может использоваться для захвата низкой частоты или даже одного лазерного импульса. С помощью этого линейного arrayCCDScan может быть измерено Изображение большого диаметра (> 2 см). Плата привода andCCDSensors может быть установлена отдельно, два соединены кабелем, длина линии 5 см ~ 1 мопционально. Он был успешно применен к спектрометру, измеряя sub10fsLaser спектр Ti: Сапфир femtosecond лазер, см. Картинку выше для деталей. Этот линейный arrayCCDIt очень чувствительный, поэтому он может измерять очень слабый лазер; конечно, пользователь также должен зататить лазер, прежде чем управлять им inccd чувствительной поверхности, в противном случае, orCCDSaturate или сжигать чувствительный блок 。 'Сопутствующие товары
