Высокоскоростной AD Модуль AD9226 модуль параллельный 12 бит AD 65 м сбора данных FPGA макетная плата

Высокая скорость 12Позиция 、65 Мбит/сООдин способ AD9226Регистрирующий модуль

Этот модуль высокая скорость AD-TI компании 12-разрядный высокоскоростной A/аналого-цифрового преобразователя с AD9226.AD9226 принимает многоуровневую дифференциальную архитектурную систему трубопровода с максимальной частотой дискретизации 65MSPS.Чип питается от одного источника питания, который Оснащен держателем образца и источником исходного напряжения, что упрощает дизайн периферийной цепи.Он подходит для промышленного применения и не имеет кода ошибки во всем диапазоне рабочих температур.

Диапазон входного напряжения модуля-5 В ~ + 5 В, поэтому сигнал с пиковым значением 10Vpp может быть вход.В модуле, амортизацию и офсетная печать схемы используются для регулировки входного сигнала и преобразует его в 1 ~ 3 V (например, 2Vpp) сигнала, чтобы войти в AD9226.То есть, когда вход-5 В, напряжение входного сигнала ADC составляет 3 В;При входе 0 В напряжение входного терминала ADC составляет 2 В;При входе + 5 В напряжение входного сигнала ADC составляет 1 в.Схема конструкционного блока высокоскоростного AD модуля показана следующим образом:

Блок-схема модуль

Основные особенности модуля заключаются в следующем:

(1) Максимальная скорость принятия:65 Мбит/с

(2) Входная амплитуда аналогового сигнала:±5 V(10VppВход)

(3) Аналогового сигнала пропускная способность:-3dBШирина ремешка составляет350 МГц

(4) Цифрового интерфейса уровня:3,3 V

(5) Модульный источник питания:+ 5ВОдиночный блок питания

(6) Входной интерфейс аналогового сигнала принимает две формы: один2,54Интервал контактный интерфейс, одинSMAИнтерфейс (по умолчанию)

(7) Цифровой сигнальный интерфейс:2×7 Двухрядные2,54Расстояние основания, направление вниз

(8) Этот модуль проектирует разъем.GND, Заземление ручка для подключения мультиметра, для облегчения тестирования пользователя

Модульного интерфейса

Аналоговый входной интерфейс сигнала принимает две формы, один-контактный интерфейс, другой-интерфейс SMA (интерфейс SMA рекомендуется для входного сигнала);Интерфейс передачи данных принимает 14PIN's 2,54-space bus интерфейс.Каждый интерфейс модуля показан на рисунке ниже:

AD9226Чип LQFP инкапсуляция

AD9226Чип-ов) инкапсуляции

Схема интерфейса модуля

Модуль Интерфейс способ подключения

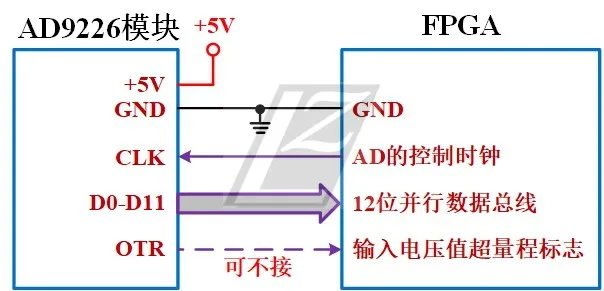

Тест высокоскоростного AD модуля требует использования AD контроллера преобразования (FPGA обычно используется), + 5 V линейный регулятор напряжения питания (пульсация маленькая) и источник сигнала.Схема соединения между модулем и FPGA показана на рисунке ниже:

Модули и FPGA тестовая схема подключения

Схема подключения модульной испытательной среды

Модуль отладки эффект

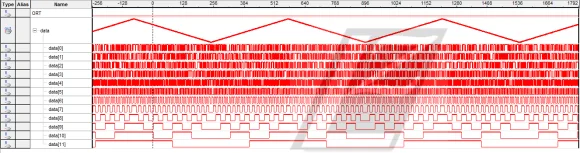

Входная Синусоидальная волна, квадратная волна и треугольная волна сигналов соответственно, их Амплитуда 10 в и частота 100 кГц. сбор данных наблюдения формы волны с помощью инструмента Quartus II SignalTap II. частота дискретизации AD модуля устанавливается на частоте 65 МГц.

Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен для привода нагрузки в 50 Ом, в противном случае входной сигнал будет уменьшен в два раза.

Модуль Тесты эффект схема

Отправка прайс-лист

AD9226 высокоскоростной AD Модуль

Схема модуля (PDF)

FPGA тестовые контрольные программы

Инструкция по модулю и руководство по чипу
