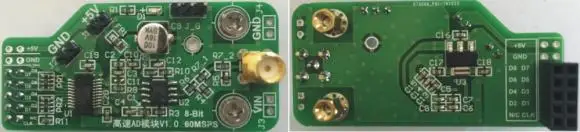

Высокоскоростной AD Модуль параллельный AD 60M сбор данных ADS830 FPGA макетная плата

Высокая скорость AD регистрирующий модуль V1.0

Высокоскоростной AD модуль принимает 8-битный высокоскоростной AD конвертер TI компании ADS830E, скорость дискретизации которой составляет 10kSa/s ~ 60MSas.Диапазон входного напряжения этого модуля-5 В ~ + 5 В, который может вводить сигнал с пиковым значением 10Vpp.Так как диапазон входного напряжения ADS830E составляет 1,5 v ~ 3,5 v, то есть, пиковое-пиковое значение 2Vpp, затухание цепи и Смещение Цепи кондиционирования добавлены.Затухание цепи имеет фиксированное затухание в 5 раз, и офсетная цепь смещает затухший сигнал на 2,5 В. Когда вход + 5 В, напряжение входного сигнала ADC 1,5 В.При входе-5 В, напряжение входного сигнала ADC составляет 3,5 В.Схема конструкционного блока высокоскоростного AD модуля выглядит следующим образом:

Блок-схема модуль

Основные особенности модуля заключаются в следующем:

(1) Применение диапазон скорости цифрового потока:10kSa/s ~ 60Msa/s

(2) Входная амплитуда аналогового сигнала:±5 V(10VppВход)

(3) Цифрового интерфейса уровня:3,3 V

(4) Модульный источник питания:+ 5ВОдиночный блок питания

(5) Входной интерфейс аналогового сигнала принимает две формы, один-контактный интерфейс., один-SMAИнтерфейс

(6) Этот модуль проектирует разъемGND, Заземление ручка для подключения мультиметра, для облегчения тестирования пользователя

Модульного интерфейса

Аналоговый входной интерфейс сигнала принимает две формы, один-контактный интерфейс, другой-интерфейс SMA (интерфейс SMA рекомендуется для входного сигнала);Интерфейс передачи данных принимает женский интерфейс с 2,54 интервалом 10 pin.Каждый интерфейс модуля показан на рисунке ниже:

Схема интерфейса модуля

Модуль Интерфейс способ подключения

Тест высокоскоростного AD модуля требует использования AD контроллера преобразования (FPGA обычно используется), + 5 V линейный регулятор напряжения питания (пульсация маленькая) и источник сигнала.Тестовое соединение, построенное с помощью линейного регулятора напряжения в магазине, C8051F/STM32 + FPGA основная плата и источник сигнала 160 МГц, показан на следующем рисунке:

Схема подключения модульной испытательной среды

Модуль отладки эффект

Входная Синусоидальная волна, квадратная волна и треугольная волна сигналов соответственно, их амплитуда 8 в и частота 100 кГц.Сбор данных наблюдения формы волны с помощью инструмента Quartus II SignalTap II.Частота дискретизации AD модуля устанавливается на частоте 60 МГц.

Будьте внимательны: входное сопротивление модуля50Ом, поэтому источник сигнала должен быть установлен для привода.50Нагрузка Ом, в противном случае входной сигнал будет уменьшен наполовину.

Модуль Тесты эффект схема
