Высокой мощности с низким уровнем фильтром нижних частот SMA интерфейс для FM передатчик с 40dB для отбора проб

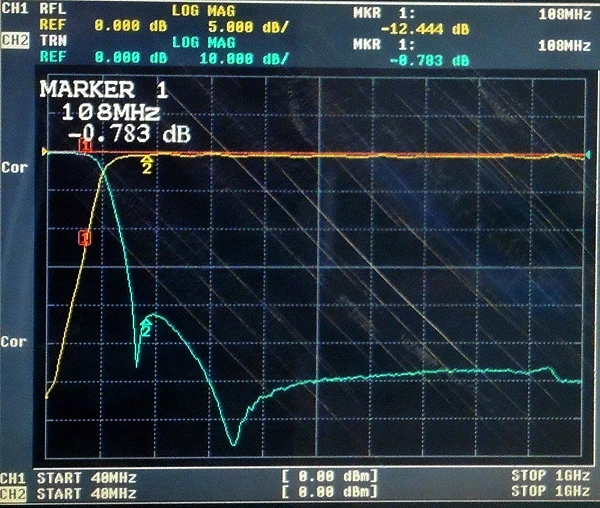

Этот продукт является высокомощным фильтром низких частот с 40дБ пробоотборником с экстремальной точкой. Потеря вставки passband (<= 110 МГц) меньше 1,5 дБ, потеря вставки stopband (> 180 МГц) больше 35 дБ, а максимальная мощность пропуска 50 Вт. Используется для низкомощной FM (FM) вещательной системы передачи, чтобы сильно подавить выход второй и третьей гармоник (200 МГц, 300 МГц) и высокочастотных бесконтактных сигналов. Он также включает в себя 40dB отбора проб выходной порт для мониторинга и защиты силовой система усиления.Модель: KCLP-110Сопротивление: 50 ОмМаксимальная проходящая мощность: 50 ВтСтепень дискретизации: 40,0 ± 0,5 дБ @ 110 МГцПотеря отражения порта выборки:> 25 дБ (VSWR <1,1) @ 110 МГцСхема частотного отклика (синяя линия-это потеря вставки, вертикальная 10 дБ на единицу. Желтая линия-потеря отражения, вертикальная 5 дБ на единицу. Горизонтальный 96 МГц на деление, отметьте 1 частоту 108 МГц, отметьте 2 частоты 216 МГц):

Интерфейс:ВЧ в ВЧ сигнал 1: SMA-FВыход радиочастотного сигнала 2: SMA-FТерминал дискретизации сигнала 3: SMA-FРазмеры:
