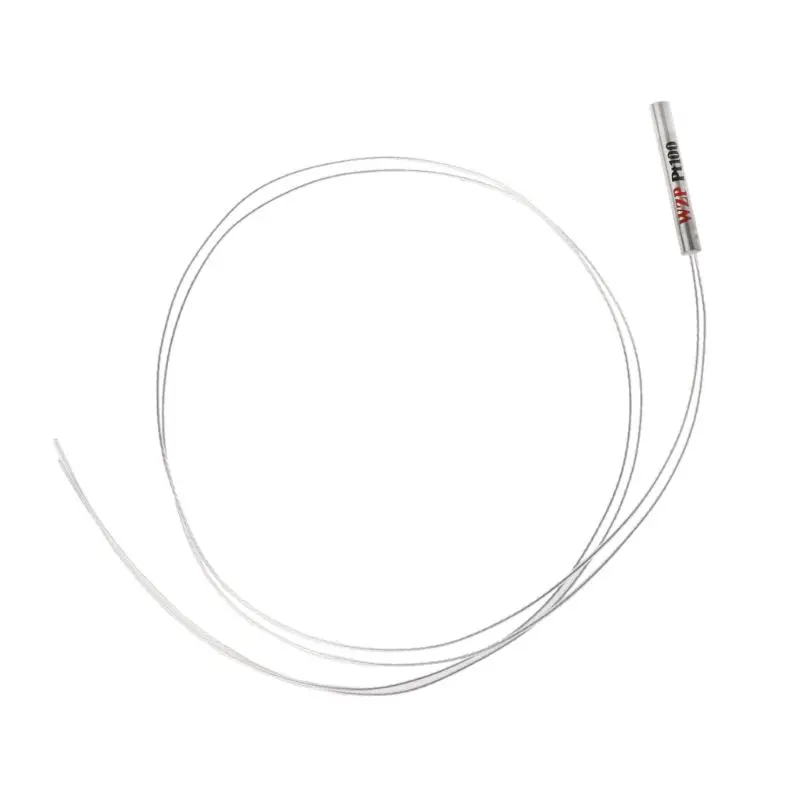

Водонепроницаемый PT100 Платиновый резистор датчик температуры

Описание

100% Новинка и высокое качество

Цвет: как показано на картинке
Инструкция: (см. Последнее изображение) R2, R3 и R4 и Pt100 датчик измерительный мост, для того, чтобы гарантировать стабильность выходного напряжения моста входное напряжение моста по TL431 до 2,5 В. дифференциальный сигнал получен с моста после двухступенчатого операционного микроконтроллера усилителя. Мостовой рычаг с регулируемым резистором R3, путем регулировки R3 может регулировать вход сигнала разного напряжения к оператору, часто используется для регулировки нулевой точки. Усилительная цепь принимает встроенный операционный усилитель LM358, чтобы предотвратить одноступенчатую нелинейную погрешность слишком большого увеличения, усиливая цепь с помощью двухступенчатого усилителя, как показано на рис. 5,1, прежний уровень около 10 раз, после уровня около 3 раз. Изменения температуры 0 ~ 100 градусов, когда температура поднимается, сопротивление Pt100, схема входного усилителя дифференциальных сигналов, усилительная цепь выходного напряжения Av, соответствующая росту. Примечание: хотя секция моста была TL431 регулируется, но весь модуль напряжения VCC должен быть стабильным, или как колебания VCC, операционный усилитель LM358 колебания рабочего напряжения, колебания выходного напряжения Av, затем, наконец, привести к результат преобразования A/D, измеренные результаты скачут вверх и вниз
Диапазон температур:-20 ° ~ 500 °
Допустимое отклонение ± (2,5) °

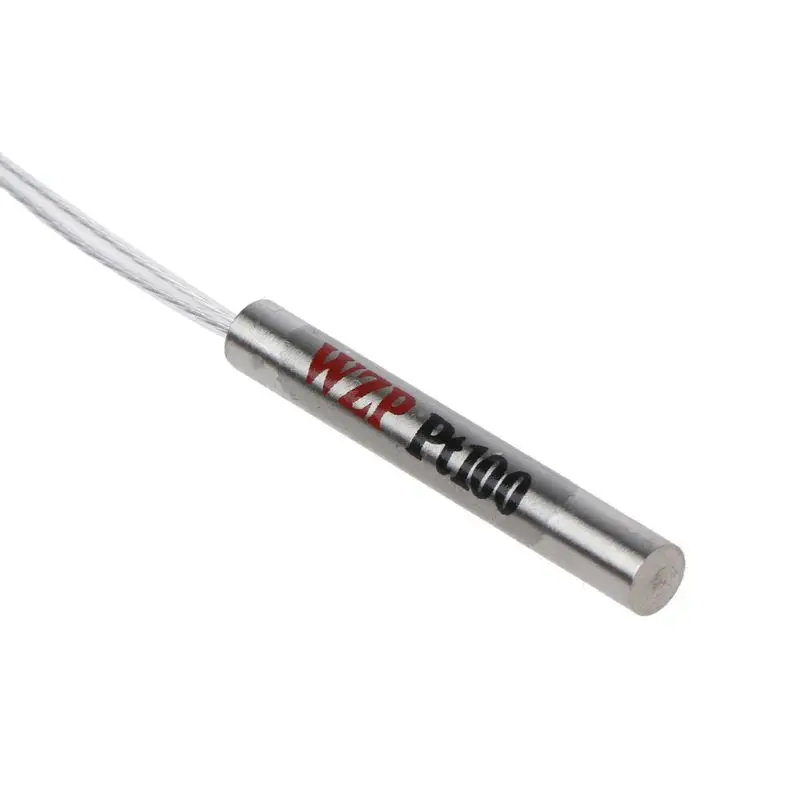

Диаметр датчика: ø4X30
Длина кабеля: 0,5 м
Внешнее экранирование: изолированное экранирование
Внутреннее утепление: стекловолокна
Количество: купальное полотенце, 1 шт
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
