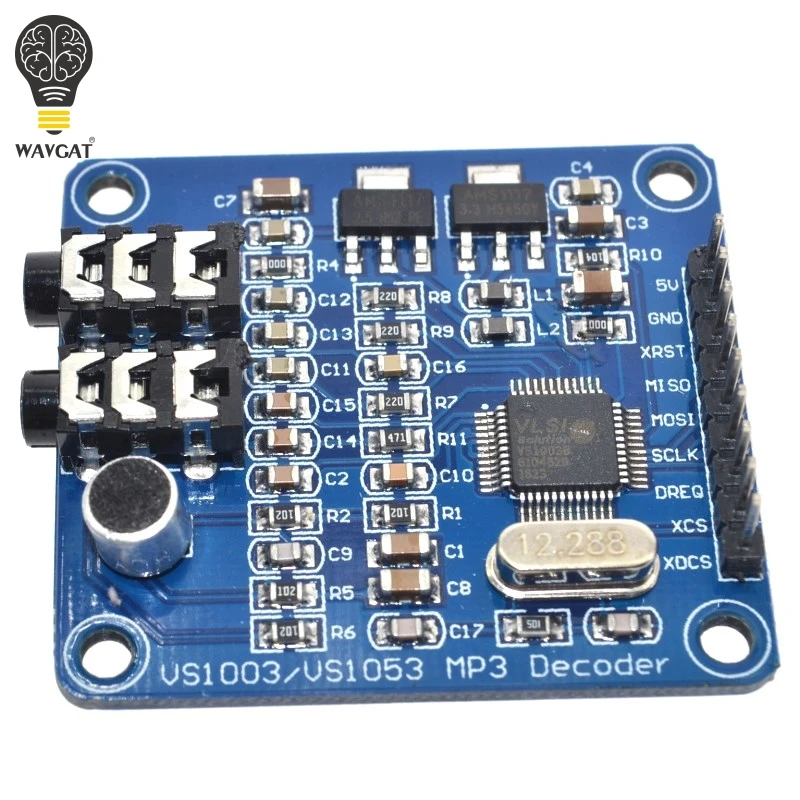

VS1003 VS1003B MP3 модуль декодирования, содержащий микрофоны STM32 микроконтроллер макетная плата аксессуары

Обзор

В VS1003 аудио кодек модуль представляет собой полный MP3/WMA/MIDI аудио декодер и ADPCM энкодер, который имеет высокое качество стерео аудио ЦАП (цифро-аналоговый преобразователь), 16-битный Регулируемый АЦП (аналого-цифровой преобразователь) и высококачественный стереонаушник (30 Ом). Этот модуль идеально подходит для добавления функций декодирования и кодирования звука во встроенные системы.

Технические характеристики

Отдельный аналоговый, цифровой и IO источник питания

Последовательные данные и интерфейс управления (SPI)

1 Интерфейс наушников и аудиовыхода

1 микрофон для записи, поддержка формата кодирования звука

1 линейный входной интерфейс; поддерживает MP3 и WAV поток

Мощность индикатор светильник

Встроенный чип LDO 3,3 В и 2,5 в AMS-1117, максимальный ток 800 мА

Одиночный Источник питания: + 5 В постоянного тока, фильтр конденсатора

12,288 МГц с украшением в виде кристаллов
