Один. Обзор
MB6MW 6-way сигнала взвешивания 16-бит Высокоточный модуль сбора, можете собрать напряжения (± 0 ~ 32mV), высокая Обнаружение сигнала точность. Еще 3 способа мостовые весы с напряжением возбуждения 10 в, точностью напряжения 1%; собранные данные взвешивания, выход через изолированный интерфейс RS485; модуль использует связь Modbus-RTU, можно адаптировать к ПЛК, DCS и различные группы программного обеспечения.
Обнаружение сигнала, ЦП и вход питания, RS485 связи электрические сигналы изолированы друг от друга, эффективно подавляя различные типы режимов серии и помех общего режима, обеспечивая точность данных, а также обеспечение надежной работы модуля.
Две. Характеристики
1. Принять стандартный протокол Modbus-RTU.
2. Обеспечьте 10 V Напряжение возбуждения для 3-сторонний выход мостовые весы с точность напряжения 1%.
3. Высокоточное Обнаружение сигнала: Высокоточный 24-бит AD и источник напряжения, эталонный коэффициент температуры напряжения 10PPM/°C (макс.).
4. Обнаружение сигнала использует развязка между каналами технологии.
5. Безопасность: обнаружение сигнала, источник питания, RS485 связи электрические сигналы изолированы друг от друга.
6. Защита связи: RS485 сигнал связи выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты.
7. Защита полярности мощности.
Три. Внешний вид продукта и схема периферийной проводки
Четыре. Внешний вид продукта и схема периферийной проводки
1. POW/комплект; индикатор рабочего состояния модуля
A. Зеленый свет включен: модуль работает. B. Красный свет включен: модуль имеет параметры конфигурации, написанные, и должен быть включен снова.
2. TXD/RXD: индикация состояния связи
A. Зеленый свет светится: сообщение получает данные B. Красный свет светится: модуль отправляет данные
C. Зеленый свет всегда включен: линия связи RS485, подключенная к данным + и данным-обратный или проводка сломается.
3. Модуль правого сброса переключатель
A. Когда параметры связи (адрес модуля, скорость передачи, контрольная цифра) неизвестны или параметры связи не установлены, связь с модулем не может быть установлена. Решение состоит в том, чтобы сбросить параметры связи; мы используем зажим для бумаги, чтобы удерживать переключатель сброса. Отпустите, через 5 секунд, красный индикатор модуля [POW/SET] включен, отпустите переключатель сброса. В это время параметры связи были сброшены. Просто перезагрузите модуль после выключения питания, и параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, контрольная цифра: нет.

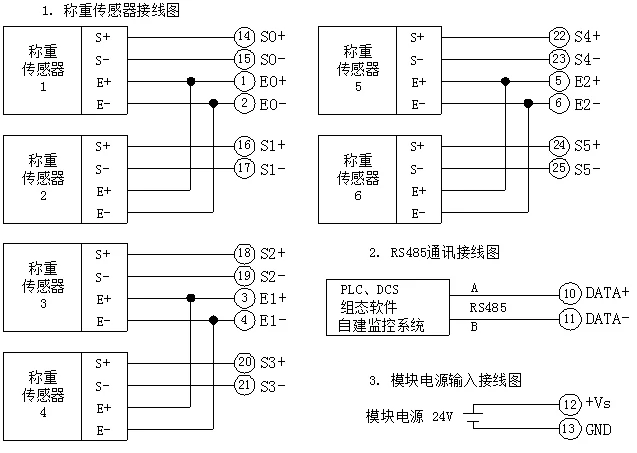

Пять. Типичная схема подключения
Шесть. Принцип блок-схема
