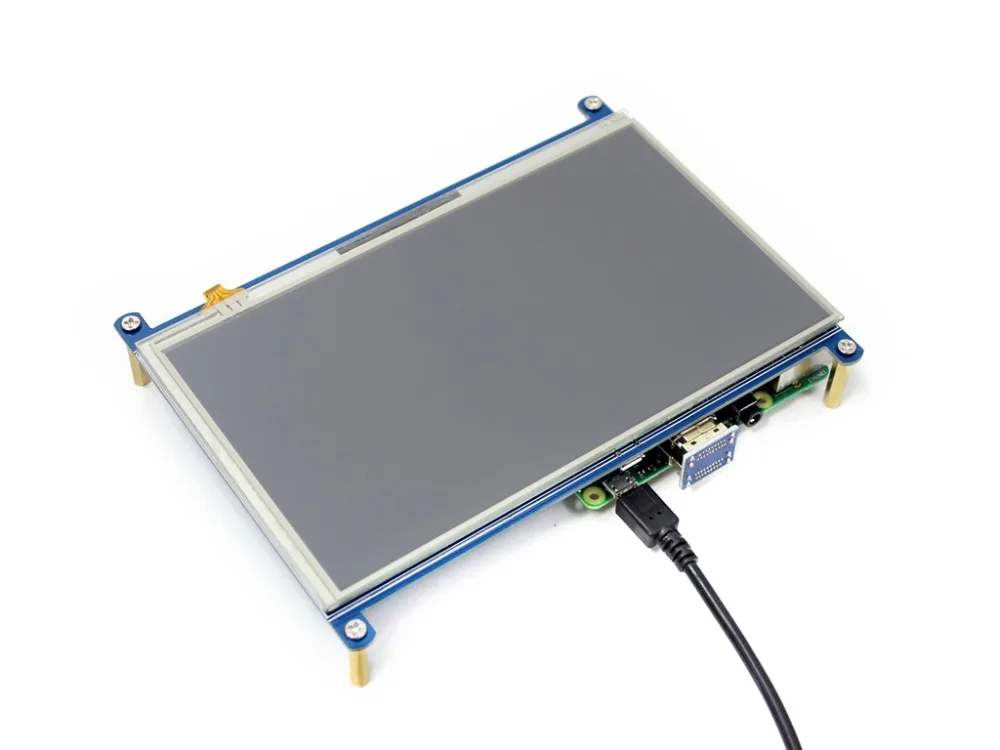

Waveshare 7 дюймов HDMI lcd 1024*600 резистивный сенсорный экран lcd HDMI интерфейс предназначен для любой проверки Raspberry Pi

Описание

Особенности

7 дюймов ips экран, 1024x600 разрешение аппаратного Резистивный сенсорный экран управления Совместимость и прямое подключение к любой версии Raspberry Pi (за исключением Pi 1 модели B или Pi Zero, для которой требуется Кабель HDMI) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Также работает в качестве монитора компьютера, в этот чехол Сенсорная панель недоступна и мультимедийный интерфейс высокой четкости кабель не требуется Интерфейс HDMI для отображения, не требуется I/Os (однако Сенсорная панель все еще требует I/Os) МЕНЮ OSD на нескольких языках, для управления питанием, регулировки яркости, регулировки контрастности и т. Д. Поддержка регулировки подсветки 100 уровня

С помощью с игровых консолей

Номер изделия:	MICROSOFT xbox		SONY PS4		NINTENDO SWITCH
	Дисплей	Звук	Дисплей	Звук	Дисплей	Звук
3,5 дюймов HDMI ЖК-дисплей	√	√	√	√	√	√
4,3 дюймовый HDMI lcd (B)	√	√	√	√	√	√
5 дюймов HDMI ЖК-дисплей (г)	√	√	√	√	√	√
5 дюймов HDMI ЖК-дисплей (H)	√	√	√	√	√	√
7 дюймов HDMI ЖК-дисплей	√	×	√	×	√	×
7 дюймов HDMI ЖК-дисплей (H)	√	√	√	√	√	√
10,1 дюймов HDMI ЖК-дисплей	√	×	√	×	√	×
10,1 дюймовый HDMI lcd (B)	×	×	×	×	√	×
10,1 дюймовый HDMI lcd (H)	√	√	×	×	√	√
11,6 дюймовый HDMI lcd (H)	√	√	√	√	√	√
13,3 дюймовый HDMI lcd (H) V2	√	√	√	√	√	√
15,6 дюймовый HDMI lcd (H)	√	√	√	√	√	√

Примечание:

Ограниченная ОС игровой консоли, сенсорная функция недоступна. Поддержка звука означает, что игровая консоль может выводить звуковой сигнал через встроенный жк-динамик, внешний интерфейс динамика или разъем для наушников.

Фото

Интерфейс

PIN нет.	Символ	Описание продукта:
1, 17	3,3 V	Положительная мощность (Входная мощность 3,3 В)
2, 4,	5 V	Положительная мощность (вход питания 5 В)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24	NC	NC
6, 9, 14, 20, 25	GND	Заземления
19	TP_SI	Ввод данных SPI сенсорной панели
21	TP_SO	Вывод данных SPI сенсорной панели
22	TP_IRQ	Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение
23	TP_SCK	SPI часы сенсорной панели
26	TP_CS	Выбор чипа сенсорной панели, низкий уровень активности

Внешний размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/7inch_HDMI_LCD

Пересмотр Книги по истории

Как 2019,04, TFT 7 дюймов HDMI ЖК-дисплей был модернизирован для ips экран.

Посылка содержание

Вес:0,261 кг

Вопросы и ответы

Почему ЖК-дисплей не работает с моей Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала необходимо установить драйвер. См. Руководство пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с изображением Waveshare? Убедитесь, что аппаратное соединение правильно и нормально подключается.
Убедитесь, что изображение в tf-карте сгорело правильно.
PWR будет продолжать работать, и действие будет держать мигать, когда Raspberry Pi запускается успешно, в чехол оба из двух светодиодов держать на, возможно, что изображение было сгорело неправильно или карта TF была в плохом контакте. Какой блок питания мне использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме подключения USB, В противном случае Pi может не запуститься, потому что usb-порт ПК может не иметь достаточно питания.
Для большого размера lcd s, например, 10 дюймовая Диагональ или более, требуется другой автономный адаптер питания, чтобы обеспечить питание ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.
