Waveshare e-paper IoT драйвер HAT для Raspberry Pi, поддерживает NB-IoT/eMTC/GPRS

Описание

Обзор

Это плата драйвера Raspberry Pi IoT для необработанных панелей электронной бумаги. Он позволяет получать текстовые/изображения из облаков IoT через сетевое подключение NB-IoT/eMTC/EDGE/GPRS, а затем отображать их на электронной бумаге.

Особенности

Встроенный модуль SIM7000E, управляемый через UART, поддерживает связь NB-IoT/eMTC/EDGE/GPRS Интерфейс e-paper, управляемый через SPI, совместимый с различными Waveshare SPI e-paper raw панелями Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Breakout SIM7000E и e-paper контрольные контакты, для соединения с контрольными платами хоста, как STM32 Порт литиевой батареи 3,7 в и схема зарядки, обеспечивает питание модуля SIM7000E или внешней системы 3,3 В (система 5 В, как Raspberry Pi, требует другого источника питания) Бортовой преобразователь напряжения, выберите 3,3 V/5 V рабочее напряжение переключателем Предоставляет хост-код Windows (на основе облака Alibaba), облегчает изучение/разработку или интегрирует его в IoT приложения Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

Связь интерфейс: UART + SPI (4-провод SPI по умолчанию, переключитесь на 3-провод SPI под пайку) Связь модуль: SIM7000E Четырехдиапазонный LTE-FDD B3/B8/B20/B28 GPRS/EDGE 900/1800 МГц GNSS (gps, ГЛОНАСС, BeiDou и Galileo, антенна GNSS требуется и не входит в комплект) Поддержка sim-карты: NB-IoT специальная карта, или 1,8 в/3 в Обычная sim-карта Применимый Регион: Китай, Юго-Восточная Азия, Европа, Африка, Австралия и т. д. (только для справки, пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг) Напряжение питания: 5 В Логический уровень: 5 В/3,3 В Применимая Батарея: 3,7 в литиевая батарея через разъем PH2.0 (не входит в комплект) Размеры: 56,5 мм x 65 мм

Приложений

Полка эикеточная AD/этикетки Приложения IoT, которые требуют дистанционного обновления

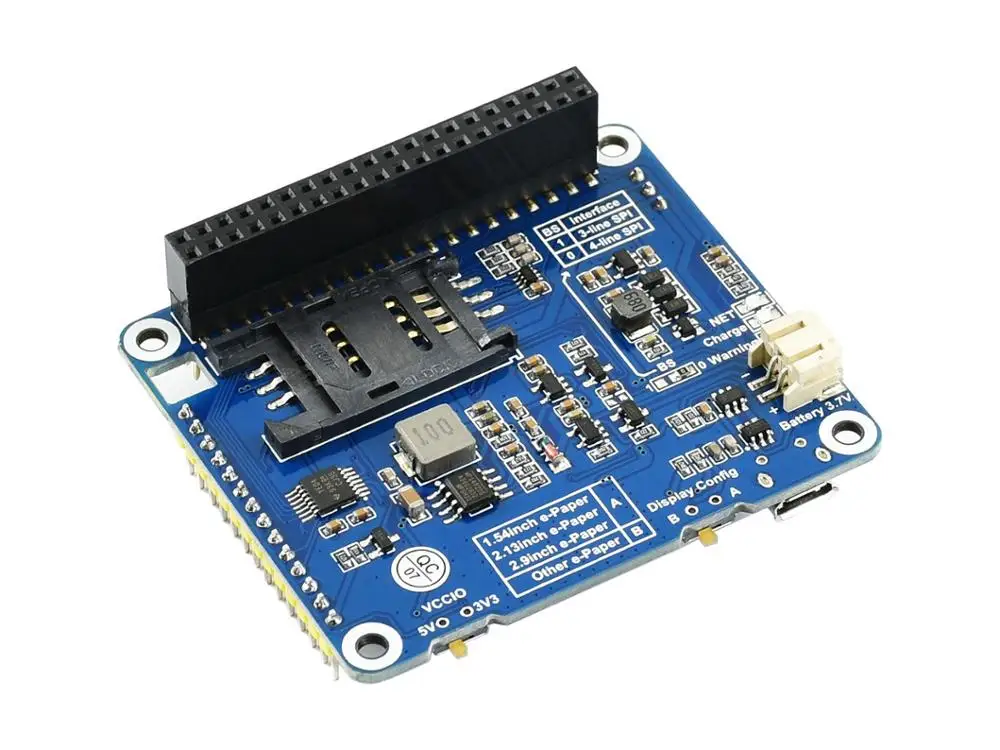

What's on Board

1. Модуль связи SIM7000E 2. MP1482 чип питания 3. TXS0108E переводчик напряжения 4. TXB0104PWR переводчик напряжения 5. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 6. SIM7000E и e-paper контрольные Контакты:Для подключения к платам управления хостом, как STM32 7. Слот для sim-карты:Для sim-карт с совместимыми диапазонами 8. Интерфейс электронной бумаги:Для подключения электронной бумаги, совместима с различными Waveshare SPI e-paper raw panels 9. Usb-порт:Управляйте модулем SIM7000E с помощью команд AT через usb-порт 10. Разъем антенны LTE:Подключается антенна LTE для связи NB-IoT/eMTC/EDGE/GPRS 11. ГНСС антенный разъем:Подключается антенна GNSS (разъем IPEX, не входит в комплект) для позиционирования gps/BeiDou/GLONASS/Galileo 12. 3,7 в порт литиевого аккумулятора:Обеспечивает питание модуля SIM7000E или внешней системы 3,3 В 13. Светодиодный индикаторы:
NET: индикатор состояния сети
Зарядка: индикатор заряда, светильник при зарядке, выключается при полной зарядке
Предупреждение: Предупреждение обратного подключения батареи 14. PWRKEY кнопки:SIM7000E ВКЛ/ВЫКЛ 15. Кнопка загрузки:Включите питание от аккумулятора 16. Выбор источника питания SIM7000E:SIM7000E может питаться от Raspberry Pi 5 В или литиевой батареи 3,7 в 17. Конфигурация электронной бумаги:Настроен в соответствии с подключенной электронной бумагой
A: Для 1,54 дюймовой электронной бумаги, 2,13 дюймовой электронной бумаги и 2,9 дюймовой электронной бумаги
B: для другой электронной бумаги 18. Рабочее напряжение выбор:3,3 В или 5 В 19. SPI выбор:
0: Включите 4-провод SPI (по умолчанию)
1: Включите 3-провод SPI

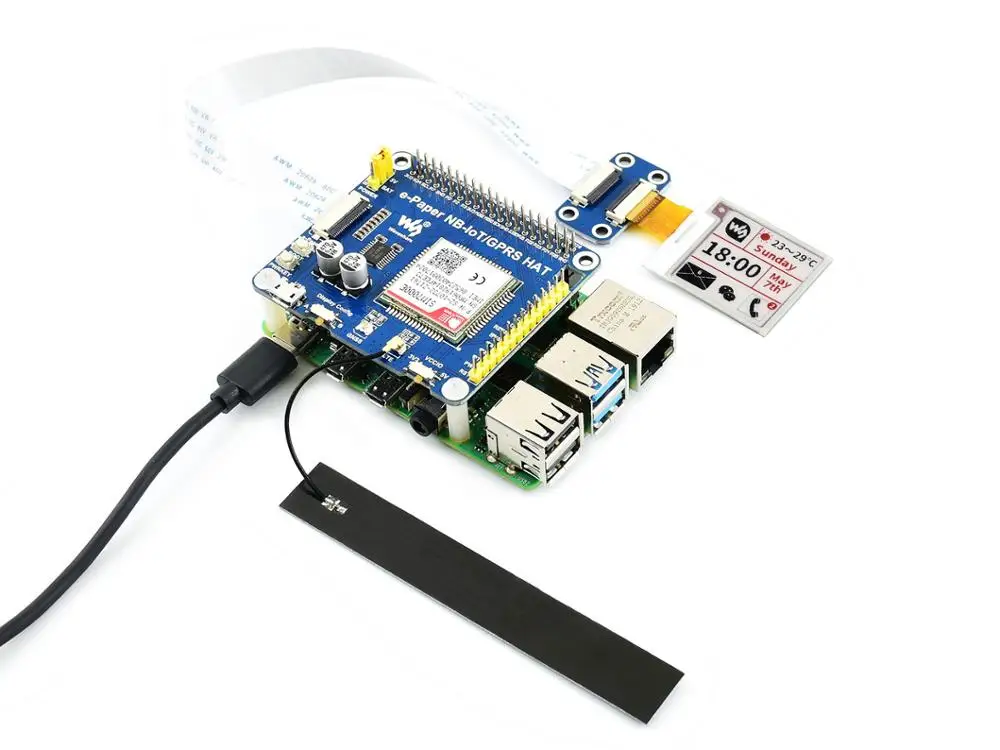

Пример

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/e-Paper_NB-IoT_GPRS_HAT

Поддерживает e-Бумага

Номер изделия:	Цвета	Серая шкала	Разрешение	Размер дисплея (мм)	Контурный Размер (мм)	Время полного обновления * (S)	Частичное обновление	Интерфейс
Электронная бумага 1,54 дюйма	Черный, белый	2	200x200	27,60 × 27,60	31,8 × 37,3	2	√	SPI
1,54 дюймовая электронная бумага (B)	Красный, черный, белый	2	200x200	27,60 × 27,60	31,8 × 37,3	8	×	SPI
1,54 дюймовая электронная бумага (C)	Желтый, черный, белый	2	152x152	27,51 × 27,51	31,8 × 37,3	27	×	SPI
Электронная бумага 2,13 дюйма	Черный, белый	2	250x122	48,55 × 23,71	59,2 × 29,2	2	√	SPI
2,13 дюймовая электронная бумага (B)	Красный, черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	15	×	SPI
2,13 дюймовая электронная бумага (C)	Желтый, черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	15	×	SPI
2,13 дюймовая электронная бумага (D)	Черный, белый	2	212x104	48,55 × 23,71	59,2 × 29,2	2	√	SPI
Электронная бумага 2,7 дюйма	Черный, белый	2	264x176	57,29 × 38,19	70,4 × 45,8	6	×	SPI
2,7 дюймовая электронная бумага (B)	Красный, черный, белый	2	264x176	57,29 × 38,19	70,4 × 45,8	15	×	SPI
Электронная бумага 2,9 дюйма	Черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	2	√	SPI
2,9 дюймовая электронная бумага (B)	Красный, черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	15	×	SPI
2,9 дюймовая электронная бумага (C)	Желтый, черный, белый	2	296x128	66,89 × 29,05	79,0 × 36,7	15	×	SPI
2,9 дюймовая электронная бумага (D)	Черный, белый	2	296x128	66,90 × 29,06	79,0 × 36,7	3	√	SPI
Электронная бумага 4,2 дюйма	Черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	4	×	SPI
4,2 дюймовая электронная бумага (B)	Красный, черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	15	×	SPI
4,2 дюймовая электронная бумага (C)	Желтый, черный, белый	2	400x300	84,80 × 63,60	90,1 × 77,0	15	×	SPI
Электронная бумага 5,83 дюйма	Черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	3,5	×	SPI
5,83 дюймовая электронная бумага (B)	Красный, черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	14	×	SPI
5,83 дюймовая электронная бумага (C)	Желтый, черный, белый	2	600x448	118,80 × 88,26	125,4 × 99,5	26	×	SPI
Электронная бумага 7,5 дюйма	Черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	6	×	SPI
7,5 дюймовая электронная бумага (B)	Красный, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	×	SPI
7,5 дюймовая электронная бумага (C)	Желтый, черный, белый	2	640x384	163,20 × 97,92	170,2 × 111,2	16	×	SPI

* Полное время обновления: Местное время освежения без передачи сети, если освежение через сетевое соединение, это обычно занимает 1-5 минут, в зависимости от типа сети, качества соединения, размера изображения, и так далее.

Посылка содержание

Вес:0,043 кг
